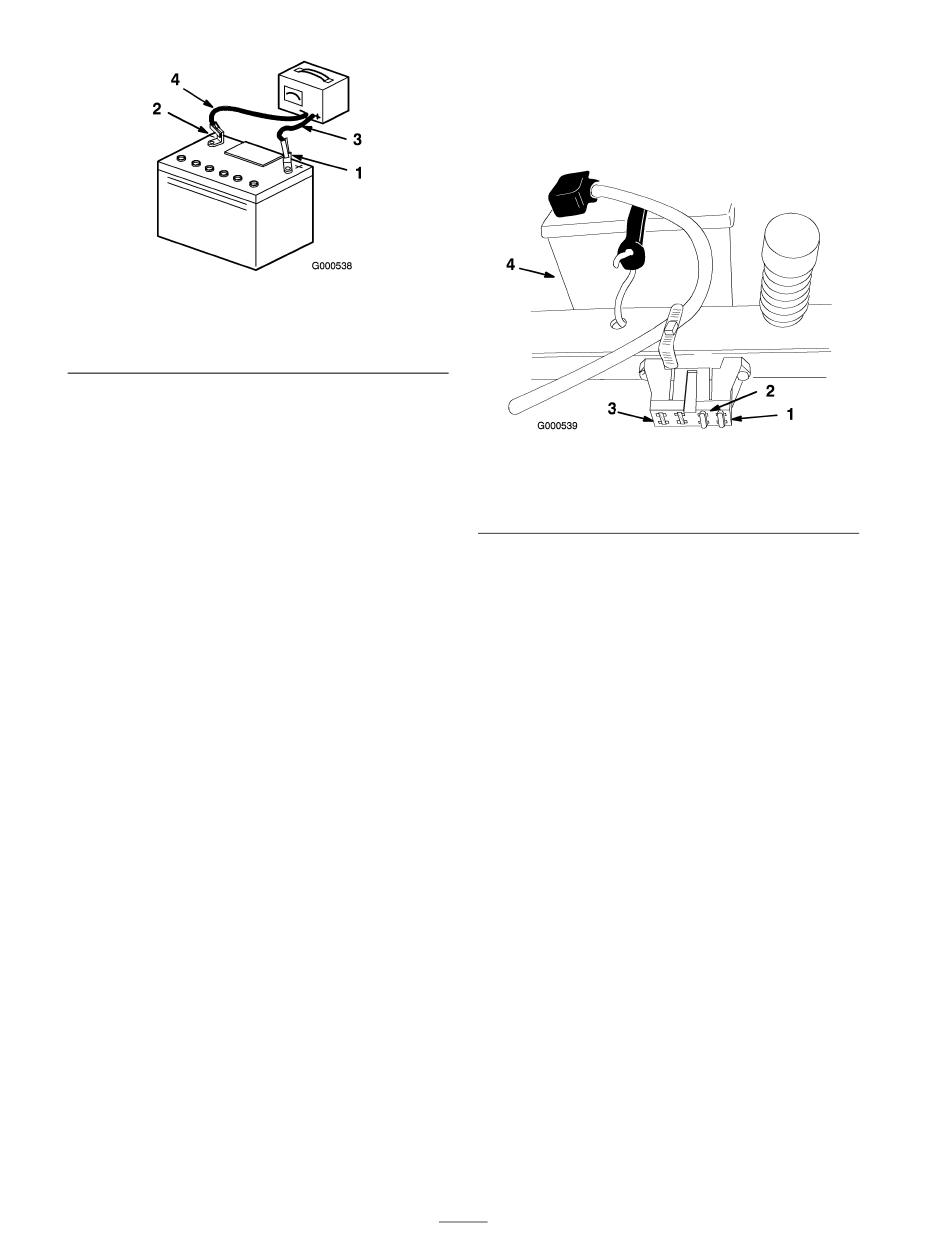

Figure 34
1. Borne positive de la batterie 3. Fil rouge (+) du chargeur
2. Borne négative de la
batterie
5. Placez la batterie dans la machine et branchez
les câbles de la batterie (voir Mise en place de
la batterie).
Remarque: N'utilisez pas la machine
si la batterie n'est pas branchée, au risque
d'endommager le circuit électrique.
Mise en place de la batterie
1. Placez la batterie sur son support, les bornes à
l'opposé du panneau de commande (Figure 32).
2. Branchez le câble positif (rouge) de la batterie
à la borne positive (+).
3. Branchez le câble négatif de la batterie à la
borne négative (-).
4. Fixez les câbles à l'aide de 2 boulons (1/4 x
3/4 pouce), 2 rondelles (1/4 pouce) et 2 écrous
(1/4 pouce) (Figure 32).
5. Placez le capuchon rouge sur la borne positive
(rouge) de la batterie.
6. Fixez la batterie en place à l'aide de la sangle de
maintien (Figure 32).

Entretien des fusibles

Le système électrique est protégé par des fusibles et
ne requiert pas d'entretien. Toutefois, si un fusible
grille, contrôlez la pièce ou le circuit pour vérifier
son état et s'assurer qu'il n'y a pas de court-circuit.
Fusible :
• Principal F1 – 30 A, à lame
• Circuit de charge F2 – 25 A, à lame
• Kit phares optionnel – 10 A, à lame
4. Fil noir (-) du chargeur
1. Soulevez le siège pour accéder au porte-fusibles
(Figure 35).
2. Pour remplacer un fusible, tirez dessus pour
l'enlever (Figure 35).
Figure 35
1. Principal – 30 A
2. Circuit de charge – 25 A
Entretien du système
d'entraînement
Contrôle de la pression des

pneus

Maintenez les pneus avant et arrière gonflés à la
pression spécifiée. Les pneus mal gonflés peuvent
compromettre la qualité et l'uniformité de la
coupe. Contrôlez la pression à la valve toutes
les 50 heures de fonctionnement ou une fois par
mois, la première échéance prévalant (Figure 36).
Contrôlez la pression lorsque les pneus sont froids
pour obtenir un résultat plus précis.
Pneus arrière : 13 psi (90 kPa)
Pneus avant (roues pivotantes) : 35 psi (139 kPa)
32
3. Pour kit phares optionnel –
10 A
4. Batterie
