NOMS ET FONCTIONS

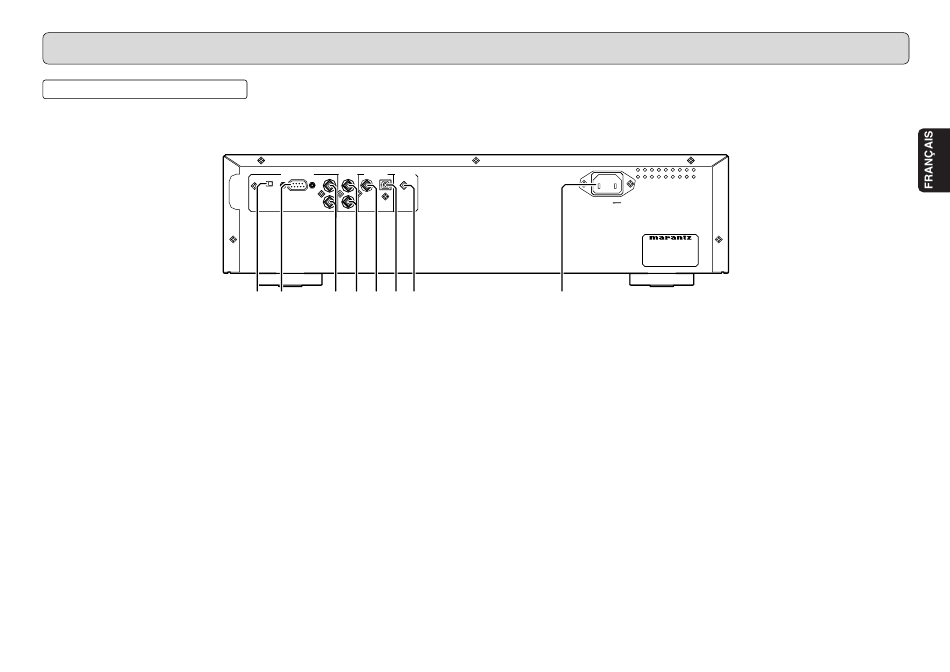

PANNEAU ARRIÈRE
A Commutateur EXTERNE/INTERNE
(EXT./INT.)
Lorsque cet appareil est utilisé de manière
isolée, régler ce commutateur sur INT.
Lorsque cet appareil est connecté à un
composant externe par un câble de connexion
à distance et à un composant audio muni d'un
capteur à distance prenant en charge les
commandes à distance de Marantz, régler ce
commutateur sur EXT.
Attention
Si l'appareil est utilisé de manière isolée et que
le commutateur est en position EXT., la
télécommande ne peut pas être utilisée.
B Port de contrôle externe RS-232C
Port de contrôle pour professionnels
(programmes d'installation personnalisés).
REMOTE CONTROL
ANALOG OUT
ANALOG OUT
DIGITAL OUT
FLASHER IN
IN
L
EXT.
INT.
RS-232C
OUT
R
COAXIAL
OPTICAL
A B
C D E F G
C Connecteurs d'ENTRÉE/SORTIE
DE TÉLÉCOMMANDE (REMOTE
CONTROL IN/OUT)
Lorsque les connecteurs de télécommande de
l'appareil et d'un composant AV Marantz sont
connectés à l'aide des câbles de connexion de
télécommande, les composants peuvent
fonctionner en système et être contrôlés par la
télécommande.
• Lorsque l'appareil est connecté à un
composant équipé de connecteurs de
télécommande, le connecteur ENTRÉE
TELECOMMANDE (REMOTE CONTROL
IN) de l'appareil doit toujours être connecté
au connecteur SORTIE TELECOMMANDE
(REMOTE CONTROL OUT) de l'autre
composant à raccorder.
• Lorsque l'appareil est raccordé à un
composant non équipé d'un capteur de
télécommande infrarouge, ce composant
doit toujours être raccordé au connecteur
SORTIE TELECOMMANDE (REMOTE
CONTROL OUT) de l'appareil.
AC IN
MODEL NO. CC4001
MODEL NO. CC4001
H
D Connecteurs de SORTIE
ANALOGIQUE (ANALOG OUTPUT)
Il s'agit des prises de sortie des signaux audio
analogiques. Le cordon de connexion
analogique fourni peut être raccordé aux
connecteurs CD, AUX ou autres d'un
amplificateur. S'assurer de raccorder
correctement les canaux G (gauche) et D
(droit) aux prises correspondantes.
Attention
Ne jamais brancher le connecteur PHONO de
l'amplificateur.
E Sortie audio numérique coaxiale
(DIGITAL AUDIO OUT COAXIAL)
Ce connecteur doit être raccordé à un
dispositif d'enregistrement, un amplificateur, un
convertisseur N/A, etc., muni d'une entrée
numérique coaxiale à l'aide d'un câble
numérique coaxial en option.
F Sortie audio numérique optique
(DIGITAL AUDIO OUT OPTICAL)
Ce connecteur doit être raccordé à un
dispositif d'enregistrement, un amplificateur, un
convertisseur N/A, etc., muni d'une entrée
numérique optique à l'aide d'un câble
numérique optique de type carré en option.
G Connecteur d'entrée du flasheur
Port de contrôle pour professionnels
(programmes d'installation personnalisés).
Permet de contrôler l'appareil depuis
différentes pièces en utilisant un clavier, etc.
H Connecteur alimentation CA
Connecter le cordon d'alimentation fourni à ce
connecteur et à une prise secteur CA.
7
