Si l'écran Erreur apparaît, le module Smart a perdu
la communication avec l'alimentation électrique.
Vérifiez les raccords entre le module Smart et
l'alimentation électrique.
Si les DEL du module ne s'allument pas, remplacez
le module.
1. Suivre les étapes à la
Préparation du pistolet pour l'entretien, page
2. Retirez la vis du pivot (31e), le joint torique (31f)
et le commutateur ES HI/LO (31c) dans le coin
inférieur gauche de la cartouche du module
Smart (31a).
3. Retirez les trois vis restantes (31d) de la
cartouche.
4. Sortez le module Smart par l'arrière du pistolet.
Débranchez le câble ruban (RC) du connecteur
(GC) dans la poignée du pistolet.
5. Retirez le joint (31b).
6. Installez un joint neuf (31b) sur la nouvelle
cartouche (31a). Assurez-vous que les coins
crantés du joint sont orientés vers le haut.
7. Alignez le câble ruban (RC) du module avec le
câble du pistolet (GC) et faites-les glisser pour
les fixer ensemble, comme illustré. Rentrez les
câbles raccordés dans la gorge de la poignée
du pistolet. Encastrez le module à l'arrière de
la poignée du pistolet.
8. Installez la vis du pivot (31e), le joint torique
(31f) et le commutateur ES HI/LO dans le coin
inférieur gauche de la cartouche (31a).
9. Installez les trois vis restantes (31d). Serrez à un
couple de 0,8-1,0 N•m (7-9 po-lb).

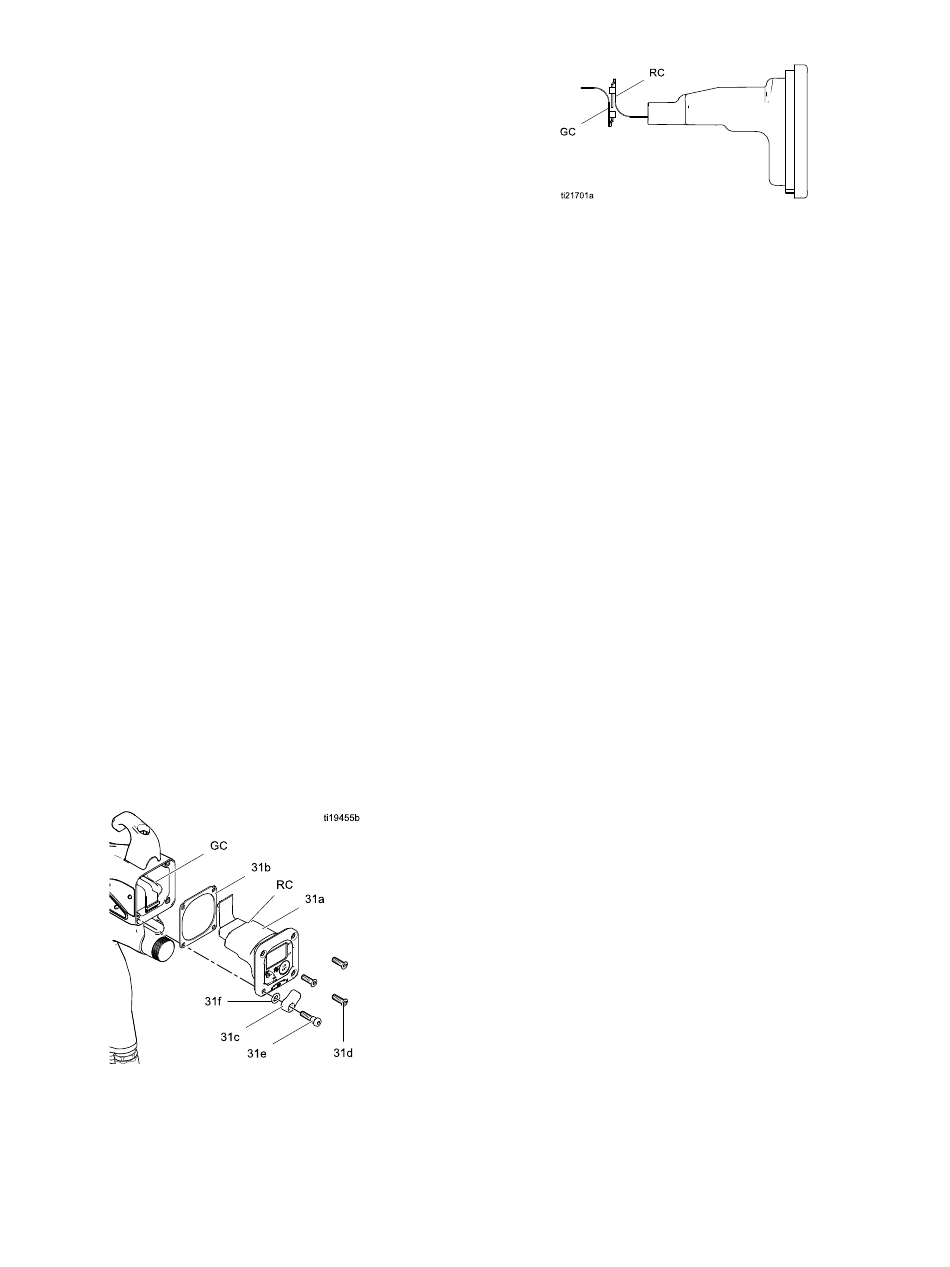

Figure 38 Modèle Smart
58
module Smart Smart
module Smart
46.
Figure 39 Alignement des câbles rubans
Remplacement du du pivot
Remplacement Remplacement du
vanne d'échappement d'échappement
vanne vanne d'échappement
1. Suivez les étapes à la
Préparation du pistolet pour l'entretien, page
2. Pour remplacer la vanne d'échappement d'air :
a. Retirez le collier (36) et le tuyau
d'échappement (35).
b. Dévissez le pivot (21) de la poignée du
pistolet (16). Le pivot présente un filetage à
gauche. Desserrez l'écrou du presse-étoupe
et écartez le support.
c. Tirez la vanne d'échappement (8) de la
poignée (16). Examinez le joint torique (8a)
et remplacez-le si nécessaire.
d. Installez le joint torique (8a*) sur la vanne
d'échappement (8). Lubrifiez le joint torique
en appliquant une légère couche de graisse
sans silicone.
e. Installez la vanne d'échappement (8) dans
la poignée (16).
f. Appliquez du produit d'étanchéité pour
filetage sur les premiers filetages du pivot
(21). Placez le support et vissez le pivot
dans la poignée du pistolet (16). Serrez à un
couple de 8,4-9,6 N•m (75-85 po-lb). Serrer
l'écrou du presse-étoupe.
g. Installez le tuyau (36) et le collier (43).
3. Pour remplacer le pivot de l'entrée d'air :
a. Dévissez le pivot (21) de la poignée du
pistolet (16). Le pivot présente un filetage
à gauche.
b. Appliquez du produit d'étanchéité pour
filetage sur les premiers filetages du
pivot. Vissez le pivot dans la poignée du
pistolet. Serrez à un couple de 8,4-9,6 N•m
(75-85 po-lb).
