- Page 1 M A N U E L R É G U L A T I O N Régulation SmartVu 30RBS/30RQS Puissance frigorifique nominale : 039 - 160 kW Puissance calorifique nominale : 039 - 160 kW Traduction française du document original...
-
Page 3: Table Des Matières
SOMMAIRE 1 - MESURES DE SÉCURITÉ ........................................6 1.1 - Consignes de sécurité ................................6 1.2 - Précautions de sécurité ................................6 2 - PRÉSENTATION .................................... 7 2.1 - Système de régulation................................7 2.2 - Fonctions du système ................................7 2.3 - Modes de fonctionnement ................................. 7 3 - DESCRIPTION DU MATÉRIEL .............................. - Page 4 SOMMAIRE 8 - DIAGNOSTICS .................................... 48 8.1 - Diagnostic de contrôle ................................48 8.2 - Affichage des alarmes en cours .............................. 48 8.3 - Notifications par e-mail ................................48 8.4 - Réinitialisation des alarmes..............................48 8.5 - Historique des alarmes................................48 8.6 - Description des alarmes ................................
- Page 5 Système de gestion centralisée du bâtiment Les consignes présentées dans ce manuel servent de guide de bonnes pratiques pour l’installation, le démarrage et le fonctionnement du système Carrier Comfort Network (réseau de communication Carrier) de réglage. Ce document ne contient pas les procédures complètes DCFC Free Cooling par aéroréfrigérant...
-
Page 6: Mesures De Sécurité
1 - MESURES DE SÉCURITÉ 1.1 - Consignes de sécurité L’installation, le démarrage et l’entretien des équipements peuvent être dangereux si certains facteurs relatifs à l’installation ne sont pas pris en compte, notamment les pressions de fonctionnement, la présence de composants électriques et de tensions, ainsi que le site d’installation. -
Page 7: Présentation
2 - PRÉSENTATION 2.1 - Système de régulation 2.2 - Fonctions du système Les refroidisseurs 30RBS et pompes à chaleur 30RQS de Carrier sont livrés Ce système régule le démarrage des compresseurs nécessaires au maintien avec la régulation SmartVu qui sert d'interface utilisateur et d'outil de de la température souhaitée de l’eau à... -
Page 8: Description Du Matériel
Les connexions sont situées en bas du régulateur principal. 3.7 - Actionneurs ■ La régulation permet des protocoles de communication tels que LEN, CCN (Carrier Comfort Network), Modbus ou BACnet. ■ Détendeur électronique ■ Il est possible d’activer et de désactiver les résistances de fin de ligne Le détendeur électronique (EXV) sert à... -
Page 9: Raccordements Des Borniers
3 - DESCRIPTION DU MATÉRIEL 3.8 - Raccordements des borniers Des raccordements sont disponibles sur les borniers utilisateur et peuvent varier en fonction des options sélectionnées. Le tableau suivant récapitule les raccordements sur le bornier utilisateur. IMPORTANT : Certains contacts peuvent n’être accessibles que lorsque l’unité fonctionne en mode à distance. Connecteur / Description Carte Borne... -
Page 10: Câblage Rs-485 (Meilleures Pratiques)
3 - DESCRIPTION DU MATÉRIEL 3.9 - Câblage RS-485 (meilleures pratiques) 3.9.2 - RS-485 : configuration en guirlande L’illustration suivante présente un câble 3 fils approprié avec un blindage Pour les ports RS-485, un des câbles suivants peut être utilisé : dans une configuration en guirlande. -
Page 11: Interface Utilisateur : Présentation

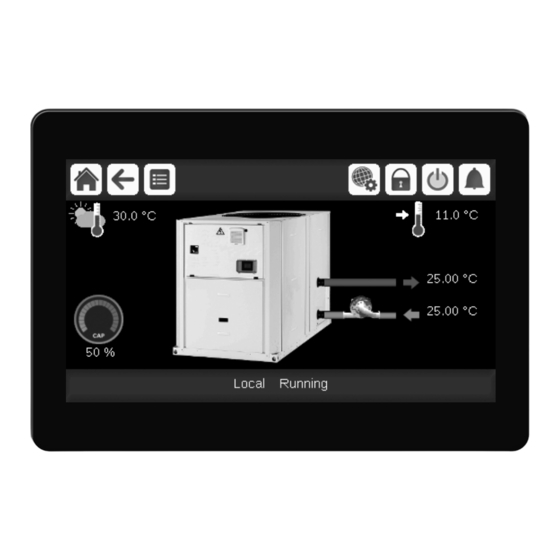

4 - INTERFACE UTILISATEUR : PRÉSENTATION 4.1 - Écran tactile 4.3 - Vue du circuit SmartVu est un écran couleur tactile 4,3 pouces avec affichage rapide La vue du circuit n’est disponible qu’à partir d’un navigateur Web sur PC. des alarmes, état de fonctionnement en cours de l’unité, etc. Il permet de se ■... -
Page 12: Touches De Menus
4 - INTERFACE UTILISATEUR : PRÉSENTATION 4.5 - Touches de menus Menu Ouverture de Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes session Touche Description Écran d’accueil : appuyer sur la touche pour accéder à l’écran d’accueil. Écran précédent : appuyer sur la touche pour revenir à... -
Page 13: Autres Touches
4 - INTERFACE UTILISATEUR : PRÉSENTATION 4.7 - Autres touches 4.8 - Calibrage de l’écran Le calibrage de l’écran a pour but de s’assurer que le logiciel réagit Touche Description correctement à un appui sur chacune des icônes dans l’interface utilisateur. Touche Enregistrer : appuyer sur la touche pour Pour calibrer l’écran enregistrer la modification. -
Page 14: Interface Utilisateur : Structure Du Menu
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.1 - Menu principal Menu Ouverture de Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes session Menu principal Paramètres Généraux Température Pression Point de consigne Entrées Sorties État Free Cooling État de la pompe Durée de fonctionnement par aéroréfrigérant... - Page 15 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Le menu principal donne accès aux principaux paramètres de régulation, REMARQUE : Le menu Courbes de tendances s’affiche sous la forme notamment les paramètres généraux, l’état des entrées et des sorties, etc. d’un graphique. Pour plus d’informations sur les courbes de tendances, voir section 6.25. Pour accéder au menu, appuyer sur le bouton Menu général dans la partie supérieure gauche de l'écran synoptique.
- Page 16 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU PRESSURE – Pression État Unité Texte affiché* Description DP_A kPa/PSI Pression Refoulement A Pression de refoulement du compresseur, circuit A SP_A kPa/PSI Pression Aspiration A Pression d’aspiration du compresseur, circuit A DP_B kPa/PSI Pression Refoulement B Pression de refoulement du compresseur, circuit B...
- Page 17 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU OUTPUTS – Sorties État Unité Texte affiché* Description CP_A1 arrêt/marche Sortie Compresseur A1 État du compresseur A1 CP_A2 arrêt/marche Sortie Compresseur A2 État du compresseur A2 CP_A3 arrêt/marche Sortie Compresseur A3 État du compresseur A3 FAN_A1LS arrêt/marche Sortie Ventil A1LS...
- Page 18 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU RUNTIME – Durée de fonctionnement État Unité Texte affiché* Description hr_mach heure Heures Fonct Machine Heures de fonctionnement de l’unité st_mach Nb Demarrages Unité Nombre de démarrages de l’unité hr_cp_a1 heure Heures Fonc. Comp. A1 Heures de fonctionnement, compresseur A1 st_cp_a1 Demarrages comp.
- Page 19 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU MODES – Modes État Unité Texte affiché* Description m_delay non/oui Délai Activé Délai activé (lors des basculements entre modes) Second point de consigne actif (pendant les périodes m_2ndspt non/oui Consigne 2 Active d'inoccupation) m_reset non/oui...
- Page 20 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Tendances (suite) État Unité Description 0 à 378.5 l/sec PUMPSTAT_WAT_FLOW État du débit d'eau 0 à 100 Valeur actuelle du multiplicateur LOADFACT_zm -10 à 10 (valeur réglable de la capacité) LOADFACT_smz -10 à 10 Facteur de charge/décharge de capacité...
- Page 21 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU QCK_TST1 – Quick Test 1 (suite) État Par défaut Unité Texte affiché* Description Position de la vanne 4 voies, circuit A (pompes à chaleur 12 Q_RV_A arrêt/marche arrêt Sortie Vanne 4 Voies A uniquement) Position de la vanne 4 voies, circuit B (pompes à...
-
Page 22: Menu Périodes De Congés
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.2 - Menu Configuration Menu Ouverture de Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes session Configuration Menu Configuration Config. générale Configuration Pompe Config. chauffage/refroidissement Config. décalage Configuration utilisateur Programme horaire Congés Date/Heure... - Page 23 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Le menu Configuration donne accès à plusieurs paramètres modifiables par Forçage de la configuration du système : il est parfois possible de passer l’utilisateur tels que la configuration de la pompe, le menu des programmes, outre à...
- Page 24 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU HCCONFIG – Config. chauffage/refroidissement (suite) État Par défaut Unité Texte affiché* Description 12 ehs_defr non/oui Etage Elec en Degivrage Chauffage électrique rapide utilisé pour le dégivrage 13 tnk_plim Puiss Max étages ballon Non applicable 14 tnk_alrt non/oui...
- Page 25 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU CTRLID – Identification de la régulation État Par défaut Texte affiché* Description 1-239 Numero d'Element CCN Numéro de l’élément 0-239 CCN bus number Numéro de bus 9600 / 19200 / 9600 Vitesse de Com CCN Vitesse de communication 38400 30RBS/RQS...
-
Page 26: Menu Programme Horaire
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.3 - Menu Programme horaire Le menu Programme Horaire intègre deux programmes horaires, où le premier (OCCPC01S) sert à contrôler le démarrage/arrêt de l’unité, tandis que le second (OCCPC02S) est utilisé pour commander le deuxième point de consigne. -
Page 27: Menu Réseau
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.5 - Menu Réseau REMARQUE : Si vous avez besoin d’ajouter une option (BACnet/ Le menu Réseau permet à l’utilisateur de passer le paramètre réseau à Modbus), veuillez contacter votre représentant de service local. BACnet/Modbus et définit les adresses e-mail utilisées pour les notifications d’alarme (voir section 8.3). - Page 28 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU MODBUSIP – Config. ModbusTCP/IP (suite) État Par défaut Unité Texte affiché* Description 0 = Big Endian 0 = Big Endian 1 = Little Endian 1 = Little Endian real_typ 0 à 1 Gestion de type Réel Gestion du type «...
-
Page 29: Menu Système
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.6 - Menu Système Menu Ouverture de Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes session Menu Système Charge Processeur Résistance de fin de ligne Réseau Date/Heure Langue et unités Luminosité... - Page 30 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU Charge Processeur État Par défaut Unité Texte affiché* Description 0 à 100 Charge Processeur Utilisation du CPU 0 à 100 Utilisat. Mémoire RAM Utilisation de la RAM 0 à 100 Utilisati. Mémoire FLASH Utilisation de la mémoire flash * Dépend de la langue sélectionnée (anglais par défaut).
-
Page 31: Luminosité
ECG-SR-20V43100 Version Software Numéro de version du logiciel N.NNN.N Version SDK Numéro de version du SDK Version UI Version de l’interface utilisateur CARRIER Marque Marque * Dépend de la langue sélectionnée (anglais par défaut). Informations matériel État Texte affiché* Description Evolut. -
Page 32: Menu Ouverture De Session
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.7 - Menu Ouverture de session Menu Ouverture de Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes session Menu Ouverture de session Ouverture de session utilisateur Ouverture de session service Ouverture de session usine Légende : Accès de base (sans mot de passe) -
Page 33: Menu Marche/Arrêt
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.8 - Menu Marche/Arrêt Menu Ouverture de Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes session 5.8.1 - Mode de fonctionnement de l’unité 5.8.2 - Démarrage Pour démarrer l’unité L’unité... -
Page 34: Menu Alarmes
5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU 5.9 - Menu Alarmes Menu Ouverture de Accueil Écran précédent Menu principal Menu Système Marche / Arrêt Menu Alarmes session Menu Alarmes Alarmes en cours Historique des Alarmes Histor. Alarmes Critiqu. Réinitialisation des alarmes Légende : Accès de base (sans mot de passe) Mot de passe utilisateur requis... - Page 35 5 - INTERFACE UTILISATEUR : STRUCTURE DU MENU ALMHIST2 – Historique des alarmes critiques Date Heure Texte de l'alarme Alarm AAAA/MM/JJ HH:MM Texte de l'alarme (voir section 8.6) Alarm AAAA/MM/JJ HH:MM Texte de l'alarme (voir section 8.6) Alarm AAAA/MM/JJ HH:MM Texte de l'alarme (voir section 8.6) * Dépend de la langue sélectionnée (anglais par défaut).
-
Page 36: Opérations Standard De Commande Et Options
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.1 - Régulation marche/arrêt de l’unité L’état de l’unité est déterminé en fonction de plusieurs facteurs, notamment son type de fonctionnement, ses forçages actifs, ses contacts ouverts, la configuration maître/esclave ou les alarmes déclenchées par les conditions de fonctionnement. -
Page 37: Chauffage / Refroidissement / Veille
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.2 - Chauffage / Refroidissement / Veille Basculement Mode de chauffage / refroidissement Le contrôle détermine le mode de chauffage/refroidissement de l’unité. pour les pompes à chaleur Les refroidisseurs pilotant des chaudières peuvent fonctionner en mode et les refroidisseurs munis d'une chaudière refroidissement ou de chauffage. -
Page 38: Chauffage D'appoint
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.4 - Chauffage d'appoint 6.5 - Commande des pompes Les unités 30RBS peuvent être équipées d'une chaudière leur permettant Le système de régulation peut gérer une ou deux pompes de l’échangeur de fonctionner en mode chauffage si nécessaire. La chaudière n'est active à... -
Page 39: Sélection Automatique De La Pompe
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.5.3 - Sélection automatique de la pompe 6.6 - Option Kit hydraulique Si deux pompes sont régulées et que la fonction d’inversion a été sélectionnée L’option module hydraulique permet de surveiller en permanence le débit (PUMPCONF –... -
Page 40: Point De Contrôle
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.8 - Point de contrôle 6.8.1 - Point de consigne actif Deux points de consigne peuvent être sélectionnés, le premier pour les Le point de contrôle représente la température de l’eau que l’unité doit périodes d'occupation et le second pour les périodes de non-occupation. -
Page 41: Limitation De Puissance
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.8.2 - Décalage 6.9 - Limitation de puissance Le décalage signifie que le point de consigne actif est modifié afin de diminuer Le système de régulation permet de contrôler en permanence le la puissance de machine nécessaire. -
Page 42: Régulation De Puissance
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.10 - Régulation de puissance 6.11 - Free Cooling par aéroréfrigérant (DCFC) La régulation ajuste la puissance pour conserver la température d'eau de Les refroidisseurs 30RBS peuvent être équipés d'un aéroréfrigérant (DC) l'échangeur à... -
Page 43: Congés
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.13 - Congés 6.17 - Cycle de dégivrage des pompes à chaleur Lorsque la température de l’air extérieur est basse et que l’humidité ambiante Le régulateur permet à l’utilisateur de définir 16 périodes de congés, chacune est élevée, la probabilité... -
Page 44: Clés D'activation Logicielles
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.23 - Clés d’activation logicielles Le mode Remplacement se termine lors de l’installation de la clé d’activation logicielle ou de l’expiration de la période de 7 jours après le premier Les unités 30RBS/RQS avec SmartVu proposent des options démarrage du compresseur. -
Page 45: Réglage De La Programmation Horaire
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.24 - Réglage de la programmation horaire Chaque programme est en mode inoccupé (absence) à moins qu’une période d’occupation programmée ne soit active. Le régulateur intègre deux programmes horaires, le premier (OCCPC01S) Si deux périodes se chevauchent et sont actives le même jour, le mode servant à... -
Page 46: Tendances
6 - OPÉRATIONS STANDARD DE COMMANDE ET OPTIONS 6.25 - Tendances Pour l'interface Web uniquement : Cette fonction permet de visualiser le fonctionnement de l’unité et de surveiller un ensemble de paramètres sélectionnés. ■ Définir la plage de durée (dates et heures de début/fin) en bas de l'écran de Courbe des tendances et appuyer sur la touche Flèche du côté... -
Page 47: Connexion Web
7 - CONNEXION WEB 7.1 - Interface Web 7.2 - Documentation technique La régulation SmartVu comporte une fonction d’accès et de commande Lorsque la régulation SmartVu est utilisée via un navigateur Web sur un des paramètres de l’unité par interface Web. Pour connecter le régulateur PC, il est facile d’accéder à... -
Page 48: Diagnostics
8 - DIAGNOSTICS 8.1 - Diagnostic de contrôle 8.4 - Réinitialisation des alarmes Le système de régulation dispose de nombreuses fonctions d’aide à la L’alarme peut être réinitialisée soit automatiquement par la régulation, localisation d’un défaut, protégeant l’unité contre les risques qui pourraient soit manuellement sur l’écran tactile ou par l’interface Web. -
Page 49: Description Des Alarmes
8 - DIAGNOSTICS 8.6 - Description des alarmes 8.6.1 - Liste des alarmes Code Description Cause éventuelle Action associée Réinitialisation Automatique, si la lecture de la Défaut Sonde de Température Entrée d'Eau 15001 Thermistance défectueuse L’unité s’arrête thermistance retourne à la Échangeur normale 15002... - Page 50 8 - DIAGNOSTICS Code Description Cause éventuelle Action associée Réinitialisation Compresseur A2 Non Démarré ou Augmentation 10017 Comme ci-dessus Le compresseur A2 s'arrête Manuel Pression Non Établie Compresseur A3 Non Démarré ou Augmentation 10018 Comme ci-dessus Le compresseur A3 s’arrête Manuel Pression Non Établie Compresseur B1 Non Démarré...
- Page 51 8 - DIAGNOSTICS Code Description Cause éventuelle Action associée Réinitialisation La pression d'entrée de Automatique, si la lecture de la 11203 Boucle d’eau du refroidisseur : pression trop basse la pompe est inférieure L’unité s’arrête pression d’eau retourne à la à...
-
Page 52: Alarmes Du Variateur
8 - DIAGNOSTICS 8.6.2 - Alarmes du variateur Les alarmes de variateur de ventilateur sont affichées sous la forme suivante : ■ Pour les ventilateur à vitesse variable, circuit A : 160-YY (YY remplace le code d'alarme) ■ Pour les ventilateur à vitesse variable, circuit B : 170-YY (YY remplace le code d'alarme) Les alarmes de variateur de pompe sont affichées sous la forme suivante :... -
Page 53: Entretien
9 - ENTRETIEN Pour garantir un fonctionnement optimal des équipements ainsi que l’optimisation de toutes les fonctionnalités, il est recommandé de souscrire un contrat d’entretien auprès du service après-vente local. Le contrat garantit une inspection régulière de vos équipements par des spécialistes, afin que tout dysfonctionnement puisse être détecté... - Page 56 Réf. de commande : 20595, 09.2021. Remplace le numéro de gestion : 20595, 10.2020. Fabricant : Carrier SCS, Montluel, France. Le fabricant se réserve le droit de changer sans préavis les spécifications du produit. Imprimé dans l’Union européenne.
