Traduction des instructions d'origine
Masquer les pouces Voir aussi pour HC100dc:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 25

Liens rapides

Télécharger ce manuel
Art.Nr.
5906120901
AusgabeNr.
5906120850
Rev.Nr.
22/10/2020

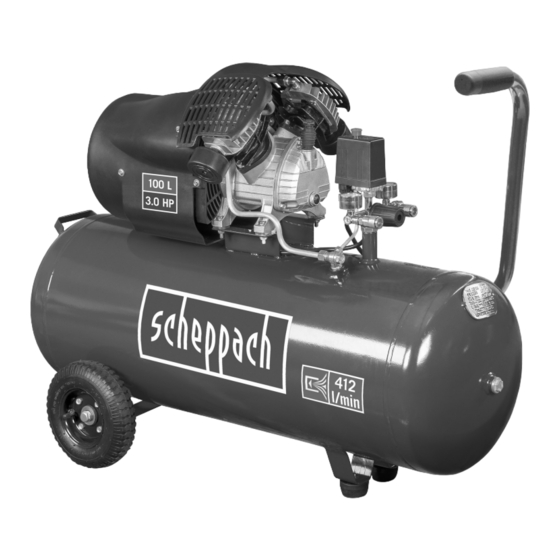

HC100dc
Kompressor
DE
Originalbedienungsanleitung
Compressor
GB
Translation of original instruction manual
Compresseur
FR
Traduction des instructions d'origine
Compressore
IT
Istruzioni per l'uso originali
Kompresor
PL
Tłumaczenie oryginału instrukcji obsługi
Kompresorius
LT
Vertimas originali naudojimo instrukcija
Kompresor
CZ
Prěklad z originálního návodu
Kompresor
SK
Preklad originálu - Úvod
Kompressor
EE
Tõlge originaalkasutusjuhendist
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Kompresors
LV
5
Tulkojums no oriģinālās lietošanas instrukcijas
Kompressor
SE
15
Översättning av original-bruksanvisning
Kompressori
FI
25
Käännös alkuperäisestä käyttöohjeesta
Kompressor
DK
36
Oversættelse af den originale vejledning
Compressor
NL
46
Vertaling van de originele gebruiksaanwijzing
Kompresszor
HU
56
Az eredeti használati útmutató fordítása
Kompresor
SI
66
Prevod originalnih navodil za uporabo
Compresoare
RO
76
Traducerea manualului de exploatare original
86
96
106
116
126
136
146
156
165

Publicité

Table des Matières
loading

Manuels Connexes pour Scheppach HC100dc

Sommaire des Matières pour Scheppach HC100dc

  • Page 1 Art.Nr. 5906120901 AusgabeNr. 5906120850 Rev.Nr. 22/10/2020 HC100dc Kompressor Kompresors Originalbedienungsanleitung Tulkojums no oriģinālās lietošanas instrukcijas Kompressor Compressor Translation of original instruction manual Översättning av original-bruksanvisning Kompressori Compresseur Traduction des instructions d’origine Käännös alkuperäisestä käyttöohjeesta Compressore Kompressor Oversættelse af den originale vejledning Istruzioni per l’uso originali...
  • Page 2 17.1 17.2 17.3  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 3  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 4  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 5 Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf nur unter trockenen Um- gebungsbedingungen stationiert, gelagert und betrieben werden. Angabe des Schallleistungspegels in dB DE | 5  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 6: Table Des Matières

    Technische Daten ................10 Vor Inbetriebnahme ................11 Aufbau und Bedienung................. 11 Elektrischer Anschluss ................. 12 Reinigung, Wartung und Lagerung ............12 Entsorgung und Wiederverwertung ............14 Störungsabhilfe ..................14 6 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 7: Einleitung

    • 2x Rad mit verbundenen Gefahren unterrichtet sind. Das ge- • 1x Montagematerial for der te Mindestalter ist einzuhalten. • 1x Öl-Verschlussstopfen • 1x Ölflasche • 1x Bedienungsanleitung DE | 7  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 8: Bestimmungsgemäße Verwendung

    - Verwenden Sie im Freien nur dafür zugelassene - Benutzen Sie Elektrowerkzeuge nicht in feuchter und entsprechend gekennzeichnete Verlänge- oder nasser Umgebung. Gefahr durch Strom- rungskabel. schlag! 8 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 9 Hersteller oder einer Elektrofach- pumpe zu Bränden oder Explosionen führen kön- kraft ersetzt werden, um Gefährdungen zu ver- nen. meiden. Gefahr durch Stromschläge DE | 9  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 10: Technische Daten

    Medien wie Testbenzin, Butylalko- auf Ihre Gesundheit haben. Übersteigt der Maschi- hol und Methylenchlorid. Diese Medien zerstören nenlärm 85 dB (A), tragen Sie bitte einen geeigneten den Druckschlauch. Gehörschutz. 10 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 11: Vor Inbetriebnahme

    • 2 x Gabelschlüssel 14 mm (nicht im Lieferumfang Einschaltdruck ca. 6 bar enthalten) Ausschaltdruck ca. 8 bar 8.1 Montage der Räder (Abb. 5) • Montieren Sie die beiliegenden Räder (11) wie dar- gestellt. DE | 11  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 12: Elektrischer Anschluss

    VDE- und DIN-Bestimmungen entspre- Sie zuvor den Kesseldruck ab (s. 10.7.1). chen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung „H05VV-F“. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. 12 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 13 (13) herausschrauben. mit einer Ausblaspistole. Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine kleine Blechrinne darunter und fangen Sie das Öl in einem Behälter auf. DE | 13  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 14: Entsorgung Und Wiederverwertung

    Druck wird am Ma- nometer angezeigt, Schnellkupplung undicht. Schnellkupplung überprüfen, ggf. ersetzen. jedoch Werkzeuge laufen nicht. Zu wenig Druck am Druckregler (5) einge- Druckregler weiter aufdrehen. stellt. 14 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 15 Do not expose the machine to rain. The device may only be stationed, stored and oper- ated in dry ambient conditions. Sound power level specified in dB GB | 15  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 16 Before starting the equipment .............. 21 Attachment and operation ..............21 Electrical connection ................22 Cleaning, maintenance and storage ............ 22 Disposal and recycling ................. 23 Troubleshooting ..................24 16 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 17: Introduction

    • Remove the packaging material as well as the ulations for the operation of identical devices must packaging and transport bracing (if available). be complied with. • Check that the delivery is complete. GB | 17  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 18: Intended Use

    - Unused electric tools should be stored in a dry, - Do not use any faulty or damaged connection elevated or closed location out of the reach of cables. children. 18 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 19 / com- ventilation must be ensured during spraying and pressed air attachments! The following general drying. warnings must also be observed. GB | 19  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 20: Technical Data

    • 2 x open-ended wrench size 19 mm (not included) Noise data • 2 x open-ended wrench size 14 mm (not included) The noise emission values were measured in ac- cordance with EN ISO 3744. 20 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 21: Before Starting The Equipment

    If the overload switch trig- gers, switch off the compressor using the ON/ OFF switch (16) and wait until the compressor cools down. GB | 21  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 22: Cleaning, Maintenance And Storage

    It is essential to clean this filter after at least every contain residual oil. 300 hours in service. A clogged intake filter will de- crease the compressor’s performance dramatically. 22 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 23: Disposal And Recycling

    This can occur, for example, by handing it in at an author- ised collecting point for the recycling of waste elec- trical and electronic equipment. GB | 23  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 24: Troubleshooting

    Insufficient pressure set on the pres- do not start. Increase the set pressure with the pressure regulator. sure regulator (5). 24 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 25 N’exposez pas la machine à la pluie. L‘appareil ne peut être stationné, entreposé et exploité que dans des conditions ambiantes sèches. Indication du niveau de pression sonore en dB FR | 25  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 26 Avant la mise en service ..............31 Structure et commande ................ 31 Raccord électrique ................32 Nettoyage, maintenance et stockage ........... 33 Mise au rebut et recyclage ..............34 Dépannage ................... 35 26 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 27: Introduction

    • 1x Bouchon de terminaison de l’huile autorisées à travailler avec la machine. L‘âge mini- • 1x Bouteille d’huile mum requis doit être respecté. • 1x Traduction des instructions d’origine FR | 27  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 28: Utilisation Conforme À L'affectation

    Danger d’électro- - N‘utiliser les tambours de câbles que lorsqu‘ils cution ! sont déroulés. - Veiller à ce que la zone de travail soit bien éclai- rée. 28 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
  • Page 29 • Lorsque vous utilisez le pistolet à air comprimé, après le remplissage en utilisant un manomètre portez des lunettes de protection et un masque adéquat, p. ex. dans une station service. respiratoire. FR | 29  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 30: Caractéristiques Techniques

    à EN ISO 3744. un flexible de refoulement en PVC. Ces fluides dé- truiraient le flexible de refoulement. 30 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 31: Avant La Mise En Service

    Avant la mise en service, montez absolument l’appa- meter (6). reil complètement ! • La pression du récipient peut être prise au niveau du raccord rapide (7). FR | 31  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 32: Raccord Électrique

    Le compresseur ne doit pas être lave à l’eau, avec des solvants ou autres produits du même genre. 32 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 33: Nettoyage, Maintenance Et Stockage

    à air comprimé raccordés. Rangez Vidange d’huile - huile recommandée : SAE 15W 40 ou équivalente. le compresseur de manière qu’aucune personne non autorisée ne puisse le mettre en service. FR | 33  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 34: Mise Au Rebut Et Recyclage

    Une élimination conforme de ce produit contribue en outre à une utilisation efficace des ressources naturelles. 34 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...

  • Page 35: Dépannage

    Pas assez de pression réglée sur le régula- pas. Ouvrir encore le régulateur de pression. teur de pression (5). FR | 35  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58...
