4.6 Impostazione della pedana e degli appoggiapiedi (Sedeo
Pro Advanced UP)

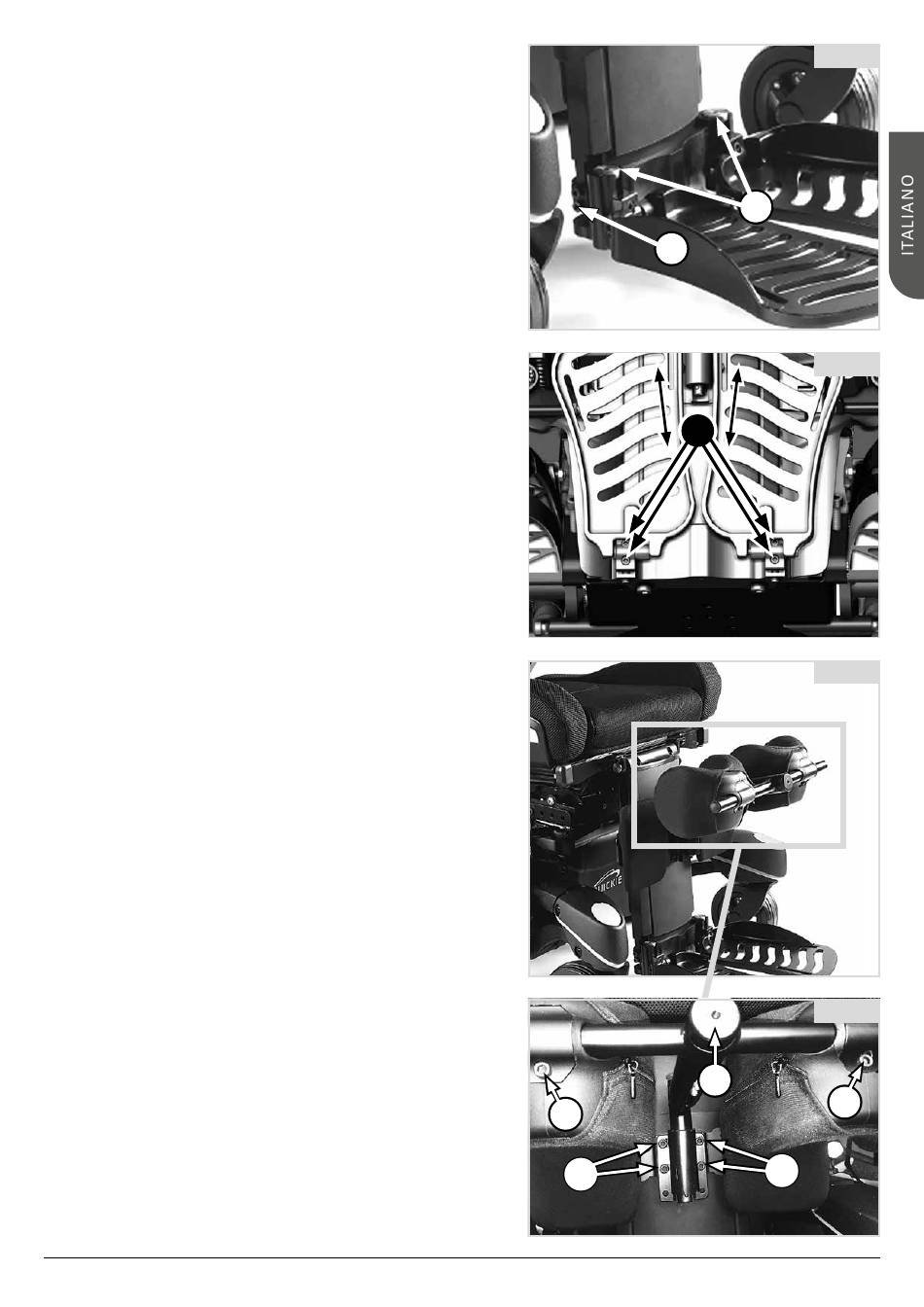

4.6.1 Impostazione della lunghezza della pedana (Fig. 4.17):
• Allentare ed estrarre i 2 bulloni inferiori su entrambi i lati degli
appoggiapiedi. (C).
• Sistemare gli appoggiapiedi nella posizione desiderata.
• Serrare i bulloni (2 bulloni inferiori). (C).
Impostazione dei singoli appoggiapiedi (Fig. 4.18):
Per impostare l'altezza dei singoli appoggiapiedi procedere per ognuno
di essi come segue:
• Allentare i quattro bulloni (A).
• Per regolare l'altezza degli appoggiapiedi ruotare la vite "B" (Fig.
4.16).
• Serrare i 4 dadi (A).
4.6.2 Regolazione della profondità dei supporti per le
ginocchia (Fig. 4.19 - 4.20):
La profondità delle imbottiture per le ginocchia può essere regolata
agendo sulla manopola (D).

4.6.3 Regolazione della larghezza dei supporti per le ginocchia

(Fig. 4.19 - 4.20):
• Allentare i bulloni (E).
• Sistemare le imbottiture per le ginocchia nella posizione desiderata.
• Serrare i bulloni (E).
4.6.4 Regolazione dell'altezza dei supporti per le ginocchia (Fig.
4.19 - 4.20):
2 possibilità:
Regolazione della posizione dell'aggancio dei supporti per le ginocchia
(2 posizioni).
• Allentare i 4 bulloni. (F).
• Sistemare il supporto di fissaggio dei supporti per le ginocchia nella
posizione desiderata.
• Serrare i 4 bulloni. (F).
Applicare le imbottiture per le ginocchia (2 posizioni). Montaggio
scentrato → 2 posizioni.
• Allentare i bulloni (E).
• Capovolgere le imbottiture per le ginocchia.
• Serrare i bulloni (E).
Sedeo Pro Advanced/Advanced UP Rev. A
C
A
D
E
F
Fig. 4.17
B
Fig. 4.18
Fig. 4.19
Fig. 4.20
E
F
83
