4.3 Voreingestellte Armlehnen

Voreinstellung der Armlehnenhöhe
Voreingestellte winkelverstellbare hochklappbare Armlehnen
Armlehnenhöhe
Die Fein- und Grobeinstellung besteht aus zwei Schritten:

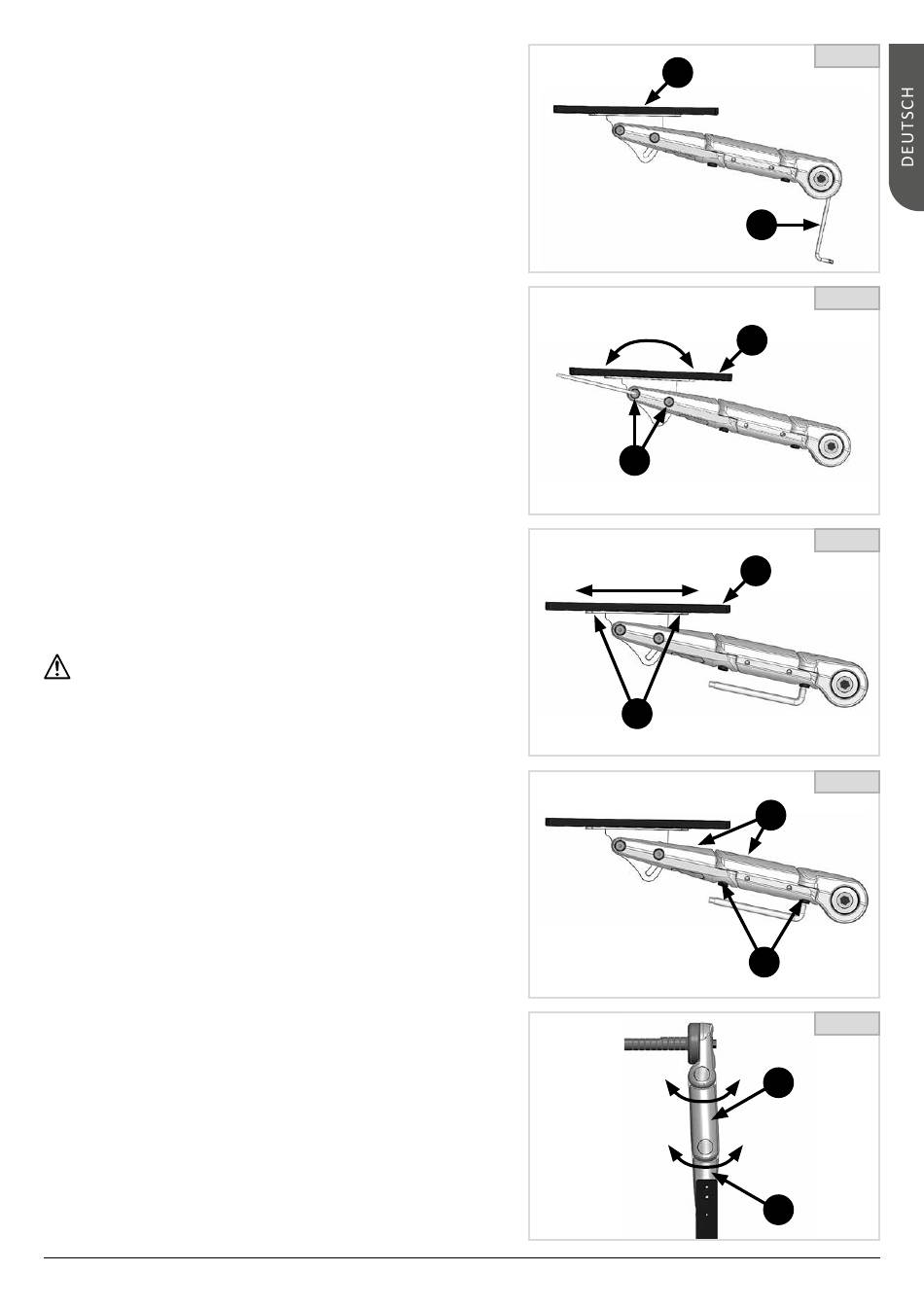

TEIL 1 (Fig. 4.8)
1. Lockern Sie (A), um (B) zu verstellen.
TEIL 2 (Fig. 4.9)
2. Lockern Sie (A), um (B) zu verstellen.
3. Ziehen Sie die Schrauben (A in Fig. 4.8) wieder mit einem
Drehmoment von 30 Nm an.
Tiefe des Armlehnenpolsters (Fig. 4.10)
1. Lockern Sie beide Schrauben (A) um eine Umdrehung.
2. Bringen Sie (B) in die gewünschte Position.
3. Ziehen Sie (A) mit einem Drehmoment von 9 Nm an.
Verstellung der Armlehnenbreite (Fig. 4.11 und 4.12)
1. Lockern Sie beide Schrauben (A) mit einem 8 mm
Sechskantschlüssel um eine Umdrehung.
2. Verschieben Sie (B) nach innen oder außen in die gewünschte
Position.
3. Ziehen Sie (A) mit einem Drehmoment von 50 Nm an.
WARNUNG!
Alle Schrauben sollten in regelmäßigen Abständen auf festen Sitz
überprüft werden. Wenn das Armpolster locker ist, könnte es nach
unten rutschen, wenn es belastet wird. Siehe den Wartungsplan in
Abschnitt 7.1.
Sedeo Pro Advanced/Advanced UP Rev. A
B
A
B
A
B
A
B
A
B
B
Fig. 4.8
Fig. 4.9
Fig. 4.10
Fig. 4.11
Fig. 4.12
13
