GASHEBEL

Hinweis: Einer (1) der Arme des dreiarmigen Anzieh/Löse-
Schraubstock-Handrades verfügt über Gewindebohrung.
Montieren Sie den „Gashebel" wenn erwünscht an das
Schraubstock-Handrad. Der Hebel löst sich einfach in
die Gewindebohrung in einem der Arme des Handrades
einschrauben. (Abb. 8) Verwenden Sie
einen Kreuzschraubenschlüssel, um den Hebel in
Arbeitsposition anzuziehen.

EINSTELLEN DES HINTEREN SCHRAUBSTOCKS

Der hintere Schraubstock kann von der Maschine entfernt und
neu eingestellt werden. (Abb.9)
Hinweis: Dank der vier (4) Gewindebohrungen im Gestell der
Maschine sind zwei (2) Positionen verfügbar.
Einstellen:
• Entfernen Sie die Innensechskantschraube mit
Linksgewinde, die den hinteren Schraubschlüssel an
der Maschine befestigt.
• Entfernen Sie die Hebelgriffsicherungsschraube und alle
Unterlegscheiben, die den hinteren Schraubstock am
Gestell der Maschine befestigt.
Entfernen der Hebelgriffsicherungsschraube:
• Entfernen Sie die Kreuzschraube, die den Hebelgriff an der
Sicherungsschraube befestigt.
• Heben Sie den Hebelgriff vom sechseckigen Kopf
der Sicherungsschraube.
• Entfernen Sie die Sicherungsschraube und alle
Unterlegscheiben vom Gestell der Maschine mithilfe eines
passenden Schlüssel (nicht im Lieferumfang enthalten).
• Heben Sie den hinteren Schraubstock aus dem Gestell
der Maschine.
• Stellen Sie den Schraubstock neu ein.
• Schrauben Sie die Innensechskantschraube in die
neue Arbeitsposition.
• Setzen Sie die Sicherungsschraube und den Hebelgriff in
die neue Arbeitsposition ein.
• Stellen Sie sicher, dass alle Unterlegscheiben und
Sicherungsscheiben wieder korrekt eingebracht sind.
Einstellen des hinteren Schraubstocks in die hinterste Position
ermöglicht das Arbeiten mit breiteren Werkstücken im
Vergleich zum Schraubstock in der vorderen Position.

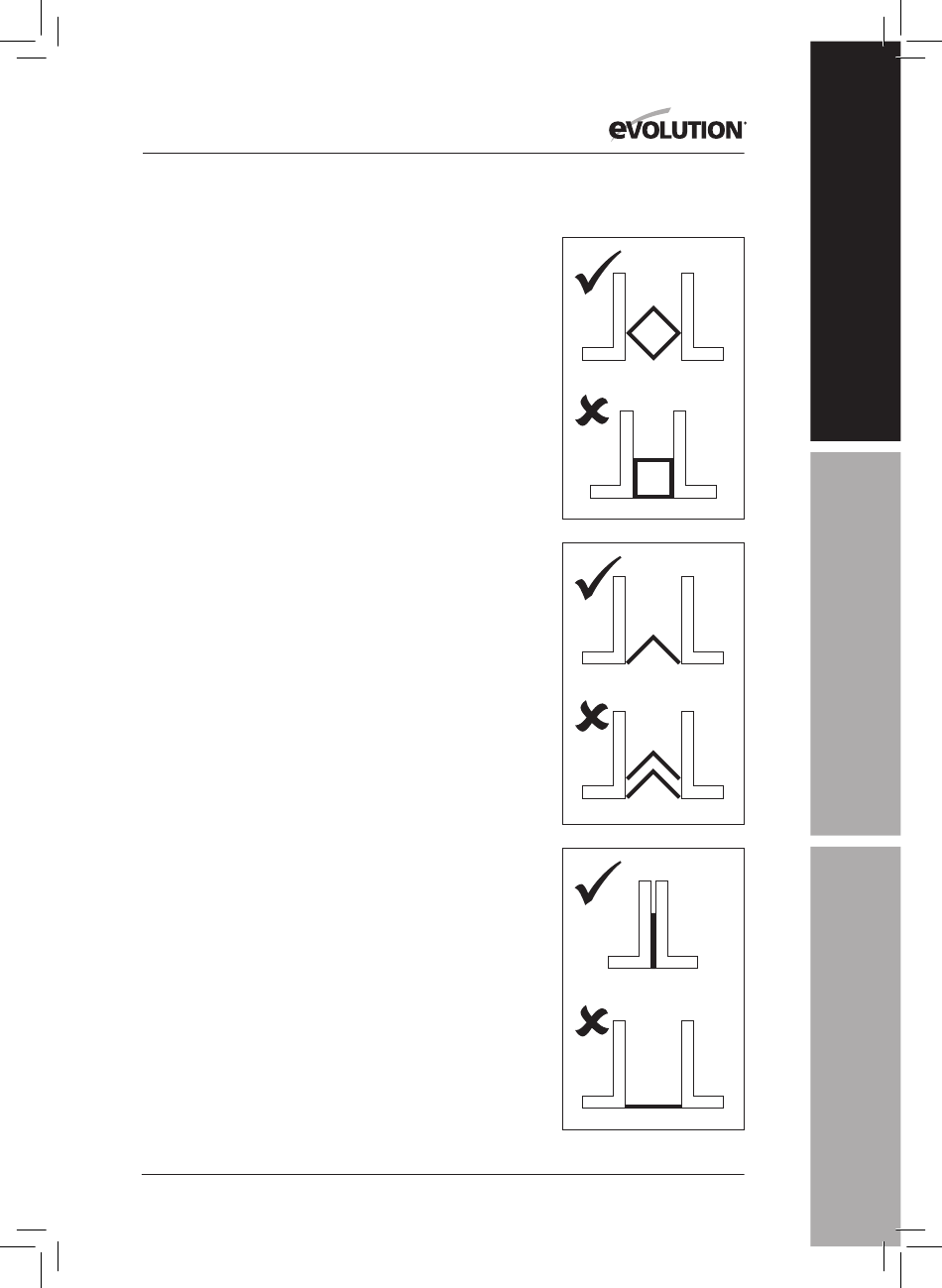

Abb. 10
