Portillon pivotant automatique à l'entraînement électrique WMD-06

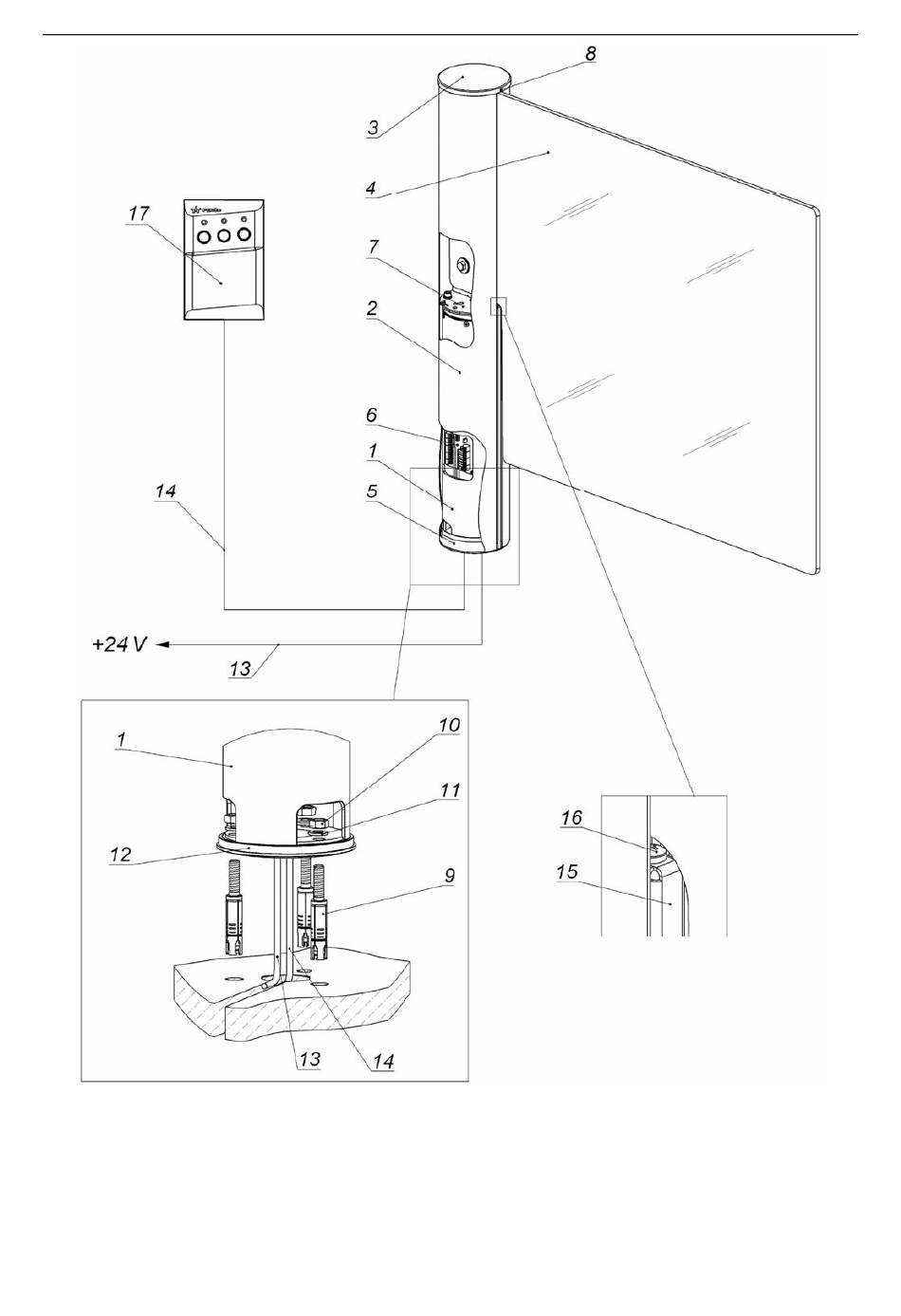

Dessin 2. Portillon pivotant: vue globale
1 – bâti fixe; 2 – boîtier en tube d'acier inoxydable; 3 – couvercle;
4 – vantail en verre; 5 – anneau métallique; 6 – carte logique de commande;
7 – bâti rotatif; 8 – vis M3 (3 pièces); 9 – goujon d'ancrage; 10 – écrou M10;
11 – rondelle; 12 – anneau plastique; 13 – câble d'alimentation;
14 – câble de commande (du PC / du DR / du contrôleur SCA);
15 – plaque décorative; 16 – vis M4; 17 – pupitre de commandes
7
