Tableau 3. Liste des éléments du schéma de connexion électrique
Position
А1
Carte logique de commande
*
А2
Source d'alimentation du portillon pivotant
А3*
Source d'alimentation des indicateurs extérieurs
A4*, A5* Indicateur extérieur
A6.1*
Entrée du contrôleur SCA
A6.2*
Sortie du contrôleur SCA
A7*
Dispositif de déblocage d'urgence Fire Alarm (FA)
A8
Pupitre de commandes
A9*
Dispositif de radiocommande
1
La barrette en cas n'existe aucun dispositif de déblocage d'urgence (FA)
*
Ne fait pas partie du kit standard de livraison.
Portillon pivotant automatique à l'entraînement électrique WMD-06

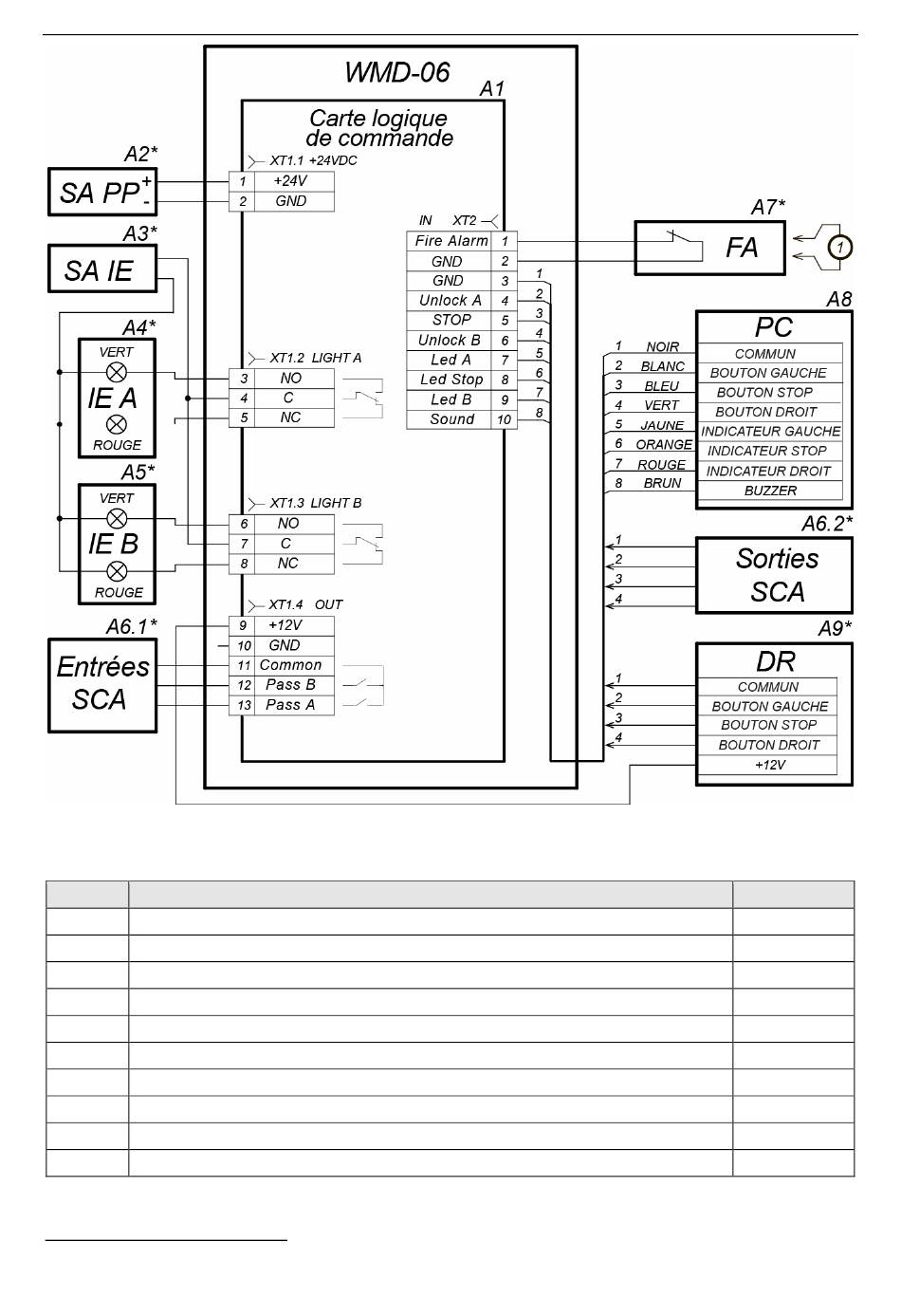

Dessin 11. Schéma de connexion électrique
Désignation
Remarque
+24V DC; 4А
H6/4
MSRF-4
19
