Sorties PASS
Les sorties PASS A (contacts Pass A et Common du bornier XT1), PASS B (contacts
Pass В et Common) du bornier XT1 représente un relais.
Si la carte logique de commande est hors tension, les relais ont les contacts normalement
ouverts. Leur contact commun Common n'est pas relié avec le pôle moins de la source
d'alimentation du portillon pivotant (dessin 8).
Dans la position initiale inactive (l'alimentation de la carte logique de commande est
allumée) les contacts de relais PASS A, PASS B sont fermés et la bobine du relais est
sous tension.
Les indicateurs lumineux qui s'allument ou s'éteignent signalent le déclenchement ou le
relâchement du relais PASS A, PASS B (dessin 3). Ces indicateurs sont installés à côtés
des sorties correspondantes de la carte logique de commande.
Les étages de sortie pour PASS A, PASS B sont les contacts de relais ayant
caractéristiques des signaux suivantes:
Tension maximum commutée du courant continu .............................................. 42 V
Courant maximum commuté ........................................................................... 0,25 A
Résistance de contact fermé ................................................................. ≤ 0,15 Оhm
Sorties pour la connexion des indicateurs extérieurs
Les sorties Light A et Light B servent à relier les indicateurs extérieurs et représentent les
contacts de relais (dessin 9). Chaque sortie a un groupe complet de contacts au
bornier XT1: contact normalement ouvert NO, normalement fermé NC et commun C. La
connexion se fait conformément au schéma de connexion électrique (dessin 11).

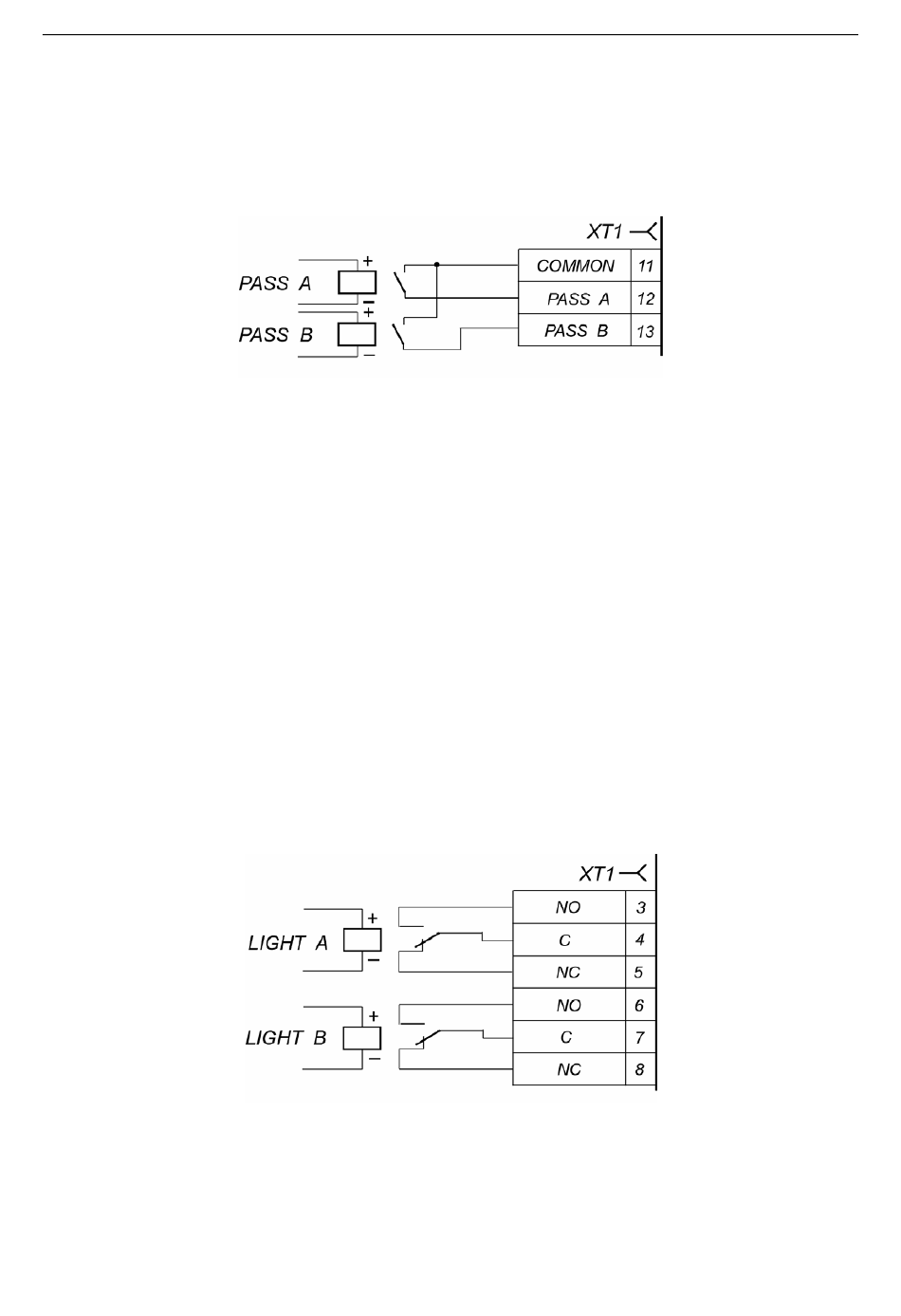

Dessin 9. Étages de sortie pour Light A et Light B
Le relais Light A (Light B) est activé (la bobine du relais est sous tension), quand le
passage est ouvert dans le sens A(B). Le relais Light A (Light B) est normalisé (la bobine
du relais est hors tension), quand le passage est fermé dans le sens A(B).
Portillon pivotant automatique à l'entraînement électrique WMD-06
Dessin 8. Étages de sortie pour PASS A, PASS B
13
