Manuel d'instructions
L'orientation standard du pupitre de commandes (par rapport au sens de l'ouverture du
vantail du portillon pivotant) est présentée sur le dessin 5. Si besoin, il est possible de
changer l'orientation du pupitre de commandes. Pour cela, il faut changer le schéma de
connexion du pupitre de commandes montré sur le dessin 11: les câbles du pupitre de
commandes doivent être reliés au bornier XT2 conformément au Tableau 2.

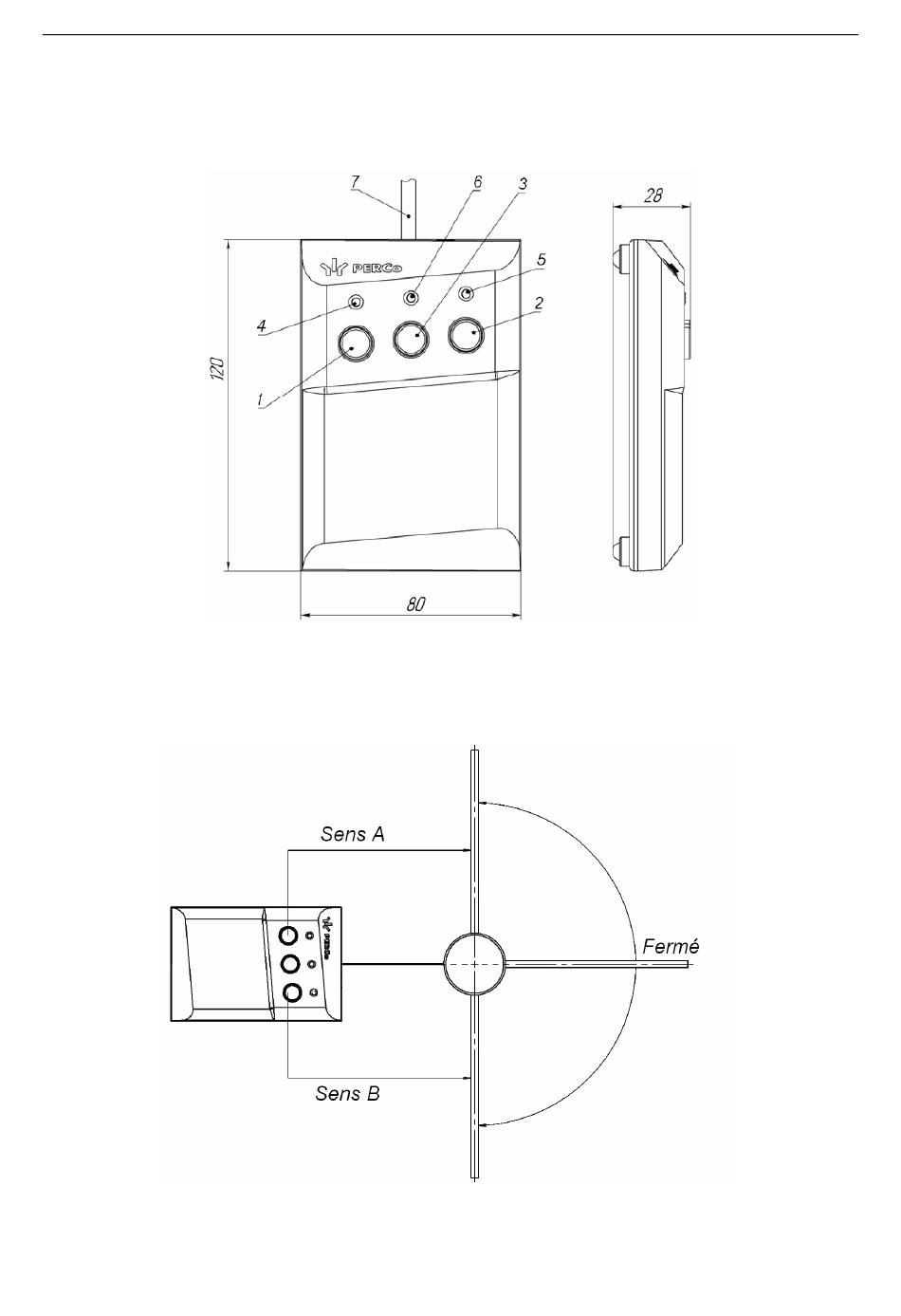

Dessin 4. Pupitre de commandes: vue globale et dimensions
1, 2, 3 – bouton LEFT, RIGHT, STOP pour choisir un mode de commande;
4, 5 – indicateurs LED verts «Left», «Right»;
6 – indicateur LED rouge «Stop»; 7 – câble PC
Dessin 5. Orientation standard PC
(par rapport au sens de l'ouverture du vantail du portillon pivotant)
10
