Manuel d'instructions
Dans la description de l'installation du portillon pivotant toutes les positions correspondent
à celles du dessin 2 (s'il n'y a pas d'autre remarque). Le dessin 11 contient le schéma de
connexion électrique. La place des borniers et des barrettes sur la carte logique de
commande est indiquée sur le dessin 3. Les câbles utilisés pour le montage et leurs
longueurs sont décrits dans le chapitre 8.3. Les recommandations pour préparer la surface
d'installation sont données dans le chapitre 8.1.
Lors de l'installation du portillon pivotant, observez l'ordre de montage suivant :
1. Faites désemballer le portillon pivotant, vérifiez le contenu du kit de la livraison
d'après la liste rédigée dans le chapitre 4.
Attention!
Si vous déplacez le portillon pivotant, il est interdit de le soutenir par le
couvercle (3).

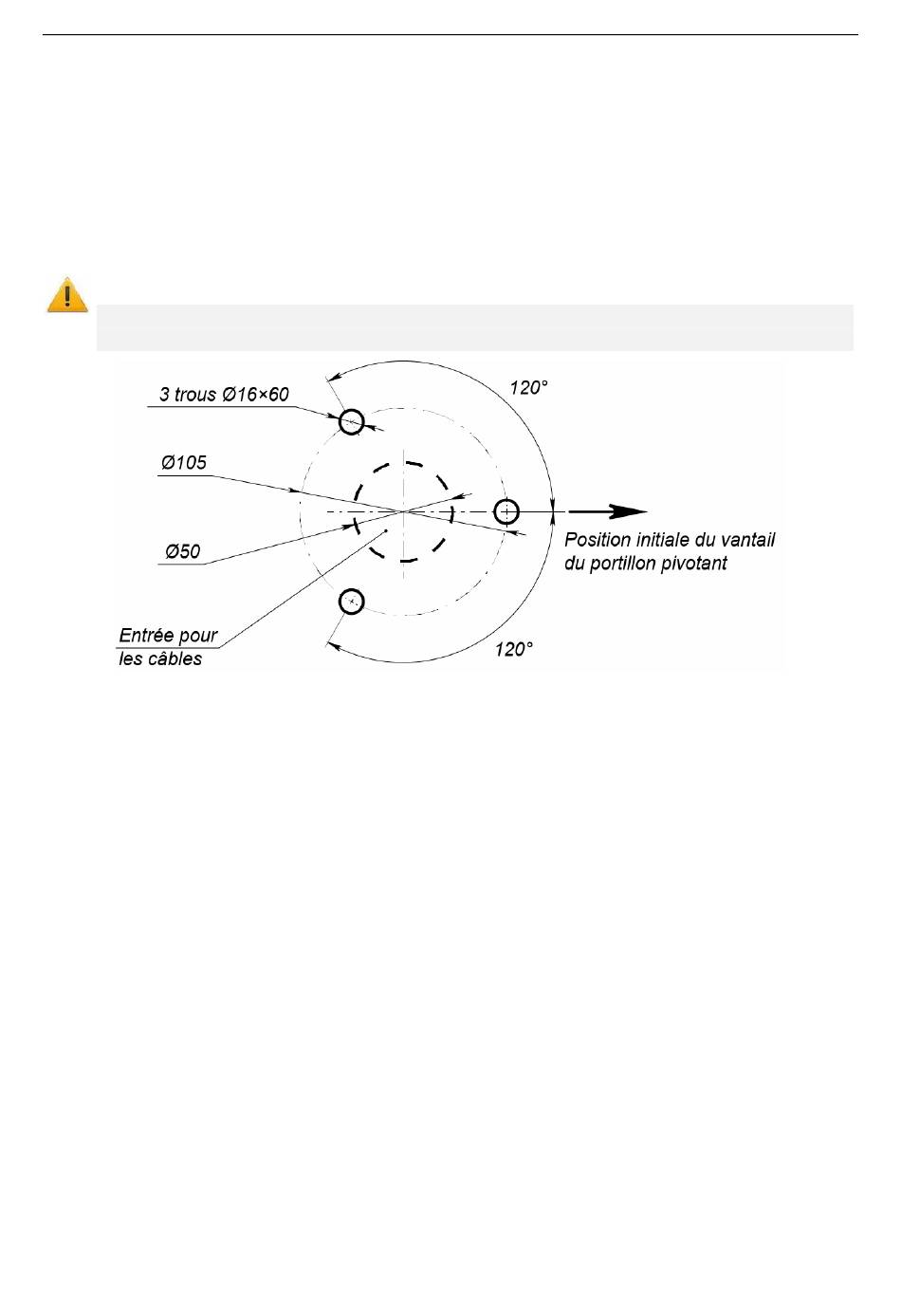

Dessin 10. Marquage des trous au sol pour fixer le portillon pivotant
2. Marquez les trous en correspondance avec le dessin 10, pour les goujons
d'ancrage (9) du kit de livraison pour fixer le bâti du portillon pivotant. Pour percer
les trous, utilisez un foret carbure monobloc Ø16. La profondeur du perçage est 60
mm.
3. Mettez la source d'alimentation du portillon pivotant sur sa place (pour apprendre la
procédure de l'installation de la source d'alimentation, lisez son Certificat de
garantie.
4. Si vous avez besoin de faire passer les câbles d'alimentation (13) et de commande
(14) sous le sol, préparez une goulotte électrique dans la zone où les câbles sont
introduits dans le bâti du portillon pivotant. Cette zone est montrée sur le dessin 10.
5. Introduisez les goujons d'ancrage à l'intérieur des trous préparés de façon que leurs
chevilles ne sortent pas au-dessus du sol.
18
