Installation

Installation mécanique
Les pompes TP(D), TPE(D) peuvent être installées sur des
tuyauteries horizontales et verticales.
Sing

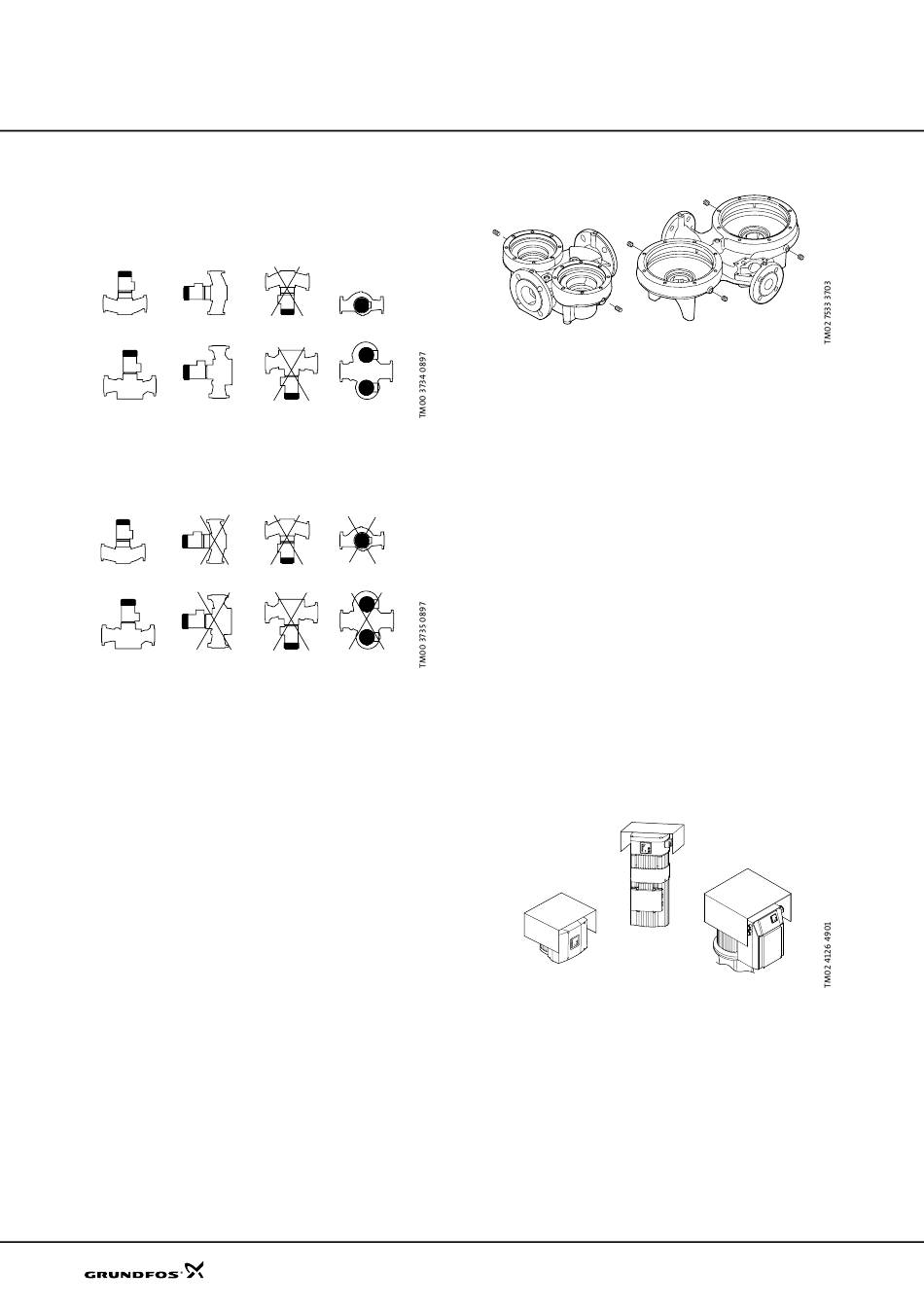

Fig. 15 Installation de pompes équipées de moteurs de
puissances inférieures ou égales à 7,5 kW
Sing
Fig. 16 Installation de pompes équipées de moteurs de
puissances supérieures à 7,5 kW
Nota: Le moteur ne doit jamais pointer vers le bas.
Les pompes doivent être installées de telle façon à ce
qu'aucune tension ne soit transférée au corps de pompe.
Les pompes équipées de moteurs jusqu'à 7,5 kW peuvent
être directement montées sur la tuyauterie, sous réserve
que la tuyauterie puisse supporter la pompe. Si non, la
pompe doit être installée sur une console de montage ou
une plaque de base.
Les pompes équipées de moteurs supérieurs à 7,5 kW
doivent uniquement être montées sur des tuyauteries
horizontales avec le moteur placé en position verticale.
La pompe doit toujours être installée sur une fondation
plane et rigide.
Lors de l'installation d'une pompe double sur une tuyau-
terie horizontale et avec arbre horizontal, la chambre
supérieure de la pompe doit être équipée d'une purge
d'air automatique.
Les corps des pompes doubles possèdent deux prises
Rp ¼ (TP série 200) ou quatre prises Rp 1/8 (TP série 300)
pour montage des purgeurs d'air automatiques.
40
36
Fig. 17 Prises pour montage des purgeurs d'air
automatiques
Pour plus d'informations sur les pompes TP série 200 et
TP série 300, voir pages 24 à 28.
TPE(D)
Pour assurer un bon refroidissement du moteur et des
composants électroniques, veiller à:
• placer la pompe de telle façon à ce qu'un refroidisse-
ment suffisant soit assuré
• ce que la température de l'air refroidi ne dépasse pas
40°C
• ce que les ailettes de refroidissement du moteur, les
trous du capot du ventilateur ... restent propres.
• ce que la fréquence mini du moteur soit de 6 Hz (12%
de la vitesse maxi).
Lors d'une installation à l'extérieur, le moteur doit être
équipé d'un couvercle approprié pour éviter la condensa-
tion des composants électroniques et pour protéger la
pompe et le moteur.
Lorsqu'il est monté, le couvercle situé sur la partie
supérieure du moteur doit laisser un minimum d'espace
avec le haut du moteur pour le refroidissement.
Sing
Fig. 18 Moteurs MGE avec courvercle
TP(D), TPE(D)
