l'amplificateur vertical. Pour cela un générateur incorporé délivre
un signal rectangulaire de très faible temps de montée (<4ns)
et de fréquence 1kHz ou 1MHz suivant la position de la touche.
Ce signal rectangulaire peut être prélevé d'une des deux
sorties sous l'écran.
Ce signal n'est pas calibré en fréquence.
La sonde atténuatrice doit être adaptée à l'amplificateur d'entrée
de sorte qu'il n'y aie pas de distorsion du signal. Dans ce but,
un générateur intégré délivre un signal carré de 1kHz à fronts
de montée rapide (<4ns). Ce signal est présent sur deux
embases situées sous l'écran.
Une sortie délivre 0,2V
± 1% pour sondes atténuatrices 10:1,
cc
l'autre 2V
± 1% pour sondes atténuatrices 100:1. Lorsque
cc
l'atténuateur d'entrée est à 5mV/div ces tensions calibrées
ont une amplitude à l'écran de 4div.
Les prises de sortie ont un diamètre intérieur de 4,9mm, ce qui
correspond au diamètre extérieur du blindage des sondes
modernes ainsi que des sondes de la série F (définies de façon
internationale). Seul ce type de fabrication assure une connexion
extrêmement courte à la masse, ce qui est essentiel pour
obtenir une forme de signal sans distorsion pour les signaux de
haute fréquence non sinusoïdaux.
Réglage 1kHz
Ce réglage par trimmer-C (compensation BF) compense la
charge capacitive de l'entrée de l'oscilloscope (env. 20pF). Par
le réglage, la division capacitive reçoit le même rapport de
division que le diviseur de tension ohmique. Aux hautes et
basse fréquences il en résulte la même division de tension que
pour une tension continue. (Pour des sondes 1:1 ou commutées
sur 1:1 cet ajustage n'est ni nécessaire, ni possible). Une
condition préalable pour ce réglage est le parallélisme de la
trace avec les lignes horizontales du graticule (voir"Rotation de
trace TR").
Brancher la sonde (type HZ51, 52, 53, 54 ou également HZ36) à
l'entrée CH.I, n'enfoncer aucune touche et ne tirer aucun bouton,
mettre le couplage d'entrée sur CC. Atténuateur d'entrée sur
5mV/div et commutateur TEMPS/DIV. sur 0,2ms/div (les
deux réglages fins en position calibrée CAL.). Brancher la
sonde avec grippe-fil sur la sortie CAL. correspondante
(atténuateur 10:1 sur la sortie 0,2V, 100:1 sur la sortie 2V).
Sur l'écran on peut voir 2 trains d'onde. Il faut maintenant ajuster
le trimmer de compensation, dont la position est indiquée sur la
notice de la sonde. Ajuster le trimmer au moyen du tournevis
isolé fourni jusqu'à ce que les crêtes supérieures du signal
rectangulaire soient exactement parallèles aux lignes horizonta-

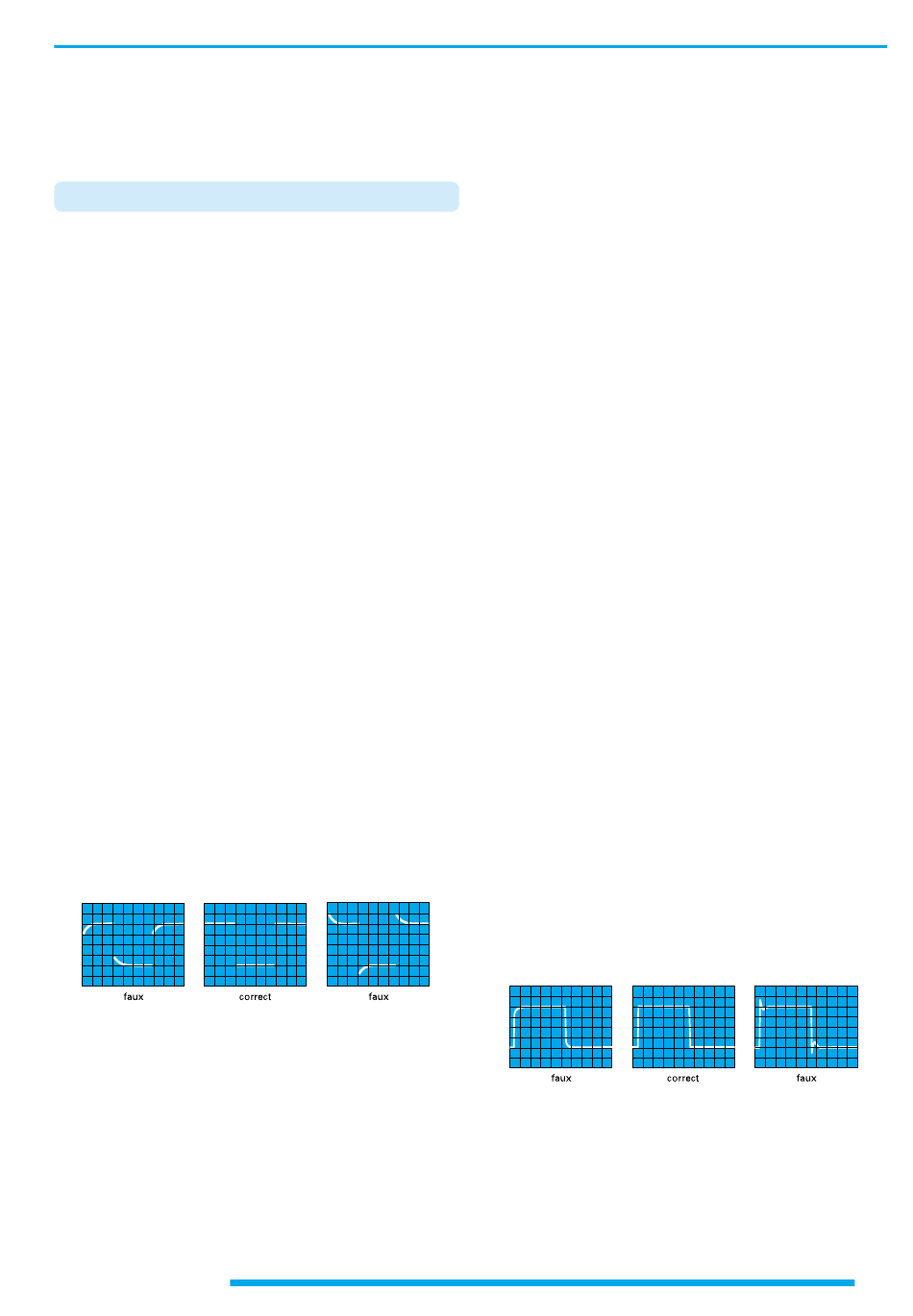

les du graticule (voir fig. 1kHz). La hauteur du signal doit être de
4div ±0,12div (3%). Les flancs du signal ne sont pas visibles avec
ce réglage.
Réglage 1MHz
Un réglage HF est possible avec les sondes HZ51, 52 et 54.
Celles-ci possèdent des circuits de correction de distorsion-
Sous réserve de modifications
Utilisation et réglage des sondes
résonance (trimmer R en combinaison avec des bobines et
condensateurs) avec lesquels il est possible d'ajuster la sonde
de la façon la plus simple près de la fréquence limite supérieure
de l'amplificateur vertical. Après ce réglage, on obtient non
seulement la bande passante maximale possible avec la sonde,
mais également un temps de propagation constant sur toute
la bande passante. Ainsi des distorsions transitoires
(suroscillations, arrondis, trous ou bosses) à proximité du flanc
de montée sont limitées à un minimum.
La bande passante du HM303-6 est alors entièrement
exploitable sans distorsions de forme de courbe, par l'utilisation
de sondes HZ51, 52 et 54.
Pour faire ce réglage HF il faut au préalable disposer d'un
générateur de signaux carrés à faible temps de montée
(typiquement 4ns), et à faible impédance de sortie (env. 50Ω)
délivrant 0,2V resp. 2V à une fréquence de 1MHz. La sortie de
calibration du HM303-6 répond à cette exigence lorsque le
bouton poussoir 1MHz est enfoncé.
Connectez la sonde de type HZ51, 52 ou 54 sur l'entrée CH.I.
N'enfoncez que le bouton poussoir du calibrateur 1MHz. Mettez
le commutateur de couplage d'entrée sur CC, le commutateur
d'atténuation sur 5mV/div et le commutateur TEMPS/DIV. sur
0,2µs/div (les deux boutons de réglage variable étant en
position de calibration CAL.). Insérez la pointe de la sonde dans
la borne de sortie 0,2V. Un train d'ondes s'affiche à l'écran,
avec des fronts de montée et de descente clairement visibles.
Pour effectuer à présent l'ajustage HF, il est nécessaire
d'observer le front de montée ainsi que le coin supérieur
gauche de l'impulsion.
La position des réglages pour la compensation HF est également
indiquée sur la notice des sondes.
Les critères pour le réglage HF sont:
– Front de montée raide
– Suroscillations minimales avec un toit aussi rectiligne que
possible.
La compensation HF doit être réalisée de façon à ce que le
passage du flanc de montée au toit carrée ne soit pas trop
arrondi ni avec des oscillations. Les sondes avec un seul point
de réglage HF sont plus faciles à régler que celles qui possèdent
plusieurs points de réglage HF. Celles-ci par contre permettent
une meilleure adaptation.
Une fois terminé l'ajustage HF, l'amplitude du signal affiché à
1MHz doit être contrôlée à l'écran. Elle doit avoir la même
valeur que celle indiquée durant l'ajustage à 1kHz.
Les autres modèles de sondes ont un diamètre plus largeet ne
s'adaptent pas à la sortie des calibrateurs. Il n'est pas difficile de
réaliser un adaptateur. Lorsque ces sondes ont un temps de
montée relativement plus long, elles diminuent la bande
passante. De plus, l'ajustement HF étant souvent absent, des
distorsions du signal peuvent apparaître. Les réglages doivent
être réalisés dans l'ordre décrit, c'est-à-dire d'abord à 1kHz puis
à 1MHz, mais n'ont pas à être répétés. Les fréquences du
13
