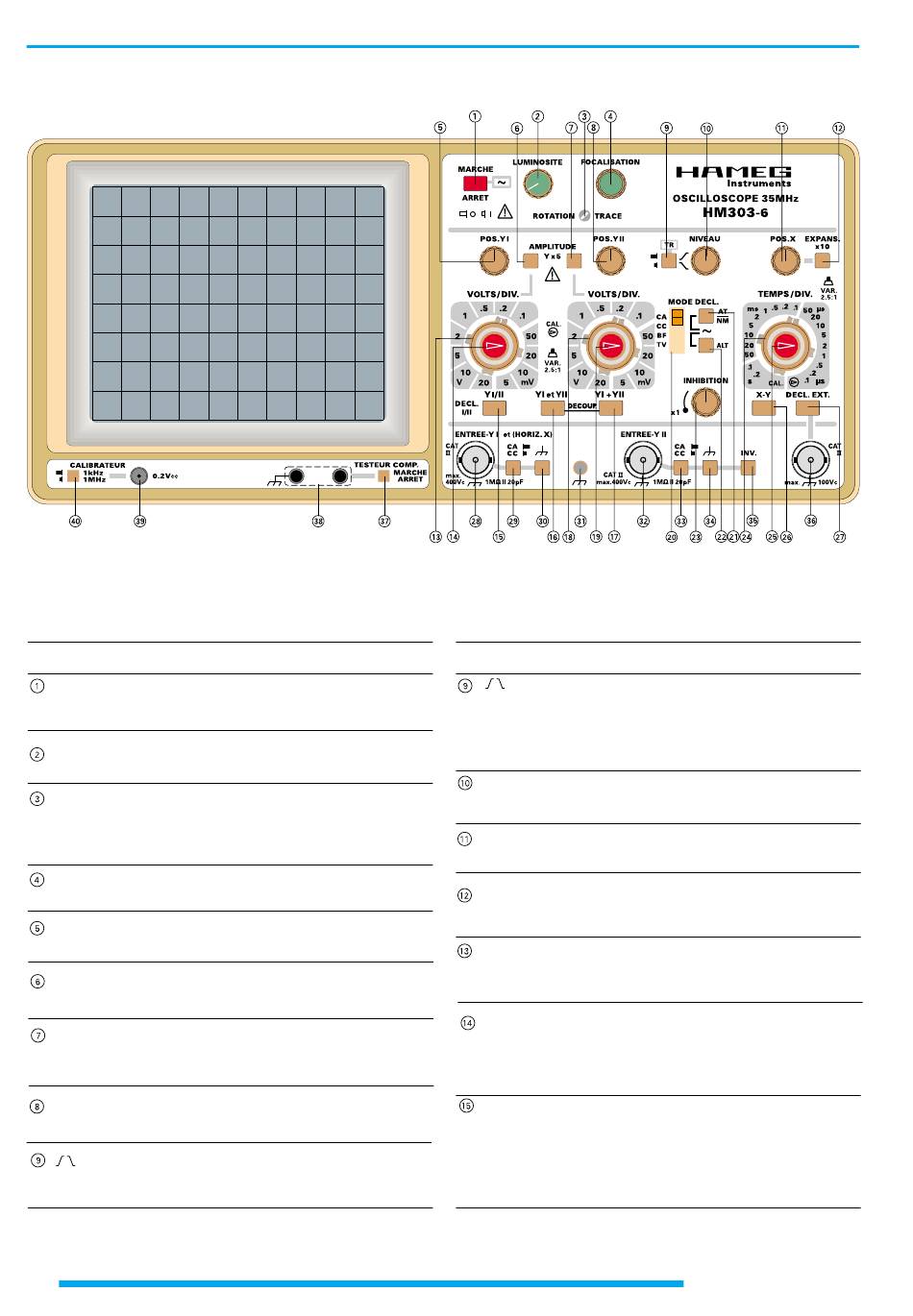

Description des commandes du HM303-6 (description condensée)
Elément
MARCHE
(bouton poussoir + LED)
LUMINOSITE
(bouton rotaif)
ROTATION TRACE
(potentiometre)
FOCALISATION
(bouton rotatif)
Y-POS. I
(bouton rotatif)
AMPLITUDE Y x5
(bouton poussoir)
AMPLITUDE Y x5
(bouton poussoir)
Y-POS. II
(bouton rotatif)
26
Fonction
Marche/Arrêt. La LED
indique la mise en
service.
Réglage de la luminosité
de l'écran.
Rotation de trace.
Réglage horizontal de la trace.
Compensation de l'influence du
champ magnétique terrestre.
Réglage de l'astigmatisme.
Commande le déplacement
vertical de la voie I.
Multipie le gain de l'amplificateur
d'entrée de la voie I par 5
(max. 1mV/div.).
Multiplie le gain de l'amplificateur
d'entrée de la voie II par 5
(max. 1mV/div.)
Commande le déplacement
vertical de la voie II.
Sélection de la pente de
déclenchement.
Elément
Fonction
/ = front montant;
(bouton poussoir)
\ = front descendant.
TR
Cette LED s'allume à chaque
(LED)
déclenchement.
NIVEAU
Réglage du niveau de
(bouton rotatif)
déclenchement.
POS. X
Déplacement de la trace en
(bouton rotatif)
direction horizontale.
EXPANS. x10
Expansion horizontale par 10.
(bouton poussoir)
Base de temps minimum de
10ns/div. (inactif en mode XY).
VOLTS/DIV.
Atténuateur d'entrée de la voieI.
(bouton rotatif)
Le gain est en mV/div. ou en V/div.
en séquence 1-2-5.
VAR. GAIN
Réglage continu de l'atténuateur
(bouton rotatif)
d'entrée I dans un rapport de 1 à 2,5
Position calibrée : en butée à droite.
YI/II - DECL. I/II
Bouton sorti : la voie I est sélectionnée,
(bouton poussoir)
le déclenchement vient de la voie I.
Bouton enfoncé :la voie II est
sélectionnée, le déclenchement vient
de la voie II. (En mode YI et YII, ce
bouton défini la source de
déclenchement voie I/II).
Sous réserve de modifications
