Tension d'entrée U = 5V
,
cc
coefficient de déviation réglé D = 1V/div,
hauteur d'image recherchée H = 5:1 = 5div
Tension de signal U = 230V
(tension>160V
, avec sonde atténuatrice 10:1 U = 65,1V
cc
hauteur souhaitée d'image H = min.3,2div, max.8div,
coefficient de déviation maximal D = 65,1:3,2 = 20,3V/div,
coefficient de déviation minimal D = 65,1:8 = 8,1V/div.
coefficient de déviation à utiliser D = 10V/div
Si le signal de mesure possède une composante de tension
continue, la valeur totale (tension continue + valeur crête
simple de la tension alternative) du signal à l'entrée Y ne
doit pas dépasser ±400V (voir figure). La même valeur limite
est également valable pour des sondes atténuatrices normales
10:1 dont l'atténuation permet cependant d'exploiter des
tensions de signaux jusqu'à 400V
spéciale 100:1 (par ex. HZ53) des tensions jusqu'à env. 2400V
peuvent être mesurées. Cependant cette valeur diminue aux
fréquences élevées (voir caractéristiques techniques HZ53).
Avec une sonde atténuatrice normale 10:1 l'on risque, avec des
tensions si élevées, un claquage du C-trimmer shuntant la
résistance de l'atténuateur par lequel l'entrée Y de l'oscilloscope
peut être endommagée. Cependant si par ex.seule l'ondulation
résiduelle d'une haute tension doit être mesurée la sonde
atténuatrice 10:1 est également suffisante. Celle-ci doit alors
être précédée d'un condensateur haute tension approprié
(env.22-68nF).

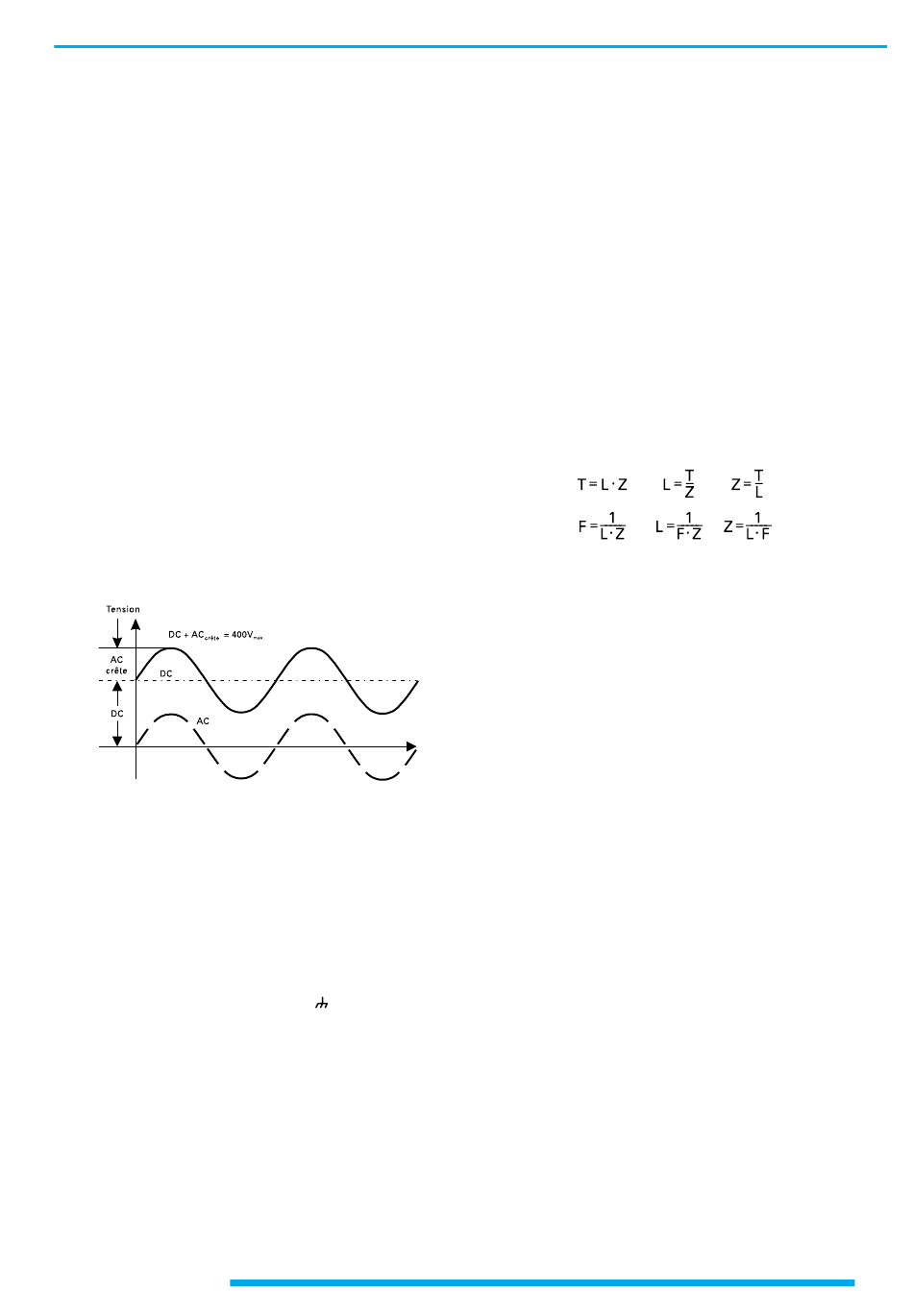

Valeur totale de la tension d'entrée
La courbe discontinue montre une tension alternative qui
oscille autour de 0 Volt. Si cette tension est surchargée par une
tension continue (=) l'addition de la pointe positive continue
donnera la tension maximale présente (=+crête~).
L'attention est expressément attirée sur le fait que le couplage
d'entrée de l'oscilloscope doit absolument être commuté sur
CC lorsque des sondes atténuatrices sont placées à des
tensions supérieures à 400V (voir "Visualisation d'un
signal",page 6).
Avec le couplage d'entrée branché sur
Y une ligne horizontale du graticule peut avant la mesure être
prise comme ligne de référence pour le potentiel de masse.
Elle peut se trouver au-dessous, sur ou au-dessus de la ligne
horizontale du milieu selon que des écarts positifs et/ou négatifs
du potentiel de masse doivent être saisis numériquement.
Certaines sondes atténuatrices commutables 10:1/1:1 ont
également une position référence du commutateur incorporée.
Mesures de temps
En règle générale tous les signaux à représenter sont des
phénomènes se répétant périodiquement. Le nombre de
périodes par seconde est la fréquence de récurrence. En
Sous réserve de modifications
x 2 x √ 2 = 651V
eff
cc
. Avec une sonde atténuatrice
cc
et le réglage POS.-
fonction du réglage de la base de temps (TEMPS/DIV.) une ou
plusieurs périodes de signal ou bien seulement une partie de
période peuvent être représentées. Les durées de balayage
TEMPS/DIV. sont indiqués en s/div, ms/div et µs/div.
).
L'échelle est donc divisée en trois secteurs.
cc
La durée d'une période de signal ou d'une partie de celle-
ci est calculée en multipliant le temps concerné (écart
horizontal en div) par la durée de balayage du commutateur
TEMPS/DIV.. Le réglage fin de balayage doit en même
temps se trouver dans sa position calibrée CAL. (flèche à
l'horizontale vers la droite).
En appelant :
L la longueur en div d'une onde sur l'écran,
T la durée en s pour une période,
F la fréquence en Hz de la fréquence de récurrence du signal,
Z la durée de balayage en s/div au commutateur de base de
cc
temps
et la relation F = 1/T les équations suivantes peuvent être
établies :
Avec la touche X-MAGx10 poussée Z doit être divisé par 10.
Toutes les quatre valeurs ne peuvent cependant pas être
choisies librement. Avec le HM303-6 elles devraient se situer
dans les limites suivantes :
L entre 0,2 et 10div, autant que possible 4 à 10div,
T entre 0,01µs et 2s,
F entre 0,5Hz et 35MHz,
Z entre 0,1µs/div et 0,2s/div, en séquence 1-2-5
(avec touche EXPANS. x10 non enfoncée), et
Z entre 10ns/div et 20ms/div en séquence 1-2-5.
(avec touche EXPANS. x10 enfoncée)
Exemples:
Longueur d'un train d'onde L = 7div
Durée de balayage utilisée Z = 0,1µs/div
Période recherchée T = 7 x 0,1 x 10
Fréquence de récurrence recherchée
F = 1 : (0,7 x 10
–6
Période du signal T = 1s
Base de temps Z = 0,2s/div
Longueur d'onde recherchée L = 1/0,2 = 5div.
Longueur d'un train d'ondes d'une tension de ronflement L = 1div,
Durée de balayage choisie Z = 10ms/div,
fréquence de ronflement recherchée
F = 1 : (1 x 10 x 10
Fréquence lignes TV F = 15625Hz,
Durée de balayage choisie Z = 10µs/div,
longueur d'onde recherchée
L = 1 : (15625 x 10
Longueur d'une onde sinusoïdale
L = 4div min., 10div max.,
fréquence F = 1kHz,
durée de balayage max. Z = 1 : (4 x 10
durée de balayage min. Z = 1 : (10 x 10
Visualisation de signaux
–6
= 0,7µs
) = 1,428MHz
–3
) = 100Hz.
–5
) = 6,4div
3
) = 0,25ms/div,
3
) = 0,1ms/div,
9
