successifs fréquents de l'oscilloscope peuvent également
endommager la cathode. du tube.
Rotation de trace TR
Malgré le blindage en mumétal du tube cathodique, des
influences du magnétisme terrestre sur la position horizontale
du faisceau peuvent souvent ne pas être totalement évitées.
Ceci dépend de l'orientation de l'oscilloscope au poste de
travail. La ligne horizontale du faisceau, au milieu de l'écran,
ne balaye alors pas tout à fait parallèlement aux lignes du
graticule. La correction de quelques degrés peut être
effectuée avec un tournevis sur le potentiomètre situé à
l'arrière de l'ouverture marquée TR.
Utilisation et réglage des sondes
Pour que la sonde utilisée restitue le signal sans déformation,
elle doit être adaptée exactement à l'impédance d'entrée
de l'amplificateur vertical.
Un générateur intégré dans l'oscilloscope délivre à cet effet
un signal rectangulaire ayant un temps de montée très court
(< 4 ns à la sortie 0,2 Vcc) et des fréquences d'environ 1 kHz
ou 1 MHz. Le signal rectangulaire peut être prélevé sur la
prise ronde se trouvant sous l'écran. Elle fournit un signal de
0,2 Vcc ± 1 % pour les sondes atténuatrices 10:1. Cette
tension correspond à une amplitude d'écran de 4 cm lorsque
l'atténuateur d'entrée se trouve sur le calibre 5 mV/div.
La sonde atténuatrice doit être adaptée à l'amplificateur
d'entrée de sorte qu'il n'y aie pas de distorsion du signal.
Dans ce but, un générateur intégré délivre un signal carré de
1kHz à fronts de montée rapide (<4ns). Ce signal est présent
sur l'embase située sous l'écran.
Cette sortie délivre 0,2Vcc±1% pour sondes atténuatrices
10:1. Lorsque l'atténuateur d'entrée est à 5mV/div cette
tension calibrée a une amplitude à l'écran de 4div.
Les prises de sortie ont un diamètre intérieur de 4,9mm, ce
qui correspond au diamètre extérieur du blindage des sondes
modulaires modernes ainsi que des sondes de la série F
(définies de façon internationale). Seul ce type de fabrication
assure une connexion extrêmement courte à la masse, ce
qui est essentiel pour obtenir une forme de signal sans
distorsion pour les signaux de haute fréquence non
sinusoïdaux.
Réglage 1kHz
Ce réglage par trimmer-C compense la charge capacitive de
l'entrée de l'oscilloscope. Par le réglage, la division capacitive
reçoit le même rapport de division que le diviseur de tension
ohmique. Aux hautes et basse fréquences il en résulte la
même division de tension que pour une tension continue.
(Pour des sondes 1:1 ou commutées sur 1:1 cet ajustage
n'est ni nécessaire, ni possible). Une condition préalable pour
ce réglage est le parallélisme de la trace avec les lignes
horizontales du graticule (voir «Rotation de trace TR»).
Raccorder une sonde atténuatrice 10:1 à l'entrée CHI après
avoir commuté l'oscilloscope sur la voie I, mettre le couplage
d'entrée sur DC, l'atténuateur d'entrée sur 5 mV/cm et le
bouton TIME/DIV. sur 0,2 ms/cm (les deux calibrés), puis
introduire la pointe de la sonde (atténuatrice 10:1) dans la
prise CAL.
Sous réserve de modifications
Mise en route et préréglages

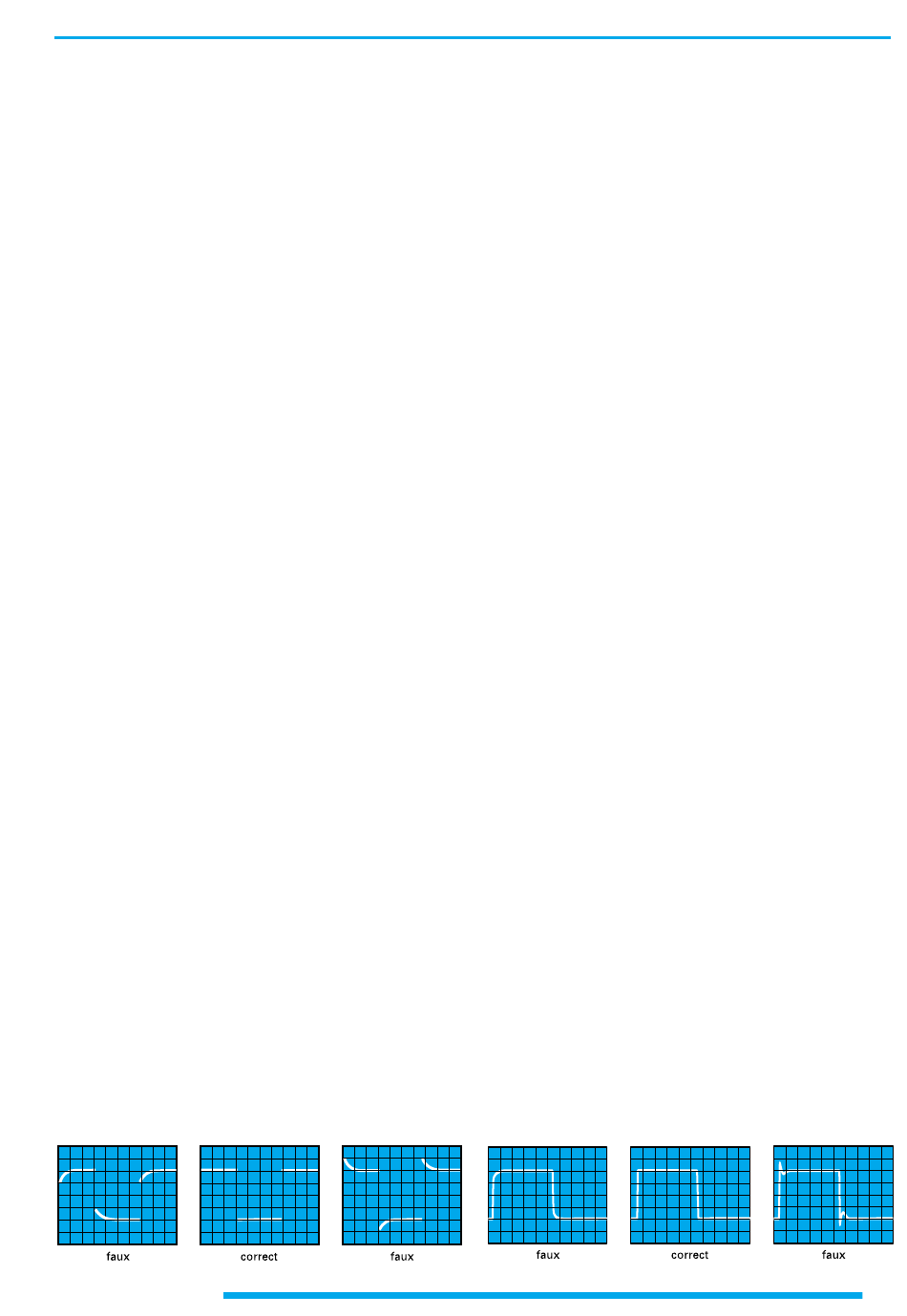

Sur l'écran on peut voir 2 trains d'onde. Il faut maintenant
ajuster le trimmer de compensation. Il se trouve en général
dans la sonde elle-même. Sur la sonde 100:1 HZ 53 il se
trouve dans un petit boîtier à la fiche BNC. Ajuster le trimmer
au moyen du tournevis isolé fourni jusqu'à ce que les crêtes
supérieures du signal rectangulaire soient exactement
parallèles aux lignes horizontales du graticule (voir fig.1kHz).
La hauteur du signal doit être de 4div±0,12div (3%). Les
flancs du signal ne sont pas visibles avec ce réglage.
Réglage 1MHz
Un réglage HF est possible avec les sondes HZ 51, 52 et 54.
Celles-ci possèdent des circuits de correction de distorsion-
résonance (trimmer R en combinaison avec des bobines et
condensateurs) avec lesquels il est possible d'ajuster la sonde
de la façon la plus simple près de la fréquence limite
supérieure de l'amplificateur vertical. Après ce réglage, on
obtient non seulement la bande passante maximale possible
avec la sonde, mais également un temps de propagation
constant sur toute la bande passante. Ainsi des distorsions
transitoires (suroscillations, arrondis, trous ou bosses) à
proximité du flanc de montée sont limitées à un minimum.
La bande passante de l'oscilloscope est alors entièrement
exploitable sans distorsions de forme de courbe, par
l'utilisation de sondes HZ 51, 52 et 54.
Pour faire ce réglage HF il faut au préalable disposer d'un
générateur de signaux carrés à faible temps de montée
(typiquement 4ns), et à faible impédance de sortie (env.50)
délivrant 0,2V à une fréquence de 1MHz. La sortie calibrage
de l'oscilloscope satisfait à ces conditions lorsque la touche
CAL. . . . . est enfoncée (1 MHz).
Raccorder une sonde du type HZ51, 52 ou 54 à l'entrée CHI
appuyer à présent sur la touche de calibrage 1 MHz, mettre
le couplage d'entrée sur DC, l'atténuateur d'entrée sur 5
mV/div. et le bouton TIME/DIV. sur 100ns/div. (les deux
calibrés), puis introduire la pointe de la sonde dans la prise
0,2 Vcc. Un train d'ondes s'affiche à l'écran, avec des fronts
de montée et de descente clairement visibles. Pour effectuer
maintenant l'ajustage HF, il est nécessaire d'observer le front
de montée ainsi que le coin supérieur gauche de l'impulsion.
La position des réglages pour la compensation HF est
également indiquée sur la notice des sondes.
Les critères pour le réglage HF sont :
• Front de montée raide
• Suroscillations minimales avec un toit aussi rectiligne que
possible.
La compensation HF doit être réalisée de façon à ce que le
passage du flanc de montée au toit carré ne soit pas trop
arrondi ni avec des oscillations. Les sondes avec un seul
point de réglage HF sont plus faciles à régler que celles qui
possèdent plusieurs points de réglage HF. Celles-ci par contre
permettent une meilleure adaptation.
Une fois terminé l'ajustage HF, l'amplitude du signal affiché
à 1MHz doit être contrôlée à l'écran. Elle doit avoir la même
valeur que celle indiquée durant l'ajustage à 1kHz.
CHI
CHI
CHI,
CHI
21
