• Remontez ensuite tous les composants dans l'ordre
inverse.

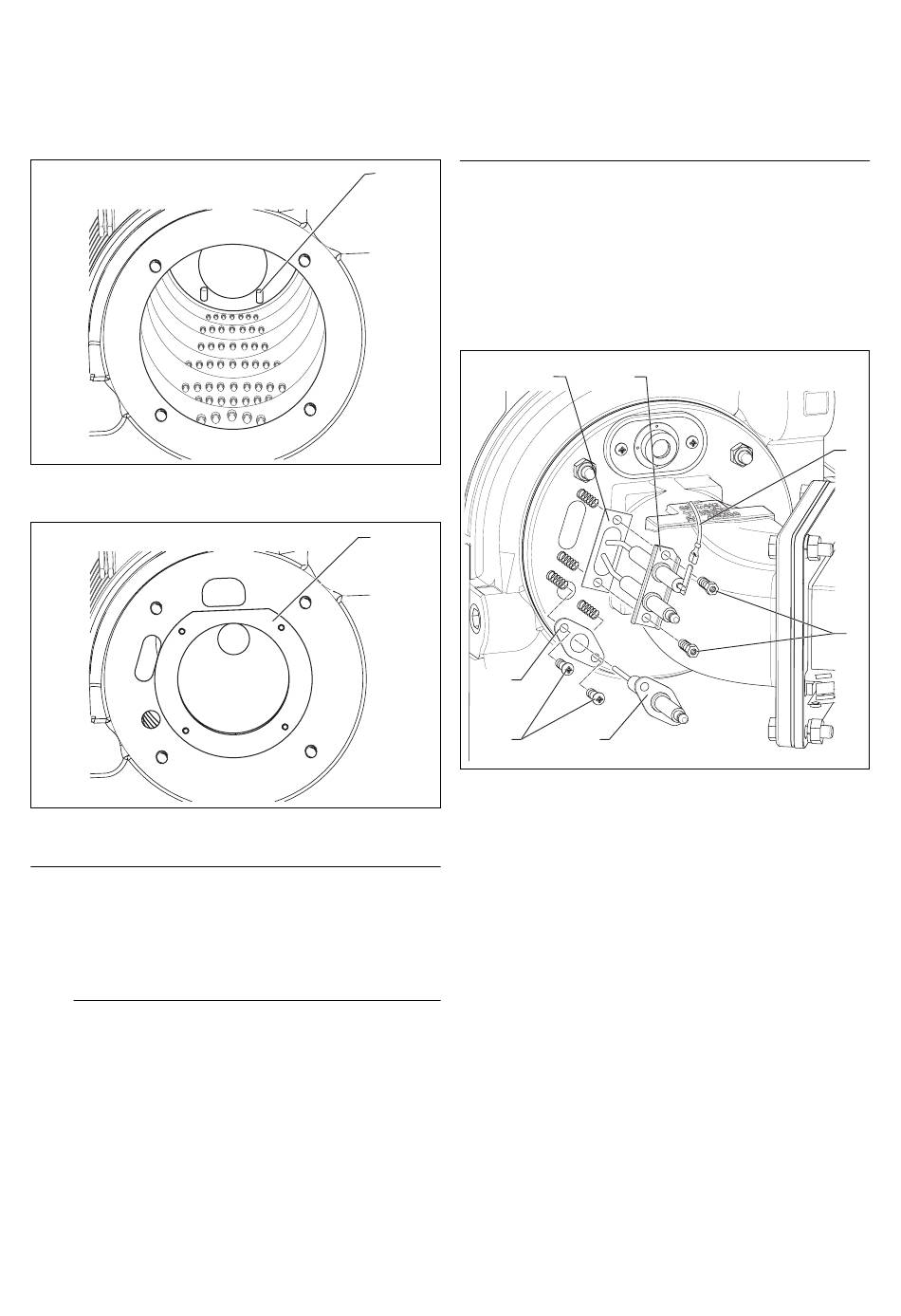

Fig. 8.7 Rainures de guidage du brûleur
Fig. 8.8 Tôle avant
h Remarque
En insérant le brûleur, veillez à ce que celui-ci
repose sur les rainures de guidage arrière
(1, fig. 8.7) dans l'échangeur thermique et à ce
que la tôle avant (2, fig. 8.8) se termine à fleur
de l'échangeur thermique.
Remarque
Serrez les vis sur le coude régulièrement à un
couple de 12 Nm.
• Ouvrez le robinet de gaz et vérifiez l'étanchéité au
gaz jusqu'à la robinetterie de gaz.
• Enclenchez la chaudière à gaz.
• Vérifiez l'étanchéité au gaz de la liaison gaz/air der-
rière la robinetterie de gaz et le long de tous les joints
du brûleur avec un détecteur de gaz.
• Resserrez si besoin les vis à un couple de 12 Nm.
Notice d'installation et de maintenance ecoCRAFT exclusiv 0020063364_05
8.11 Remplacement de l'électrode d'allumage et
d'ionisation/de surveillance
1
a Attention !
Risques de dysfonctionnements provoqués par
des dépôts ! Le dépôts sur les électrodes
peuvent être à l'origine de dysfonctionnements
de l'appareil. Remplacez donc une fois par an
les électrodes d'allumage et d'ionisation/de
surveillance. Le nettoyage n'est pas suffisant
et n'est donc pas autorisé.
6
2
5
4
Fig 8.9 Démontage de l'électrode d'allumage et
d'ionisation/de surveillance
• Retirez le câble de raccordement (1, fig. 8.9) de l'élec-
trode d'allumage (7, fig. 8.9) avec précaution.
• Desserrez les deux écrous de fixation (2, fig. 8.9) de
l'électrode d'allumage et retirez-la intégralement.
• Remplacez le joint (6, fig. 8.9) et montez la nouvelle
électrode d'allumage.
• Retirez avec précaution le câble de raccordement de
l'électrode d'ionisation/de surveillance (3, fig. 8.9).
• Desserrez les deux écrous de fixation (4, fig. 8.9) de
l'électrode d'ionisation/de surveillance et retirez-la in-
tégralement.
• Remplacez le joint (5, fig. 8.9) et montez la nouvelle
électrode d'ionisation/de surveillance.
• Serrez les deux écrous de fixation (2 et 4, fig . 8.9) à
2 Nm et reconnectez les câbles de branchement.
Entretien 8
7
3
1
2
