Remarque
Le câble est solidaire de l'électrode d'allu-
mage.
9.
Débranchez les connecteurs (12) et (13) du ventilateur
du moteur en appuyant sur les ergots de verrouillage.
10. Débranchez le connecteur du mécanisme gaz (10).
11. Débranchez le connecteur de la sécurité de surchauffe
(8) du haut.
12. Dévissez les vis (6) de la bride de fixation du brûleur.
13. Retirez l'ensemble de la liaison air/gaz (5) de l'échan-
geur thermique (7).
14. Vérifiez que le brûleur et l'échangeur de chaleur ne
sont ni endommagés, ni encrassés.
9.6

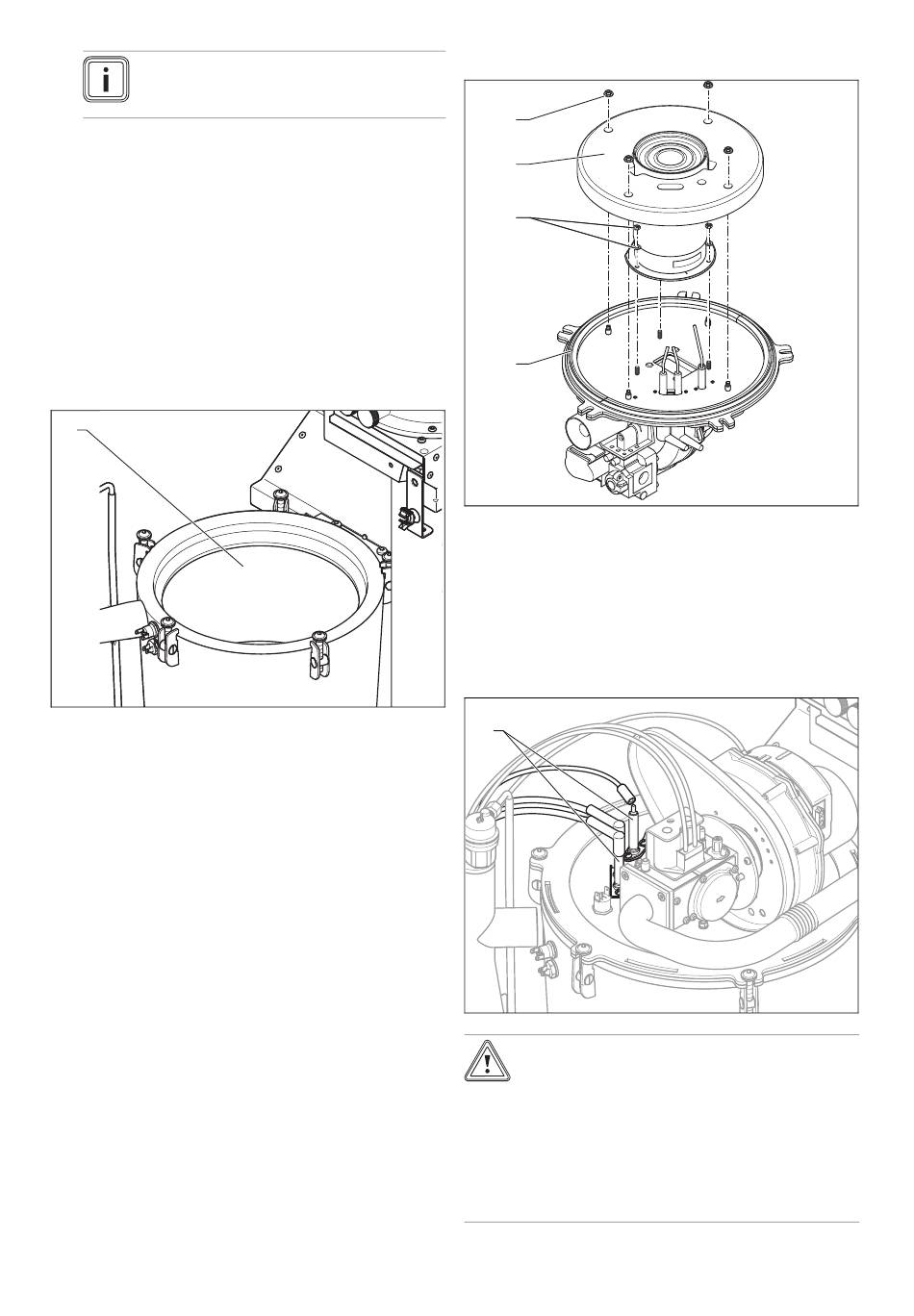

Nettoyage de l'échangeur de chaleur
1.
Protégez le boîtier électronique des éclaboussures.
1
2.
Démontez la partie inférieure du siphon de condensats
pour ne pas endommager l'éventuel dispositif de neu-
tralisation.
3.
Retirez les saletés de l'échangeur de chaleur (1) avec
un jet d'eau puissant ou une brosse en plastique.
◁
L'eau s'écoule de l'échangeur de chaleur par le biais
du système d'évacuation.
4.
Montez le siphon de condensats.
0020161004_06 ecoTEC plus Notice d'installation et de maintenance
Inspection et maintenance 9
9.7
Contrôle du brûleur
1
2
3
4
1.
Inspectez la surface du brûleur à la recherche d'éven-
tuels dommages. En présence de dommages, rempla-
cez le brûleur, joint inclus (→ page 33).
2.
Contrôlez la natte isolante (2) de la porte du brûleur. Si
vous constatez des signes de dommages, remplacez
l'isolant thermique (→ page 33).
9.8
Remplacement des électrodes d'allumage et
d'ionisation
1
Attention !
Risques de dommages en cas de détério-
ration des électrodes d'allumage et d'ioni-
sation !
Les électrodes risquent de subir des dom-
mages lors du montage.
▶
Montez la liaison gaz/air avant d'installer
des électrodes neuves.
29
