8 Entretien
8.9
Contrôle du pressostat
de l'air de combustion
• Vérifiez l'encrassement et la bonne fixation des
tuyaux raccordés au pressostat d'air de combustion
(1,voir fig. 8.4).
a
Attention !
Le raccord identifié « P1 » du pressostat d'air
de combustion doit être branché sur le tube
Venturi.
Le raccord identifié « P2 » du pressostat d'air
de combustion doit être raccordé entre la robi-
netterie de gaz et le tube Venturi.
1
P2
P1
3
P3
4

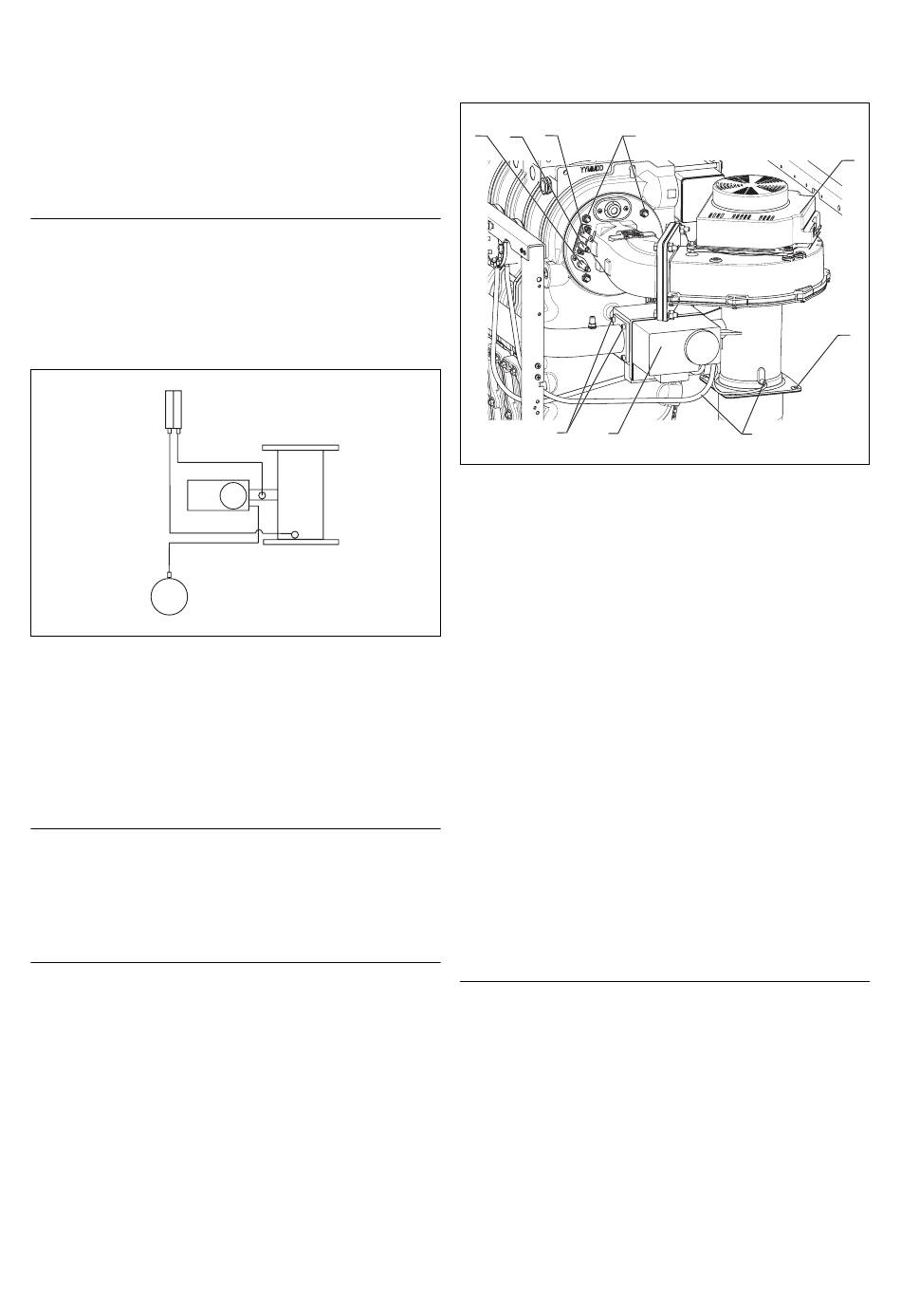

Fig. 8.5 Raccordement du pressostat d'air de combustion
Légende
1
Pressostat d'air de combustion
2 Venturi
3 Vanne gaz
4 Boîtier d'arrivée d'air
8.10
Nettoyage du brûleur
Danger !
d
Risque de dégâts matériels et de dommages
corporels !
Bloquez la conduite de gaz avant le démontage
du brûleur car sinon, du gaz pourrait s'échapper
de manière incontrôlée.
h
Remarque
Le nettoyage du brûleur doit être effectué une
fois par an. A cet effet, il est indispensable de
démonter l'unité brûleur/ventilateur en entier.
40
P2
P3
P1
2
6
8
7
5
4
Fig. 8.6 Démontage du brûleur
• Retirez l'habillage de protection avant.
• Rabattez le boîtier de commande.
• Desserrez les raccords situés sur la robinetterie de
gaz (4, fig. 8.6) et sur le ventilateur (1, fig. 8.6).
• Débranchez la ligne de terre (8, Fig
• Débranchez le connecteur de l'électrode d'allumage
(7, fig. 8.6) et de l'électrode d'ionisation/de surveillan-
ce (6, fig. 8.6).
• Débranchez les tuyaux de régulation (3, fig. 8.6) sur la
vanne de gaz et sur le venturi.
• Desserrez les quatre vis entre le venturi et l'amortis-
seur d'arrivée d'air ou le tube HT (2, fig. 8.6).
• Déposez avec précaution l'amortisseur d'arrivée d'air
avec le coude HT 87°.
• Desserrez les quatre vis M5 (5, fig. 8.6) sur le tube à
gaz (filtre gaz) / robinetterie de gaz.
• Desserrez les quatre écrous M8 (9, fig. 8.6) sur
l'échangeur thermique.
• Sortez l'unité complète, composée de la bride du
coude, du ventilateur, du venturi et de la robinetterie
de gaz, vers l'avant et déposez-la avec précaution.
• Retirez le joint entre l'échangeur thermique et la bride
du coude.
• Extrayez le brûleur avec précaution vers l'avant.
a
Attention !
Risque d'endommagement de la surface du brû-
leur !
Veillez à ne pas endommager la surface du
brûleur lors du nettoyage !
• Nettoyez le brûleur par soufflage d'air comprimé de
l'extérieur vers l'intérieur à l'extérieur de la pièce de
montage. Si vous ne disposez pas d'air comprimé,
vous pouvez également rincer le brûleur à l'eau. En
cas de fort encrassement, le brûleur doit être rempla-
cé.
Notice d'installation et de maintenance ecoCRAFT exclusiv 0020063364_05
