2 Description de l'appareil
Vue d'ensemble du panneau de commande
9
8
7
6
5

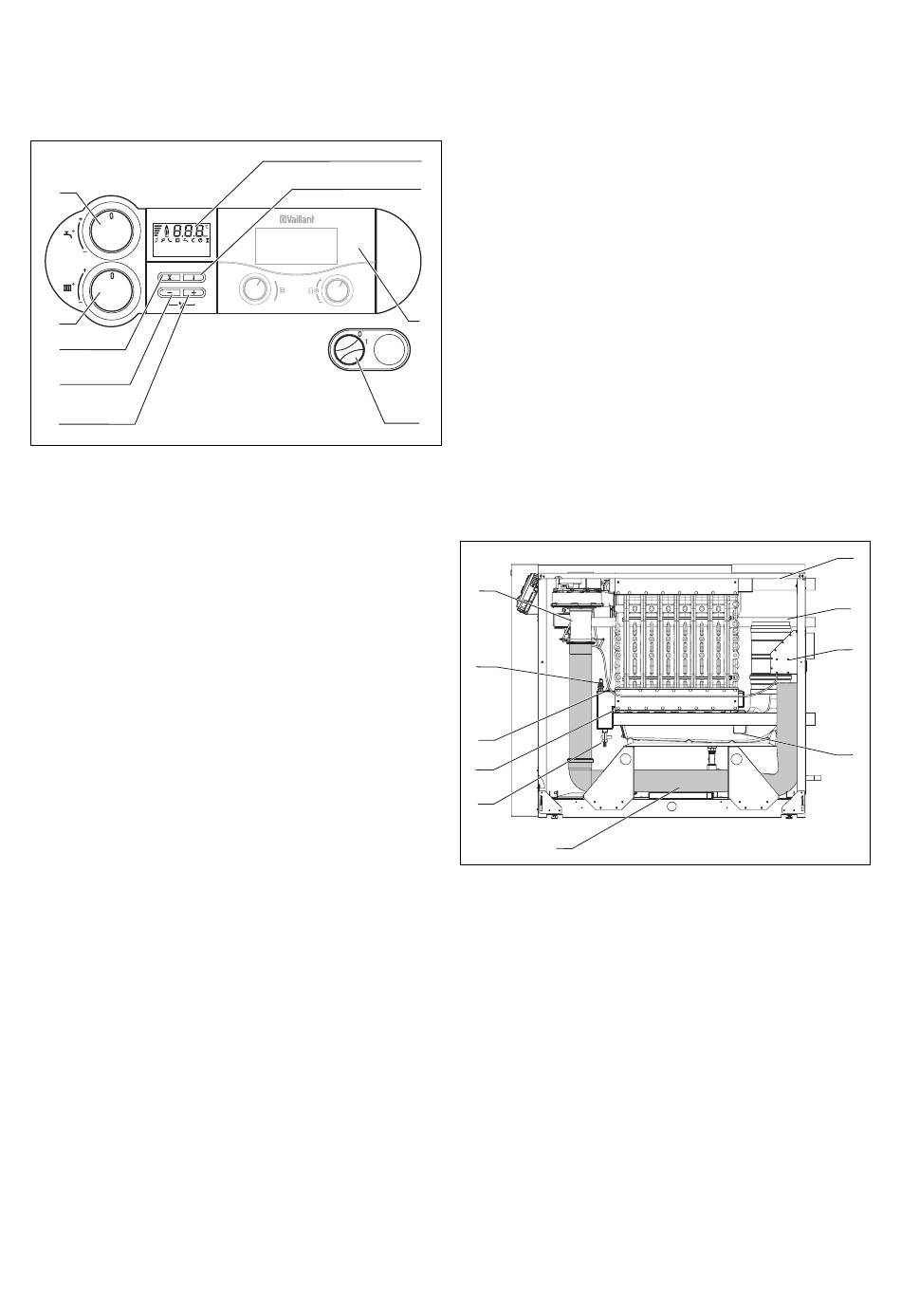

Fig. 2.2 Eléments de commande ecoCRAFT exclusiv
Ouvrez le clapet avant en soulevant la poignée argentée
et désassemblez-le. Les éléments de commande qui sont
alors visibles (fig. 2.2) ont les fonctions suivantes :
1 Ecran d'affichage de la température actuelle de
départ du chauffage, de la pression de remplissa-
ge de l'installation de chauffage, du type de fonc-
tionnement ou de certaines informations supplé-
mentaires
2 Touche « i » permettant d'obtenir des informa-
tions
3 Régulation intégrée (accessoire)
4 Commutateur principal de mise en marche/arrêt
de l'appareil
5 Touche « + » permettant de passer aux pages
suivantes de l'affichage écran (pour l'installateur
pour les travaux de réglage et la recherche
d'erreurs) ou d'afficher la température du ballon
(VC avec sonde du ballon)
6 Touche « - » permettant de passer aux pages
précédentes de l'affichage écran (pour l'installa-
teur pour les travaux de réglage et la recherche
d'erreurs) ou d'afficher le pression de remplissa-
ge de l'installation de chauffage à l'écran
7 Touche « Réinitialisation » permettant de réini-
tialiser certaines anomalies
6
8 Bouton rotatif de réglage de la température de
départ du chauffage. En cas d'exploitation des
modèles VRC 430, VRC 630, VRS 620, position-
1
nez-le sur la butée de droite afin de ne pas limi-
2
ter la température de départ maximum pour le
régulateur.
9 Sélecteur permettant de régler la température
du ballon (pour les appareils raccordés à un bal-
lon VIH). En cas d'utilisation du VRC 430 pour le
régulateur pour la commande de la température
3
du ballon, positionner le régulateur sur la butée
droite afin que la plage de fonctionnement du ré-
gulateur d'eau chaude dans le VRC 430 ne soit
pas limitée.
- butée gauche protection antigel 15 °C
- butée droite max. 65 °C
4
En fonction du réglage sous d.20, réglable de
50 °C à 70 °C (réglage d'usine : 65 °C)
Vue d'ensemble des éléments de fonction
10
9
8
7
6
5
Fig. 2.3 Vue latérale droite
Légende
1 Départ
2 Tube à gaz
3 Boîte d'aération avec filtre à poussière
4 Bac à condensats
5 Flexible d'arrivée d'air
6 Robinet de remplissage / vidange
7 Retour
8 Retour CTN
9 Capteur de pression d'eau
10 Venturi
Notice d'installation et de maintenance ecoCRAFT exclusiv 0020063364_05
