Pompe de circuit de chaudière, régime fixe
• Raccordez la pompe du circuit de chaudière au niveau
du connecteur enfichable vert ProE sur la barrette de
connexion.

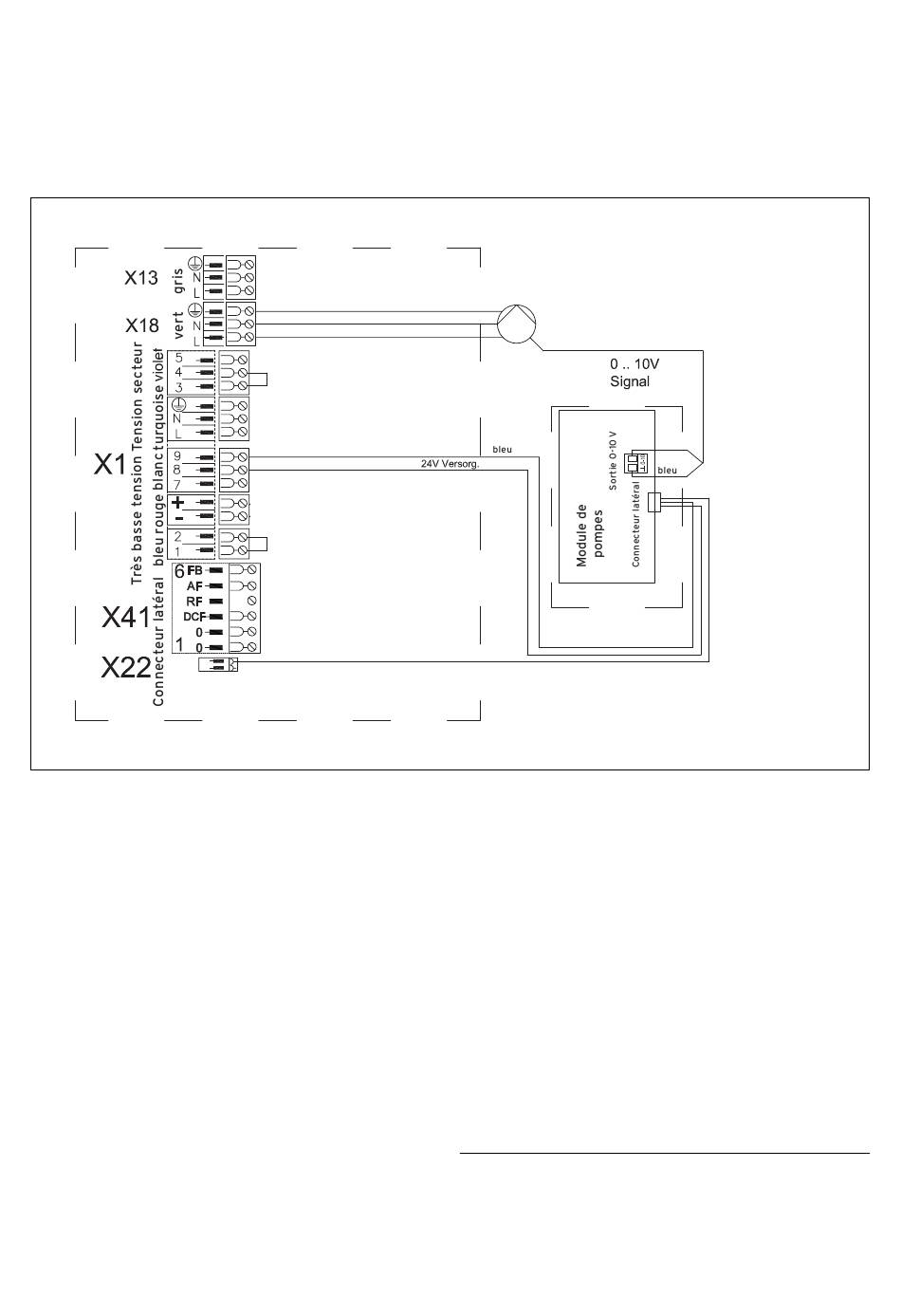

Fig. 5.8 Plan de raccordement électrique VKK 806/3-E-HL à
VKK 2806/3-E-HL
Pompe de circuit de chaudière, à régulation de vites-
se
• Raccordez la pompe de circuit de chaudière au
connecteur enfichable Pro E vert, à la barrette de
connexion, raccordez en plus le câble de commande
au boîtier d'adaptation 0 — 10 V, qui se trouve à côté
des deux capsules de pression dans l'appareil. Veillez
dans ce contexte à la polarité, puisque la pompe ne
fonctionne qu'à sa vitesse minimale lorsque les
conducteurs ne sont pas correctement raccordés.
Thermostat de départ externe
Un thermostat de départ, par ex. pour la protection des
chauffages au sol, peut être intégré électriquement
dans la chaîne de sécurité au niveau des bornes « ther-
mostat contact ».
Notice d'installation et de maintenance ecoCRAFT exclusiv 0020063364_05
Pompe de charge
Entrée secteur
Régulateur ext./
thermostat d'ambiance 7-8-9
Raccord eBus
Thermostat contact
Connecteur accessoire
régulateur VCR 4xx
ou démarrage unique pompe circ.
Signal PWM pompe
Chauffage-/
pompe de circuit de chaudière
rouge
noir
Limiteur de température de sécurité pour gaz
d'échappement
• Raccordez le limiteur de température pour les gaz
d'échappement dans la conduite du boîtier sous pres-
sion des gaz d'échappement, consulter pour cela la
notice fournie pour les accessoires.
Surveillance de la pression du gaz
• Un contrôleur de la pression de gaz peut être intégré
électriquement dans la chaîne de sécurité au niveau
des bornes « thermostat contact ».
Pompe de circulation de l'eau de condensation
• Branchez la sortie d'alarme d'une pompe de circula-
tion de l'eau de condensation sur le connecteur
« thermostat contact ».
h
Remarque
Si plusieurs contacts doivent être raccordés
sur le raccord « thermostat contact », il faut
raccorder ceux-ci en série, et non en parallèle !
Installation 5
blanc
21
