vacuubrand MD 4C EX Vario Mode D'emploi page 47

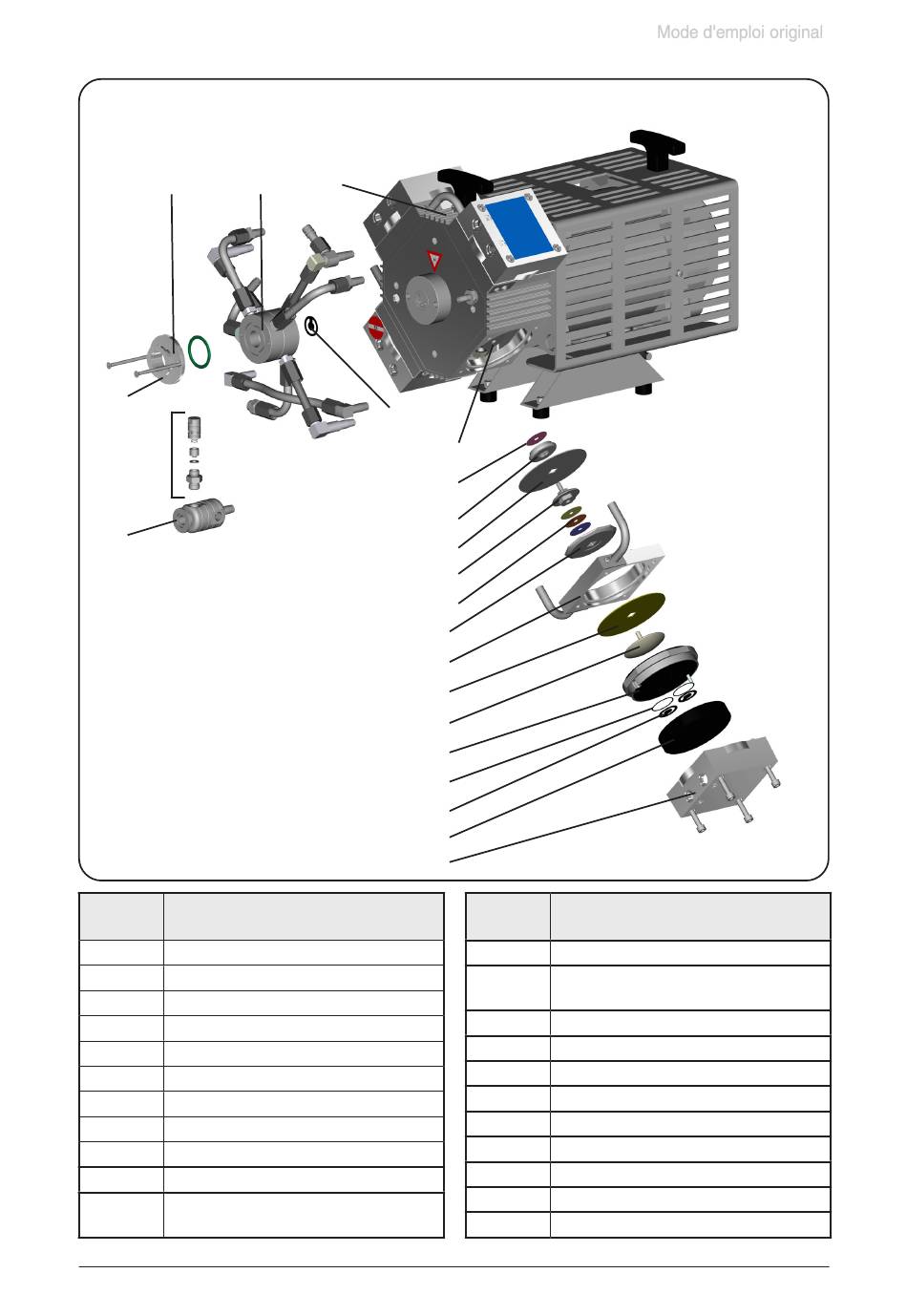

Vue éclatée des pièces de la tête de pompe (Fig. MD 4C EX)
19
18
17
16
Position
1 couvercle de carter
2 couvercle de carter, partie intérieure
3 Ventil
4 joint torique
5 couvercle de tête
6 disque de fixation de la membrane
7 membrane de travail
8 bride intermédiaire
9 disque de support de la membrane
10 rondelle
disque de fixation de la membrane
11
de sécurité
Ce document doit être transmis et utilisé inchangé et dans son intégralité. L'utilisateur est responsable de vérifier soigneusement
la validité de ce document concernant son produit.
page 47 de 68
20 22
21
Désignation
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Position
12 membrane de sécurité
disque de support de la membrane
13
de sécurité
14 rondelle
15 bielle
16 refoulement
17 soupape de surpression
18 aspiration
19 écran du distributeur
20 distributeur
21 clapet interne de surpression
22 carter
Désignation
