- Page 1 Erste Schritte First Steps Premier démarrage SET100 Art. Nr. / art. no. / Art. n° 60100 1. Auflage / 1 edition / 1 édition, 0215 B.B.10.0015...
- Page 2 Geräte. Wenn Sie Fragen haben, auf die Sie auch nach Durcharbeit dieser Informationen keine Antwort finden, so helfen wir Ihnen gerne weiter. Auf vier verschiedene Arten können Sie mit der Lenz Elektronik GmbH Kontakt aufnehmen: Postanschrift: Lenz Elektronik GmbH...
- Page 3 Digital plus by Lenz ® Die Komponenten des SET100 des Systems wurden vor Auslieferung einem intensiven Test unterzogen. Lenz Elektronik GmbH garantiert für einen fehlerfreien Betrieb, wenn Sie die folgenden Hinweise beachten: Die Komponenten des SET100 dürfen nur mit anderen Komponenten Digital plus by Lenz ®...
- Page 4 Erste Schritte SET100 Funktionsumfang des SET100 Mit dem SET100 können Sie: bis zu 9999 Digitalloks und eine konventionelle Lok steuern, bis zu 28 Funktionen in Lokdecodern schalten, Funktionen in Lokdecodern auf Dauer- oder Momentbetrieb einstellen, Fahrstufenmodus zu den Lokadressen einstellen, ...
- Page 5 Handregler Handregler Interface LH01 LH100 LAN/USB XpressNet: 4 Drähte (L,M,A,B) Trafo (U,V) Zentrale Rückmeldung Programmiergleis (P,Q) 2 Drähte (R,S) Verstärker LZV100 zum Gleis (J,K) Schalt- Lok- Rückmelder decoder decoder Diese Grafik zeigt einfachen Systemaufbau ® Digital plus by Lenz Systems.

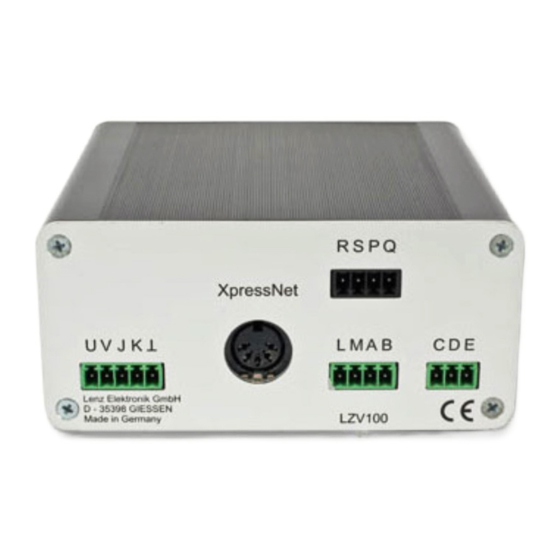

- Page 6 Erste Schritte SET100 Anschluß und Inbetriebnahme Die Anschlüsse an der LZV100 sind als steckbare Schraubklemmen ausgeführt. 4.1 Anschluß der LZV100 an die Gleise Verbinden Sie die Klemmen J und K der LZV100 mit dem Anschlußgleis Ihrer Modellbahn: Anschluß 2-Leiter-Gleise Anschluß Gleis mit Mittelleiter Gleisanschluss der LZV100 dürfen...
- Page 7 4.2 Anschluß des Handreglers LH100 an die LZV100 Den 5-poligen DIN-Stecker des Anschlusskabels stecken Sie in die 5- polige DIN-Buchse an der Rückseite Ihrer LZV100: 4.3 Anschluß der LZV100 an den Transformator Verbinden Sie die Klemmen U und V der LZV100 mit den Anschlussklemmen des Transformators TR100 (oder TR200) Die Anschlüsse U,V zur Stromversorgung der LZV100...
- Page 8 Erste Schritte SET100 Inbetriebnahme Stecken Sie den Netzstecker des Transformators in die Steckdose. Wir gehen im Folgenden davon aus, dass Sie eine Lok mit der Adresse 3 einsetzen. Stellen Sie die Lokomotive mit eingebautem Decoder auf die Gleise Ihrer Modellbahn. 5.1 Erste Fahrt Bei der ersten Inbetriebnahme wird die werkseitig eingestellte...
- Page 9 SET100 in the operating manuals of the respective devices. If you still have unanswered questions even after reading this operating manual, then please contact us. There are four different ways of contacting Lenz Elektronik GmbH: Postal Lenz Elektronik GmbH address:...
- Page 10 ® The components of the SET100 of the system were submitted to intensive testing before delivery. Lenz Elektronik GmbH guarantees fault-free operation if you follow the advice given below: The components of the SET100 are authorised for operation only with Digital plus by Lenz ®...
- Page 11 Range of functions of the SET100 With the SET100 you may: control up to 9999 digital locomotives and 1 conventional locomotive switch up to 28 functions in locomotive decoders set functions in locomotive decoders to continuous or instantaneous operation ...
- Page 12 XpressNet: 4 wires (L,M,A,B) Transformer (U,V) command station with feedback Programming track (P,Q) 2 wires (R,S) amplifier LZV100 To the track (J,K) Feedback Switch Locomotive modul decoder decoder This graphic presentation shows the simple system design of the Digital plus by Lenz system.
- Page 13 Connection and initial operation All the LZV100 connections are designed as pluggable terminal screws. 4.1 Connecting the LZV100 to the tracks Connect terminals J and K of the LZV100 to the siding track of your model railway: Connection: 2-wire tracks Connection: track with neutral wire The LZV100 track connection...
- Page 14 First Steps SET100 4.2 Connecting the manual control LH90 / LH100 to the LZV100 Plug the 5-pole DIN-plug of the connecting cable into the 5-pole DIN- plug at the rear of your LZV100: 4.3 Connecting the LZV100 to the transformer Connect terminals U and V of the LZV100 to the connecting terminals of the transformer TR100 (or TR200) Connections U,V to the power supply of the LZV100...
- Page 15 Initial operation Plug the mains plug of the transformer into the mains plug socket. We assume in this example that you are operating a locomotive with the address 3. Place the locomotive with an installed decoder on the tracks of your model railway system. 5.1 First run During the first run, the locomotive address 0003 (factory...
- Page 16 First Steps SET100...
- Page 17 Si vous désirez poser des questions à propos de sujets sur lesquels ces modes d'emploi ne vous donnent pas de réponse, veuillez nous contacter. Il existe différentes possibilités de contacter la firme Lenz Elektronik GmbH. Adresse...
- Page 18 ® Les composants du SET100 du système ont subi un test intensif avant leur mise sur le marché. Lenz Elektronik GmbH garantit un fonctionnement impeccable si vous respectez les règles suivantes. Les composants du SET100 ne peuvent être utilisés qu’avec les Digital plus by Lenz ®...
- Page 19 Fonctionnalité du SET100 Avec le SET90 / SET100, vous pouvez : piloter jusqu'à 9999 locomotives digitales et une locomotive conventionnelle ; commuter jusqu'à 28 fonctions dans les décodeurs de locomotive ; régler dans le décodeur de locomotive les fonctions sur fonctionnement permanent ou momentané...
- Page 20 4 câbles (L,M,A,B) Transfo (U,V) Centrale Bus de amplificate Voie de programmation (P,Q) rétrosignalisation LZV100 2 câbles (R,S) Vers voie (J,K) Poste de Décodeur de Décodeur de rétrosi- commutation locomotive gnalisation graphique montre structure simple système Digital plus by Lenz.
- Page 21 Connexions et mise en service Les connexions à la LZV100 se font au moyen de bornes à vis. 4.1 Connexion de la LZV100 à la voie Reliez les bornes J et K de la LZV100 à la voie. Connexion à la voie en système 2 rails.
- Page 22 Premier démarrage SET100 4.2 Connexion du régulateur LH100 à la LZV100 Insérez l'extrémité munie d’une fiche pentapolaire DIN mâle dans la douille pentapolaire femelle située sur la face arrière de votre LZV100. 4.3 Connexion de la LZV100 au transformateur Reliez les bornes U et V de la LZV100 aux bornes du transformateur TR100 (ou TR200).
- Page 23 Mise en service Insérez la fiche du transformateur dans la prise de courant domestique. Dans ce qui suit, il est supposé que vous avez posé sur la voie de votre réseau une locomotive avec décodeur portant l'adresse 3. 5.1 Premier démarrage Lors de la première mise en service, c'est l'adresse 0003 qui apparaît sur l'écran du...
- Page 24 SET90 / SET100 Nicht geeignet für Kinder unter 3 Jahren wegen verschluckbarer Kleinteile. Bei unsachgemäßem Gebrauch besteht Verletzungsgefahr durch funktionsbedingte Kanten und Spitzen! Nur für trockene Räume. Irrtum sowie Änderung aufgrund des technischen Fortschrittes, der Produktpflege oder anderer Herstellungsmethoden bleiben vorbehalten.
