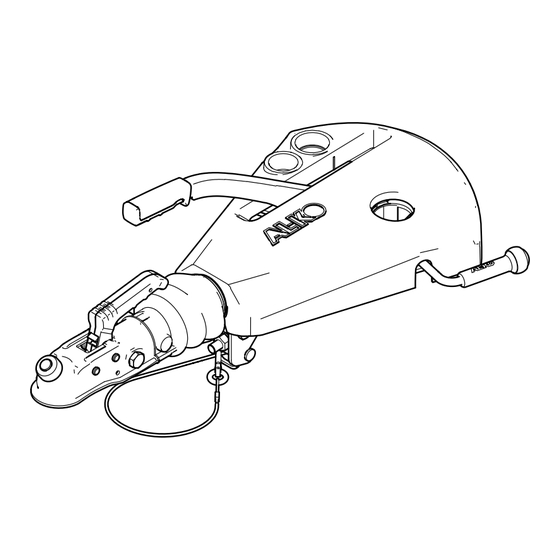

AL-KO V Traduction Du Mode D'emploi Original
  1. Manuels
  2. Marques
  3. AL-KO Manuels
  4. Outils
  5. V
  6. Traduction du mode d'emploi original

AL-KO V Traduction Du Mode D'emploi Original

Masquer les pouces Voir aussi pour V:
