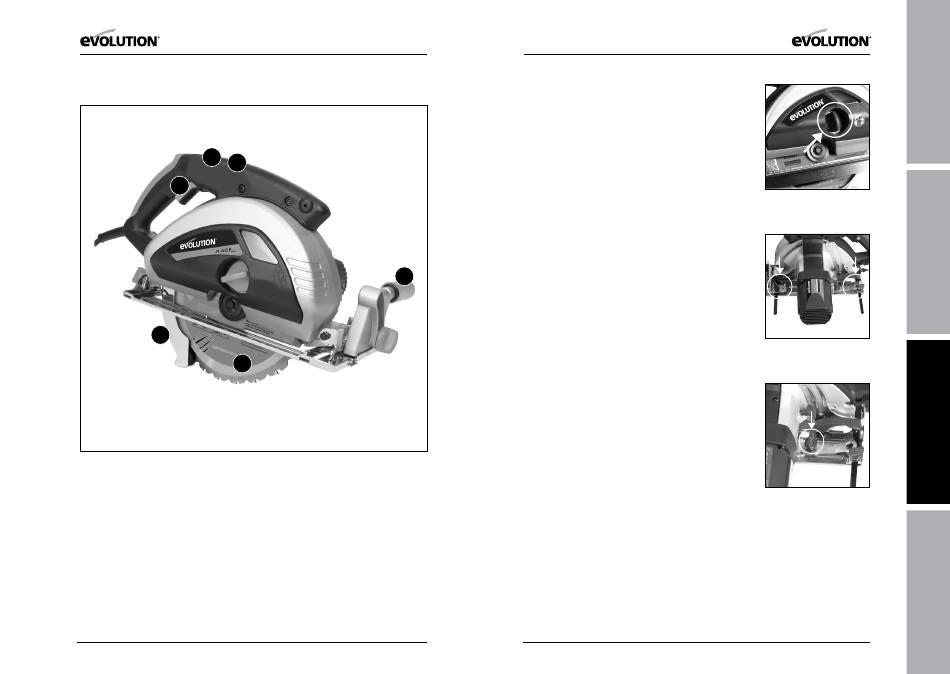

DéMARRAGE – VuE D'ENSEMBLE DE L'OuTiL
4
3
1
5
6
1. iNTERRuPTEuR MARChE/ARRÊT
2. POiGNéE AVANT AuXiLiAiRE
3. iNTERRuPTEuR LASER MARChE/ARRET
4. COMPARTiMENT DE BATTERiE LASER
5. PROTECTiON DE LAME BASSE
6. LAME EN PLACE
58
www.evolutionpowertools.com
2
www.evolutionpowertools.com
ASSEMBLAGE ET PRéPARATiON
ATTENTiON : Débranchez toujours l'outil du secteur avant
d'effectuer un réglage.
Cette scie est équipée d'un câble d'alimentation et d'une prise
homologués dans le pays d'utilisation. Ne changez pas ou ne
modifiez pas le câble d'alimentation.
iNSTALLATiON ou RETRAiT D'uNE LAME.
ATTENTiON : N'utilisez que des lames Evolution d'origine
ou des lames approuvées par Evolution et conçues pour
cet outil. Assurez-vous que la vitesse maximum de la lame est
compatible avec celle de l'outil. Ne réalisez cette opération
qu'une fois l'outil débranché du secteur.
Note : Le port de gants protecteurs est recommandé lors
de la manutention de la lame et pendant l'installation ou le
changement de lame.
• Placez la scie sur une surface plate et stable.
• Retirez de l'outil le collecteur de poussières en desserrant les
(2) deux gros écrous moletés. (image 1).
Note : Les écrous moletés sont captifs et ne peuvent être retirés
de l'outil.
• Bloquez le mandrin en embrayant le verrou de mandrin.
(image 2)
• Avec la clé hexagonale fournie, desserrez et retirez la vis à
tête creuse du mandrin et l'embase extérieure de l'arbre de la
lame. (image 3)
• Si le guide parallèle est en place, retirez le en desserrant les
deux (2) vis moletées et faites glisser le guide hors du sabot
(image 2)
• Retirez la clé du sabot en retirant la vis moletée et en
faisant glisser la clé hors de l'outil (image 3)
59
EN
Fig. 1
ES
Fig. 2
FR
Fig. 3
NL
