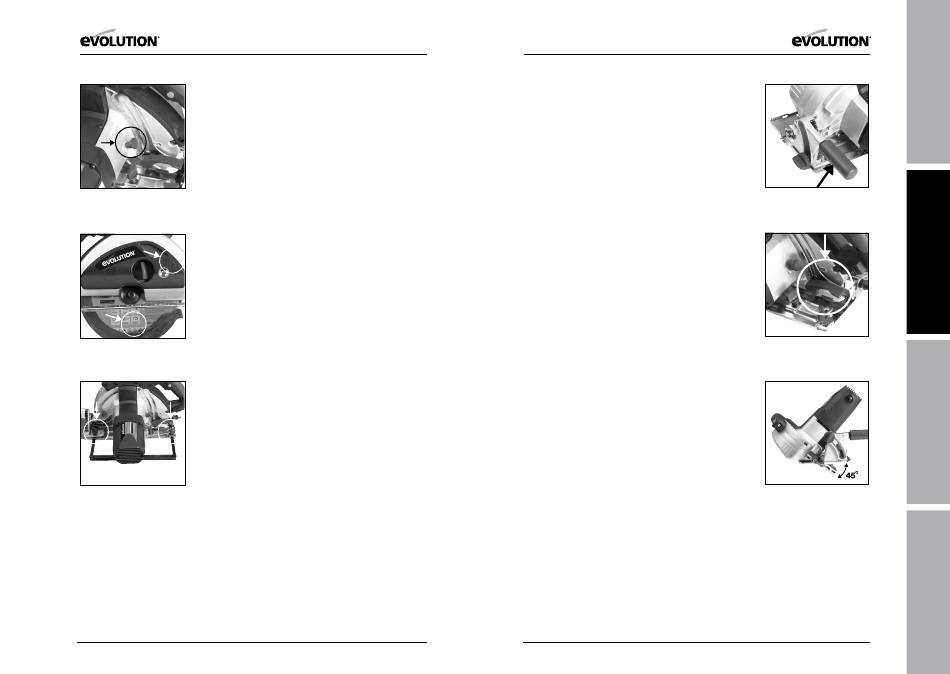

• Pulse el botón de bloqueo del eje para bloquear el eje. (Fig. 4)
• Desatornille el perno del eje con la llave para tuercas.
Nota: El perno del eje tiene una rosca a derechas.
• Retire la hoja de la sierra, dejando la brida interior de la hoja
en su posición de servicio.
• Limpie minuciosamente las bridas interior y exterior de
accionamiento de la hoja y la superficie de montaje de la
hoja antes de instalar una hoja nueva.
• Asegúrese de que la dirección de las flechas de rotación
Fig. 4
impresas en la hoja coincidan con la dirección de la flecha de
rotación que se encuentra en el recogedor de virutas. (Fig. 5)
• Vuelva a instalar la brida exterior de accionamiento y el
perno del eje.
• Conecte el pasador de bloqueo del eje y apriete firmemente
el perno del eje con la llave para tuercas.
• Vuelva a colocar el recogedor de virutas y apriete bien el
tornillo de mariposa.
• Compruebe que el pasador de bloqueo del eje está
totalmente suelto rotando la hoja con la mano.
• Vuelva a colocar la llave para tuercas y asegúrela en la placa
de soporte con el tornillo de mariposa.
• En caso necesario, vuelva a colocar la regla paralela.
Fig. 5
Regla paralela
Puede acoplarse una regla paralela (para ayudar al cortar al hilo)
en la placa de asiento de la máquina. Los brazos de las reglas
deben introducirse en las ranuras rectangulares que hay en los
bordes elevados de la placa de asiento y deslizarlos por debajo
de los tornillos de mariposa de bloqueo. (Fig. 6)
Nota: la regla paralela puede montarse en cualquiera de los
lados de la placa de soporte y sólo puede montarse y ajustarse
con la máquina desconectada de la fuente de alimentación.
Fig. 6
Ajuste la regla paralela de modo que quede a la distancia correcta
de la hoja y apriete los dos tornillos de mariposa. Compruebe que
la guía paralela esté en paralelo con la hoja de la sierra.
38
www.evolutionpowertools.com
www.evolutionpowertools.com
Mango auxiliar (Fig. 7)
El mango auxiliar (incluido) se puede atornillar en el borde que
se encuentra en el cuadrante de bloqueo de bisel. Este mango
permitirá al operador adoptar una posición conveniente para la
mano izquierda (o derecha) durante las operaciones de corte.
Ajuste de la profundidad de corte
Suelte el cierre de palanca (Fig. 8) para ajustar la profundidad
de corte deseada. Ajuste la profundidad de corte al grosor de la
pieza de trabajo. A menos de un diente completo de los dientes
de la hoja debe ser visible por debajo de la pieza de trabajo.
Nota: mire siempre si hay obstrucciones debajo de de la
superficie de trabajo que pudieran interferir en el ajuste de la
profundidad de corte.
Apriete bien el cierre de palanca para bloquearlo en la posición
requerida.
Ajuste del ángulo de corte
• Afloje el tornillo de bloqueo de bisel que se encuentra en la
parte delantera de la sierra.
• Afloje el tornillo de bloqueo de bisel posterior que se encuentra
en la parte posterior de la placa de soporte de la máquina.
• Incline la hoja al ángulo deseado (Fig. 9)
• Apriete bien los dos tornillos de bloqueo de bisel.
Nota: en el cuadrante de bloqueo de bisel hay un escala de
ángulos (0
– 45
) de ayuda durante el ajuste.
0
0
CONSEjOS SOBRE EL uSO DE LA MáQuiNA
Realice las comprobaciones rutinarias de seguridad cada vez
que utilice la máquina.
Compruebe que todos los protectores de seguridad funcionan
correctamente y que todos los mangos/tornillos de ajuste están
bien apretados.
Compruebe que la hoja es segura y está bien instalada. Compruebe
también que se trata de la hoja correcta para el material a cortar.
Compruebe la integridad del cable de alimentación.
Fije siempre que pueda la pieza de trabajo a un soporte rígido
como un banco o un caballete de serrar.
39
EN
Fig. 7
ES
Fig. 8
FR
Fig. 9
