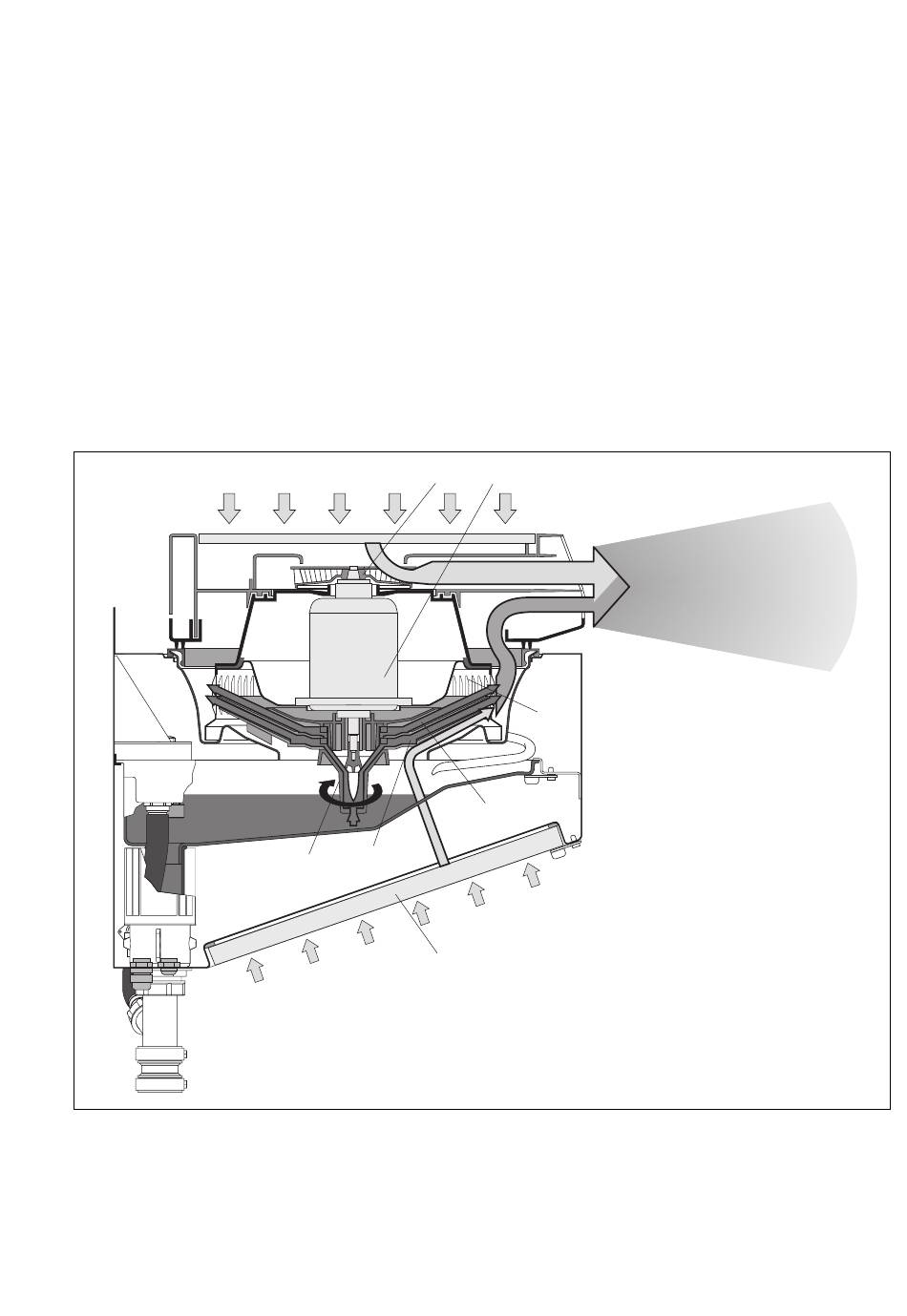

Principe de fonctionnement
Le système d'humidification adiabatique ABS2 fonctionne selon le principe
de l'atomisation.
L'eau est aspirée hors du bac à eau à travers le manchon d'aspiration (1)
et projetée par le plateau de ventilation (2) et des plateaux de projection (3)
contre la couronne d'atomisation (4). Ce faisant, l'eau est transformée en
aérosols (brouillard).
A l'aide du plateau de ventilation (2), l'appareil aspire de l'air de la pièce sur
le côté inférieur de l'appareil, à travers un filtre (FU1) ou (FU2). Ce flux d'air
primaire transporte les aérosols vers la sortie de l'atomiseur.
A l'aide du ventilateur (6), l'appareil aspire de l'air de la pièce sur le côté
supérieur de celui-ci (dans le cas de l'unité d'atomisation AU35), resp. à
travers l'ouverture annulaire (dans le cas de l'unité d'atomisation AU90).
Cet air est également mené vers la sortie de l'atomiseur. Par la séparation
de ces deux flux d'air, on obtient une distribution régulière des aérosols
dans l'air du local.
6
5
4
3
2
1
FU1/FU2
L'entraînement de l'unité d'atomisation est assuré par un moteur électrique
(5) sans entretien et commandé par un hygrostat externe et par la commande
de l'unité de base.
Dans les deux versions fondamentale de l'unité de base, l'alimentation du
bac à eau est commandée par un interrupteur de niveau ainsi que par la
vanne d'alimentation (SU11/DU11), resp. par les deux vannes d'alimenta-
tion (SU21/DU21).
