4.3
Branchements de l'eau
•
Percez les trous (ø12 mm) et introduisez les chevilles fournies dans les
trous.
•
Vissez les vis jusqu'à une distance de 8 mm entre la paroi et la tête de
la vis.
•
Suspendez l'unité de base aux vis et bloquez les vis. Contrôlez encore
une fois la fixation horizontale avec le niveau à eau.
•
Introduisez l'unité de filtrage (FU1 ou FU2) depuis le bas dans la fixation
de l'unité de base. Faites-la pivoter vers le haut et fixez-la avec les
verrous de fixation.
Remarque: Les unités de filtrage sont carrées et peuvent s'introduire
dans une position quelconque.
•
Introduisez l'insert depuis le haut dans l'unité de base (observez la
position correcte).
•
Introduisez l'unité d'atomisation avec précaution depuis le haut dans
l'unité de base et tournez-la dans la position voulue.
Attention! Veillez à ne pas coincer le câble électrique de l'unité d'atomi-
sation.
•
AU90: Placez le capot de renvoi, puis le capot antibrouillard sur l'unité
d'atomisation. Placez également le filtre annulaire (si présent).
•
Enfichez le câble électrique de l'unité d'atomisation sur le côté gauche
de l'unité de base.

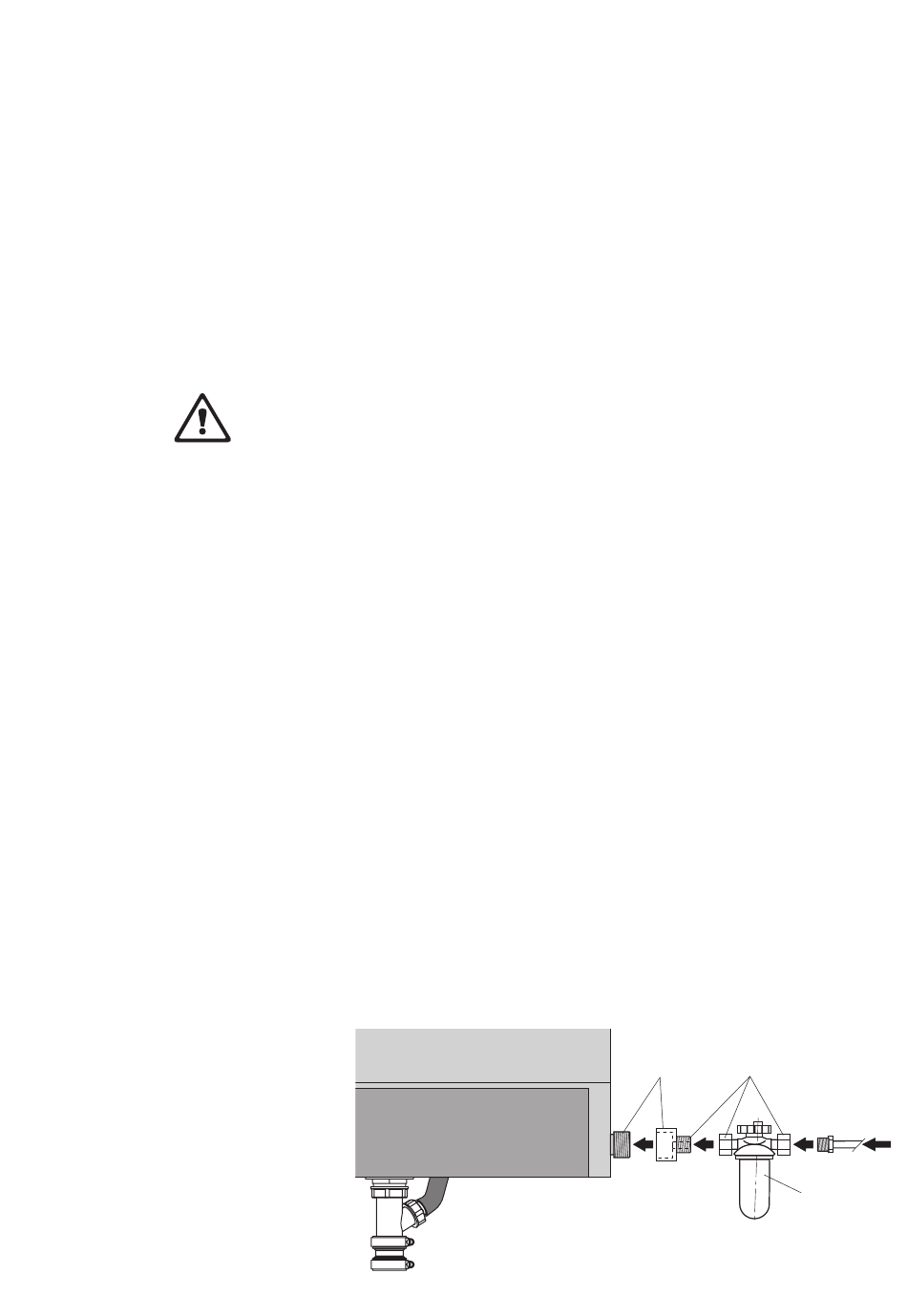

Alimentation de l'eau
La conduite de l'eau sous pression est réalisée avec un tuyau de ø 8/6 mm
et raccordée avec le branchement de l'eau sous pression de l'unité de base
(filetage extérieur G 3/4" resp. G 1/2"). Afin de protéger la/les vanne(s)
d'admission contre l'encrassement, il est formellement prescrit d'insérer
une vanne à filtre à tamis (option Z261, par ex.) dans la conduite d'ali-
mentation d'eau. Installez la vanne à filtre à tamis à proximité de l'appareil
dans la conduite d'eau sous pression. De cette façon, on peut interrompre
l'alimentation en eau de l'appareil sans devoir fermer le robinet principal.
Remarque: le raccord de réduction (3/4" sur 1/2") pour le branchement
direct de la vanne à filtre à tamis optionel (Z261) à l'appareil est compris
dans la livraison.
Pression admissible de l'eau:
Température admissible de l'eau: 3...35 °C
Remarque: observez les prescriptions locales concernant le branchement
des appareils au réseau d'eau.
1...6 bars (sans coup de bélier)
G 3/4"
G 1/2"
p= 1...6 bar
T= 3...35 °C
Z261
13
