12
4a
4
(60 Hz)
11a
22

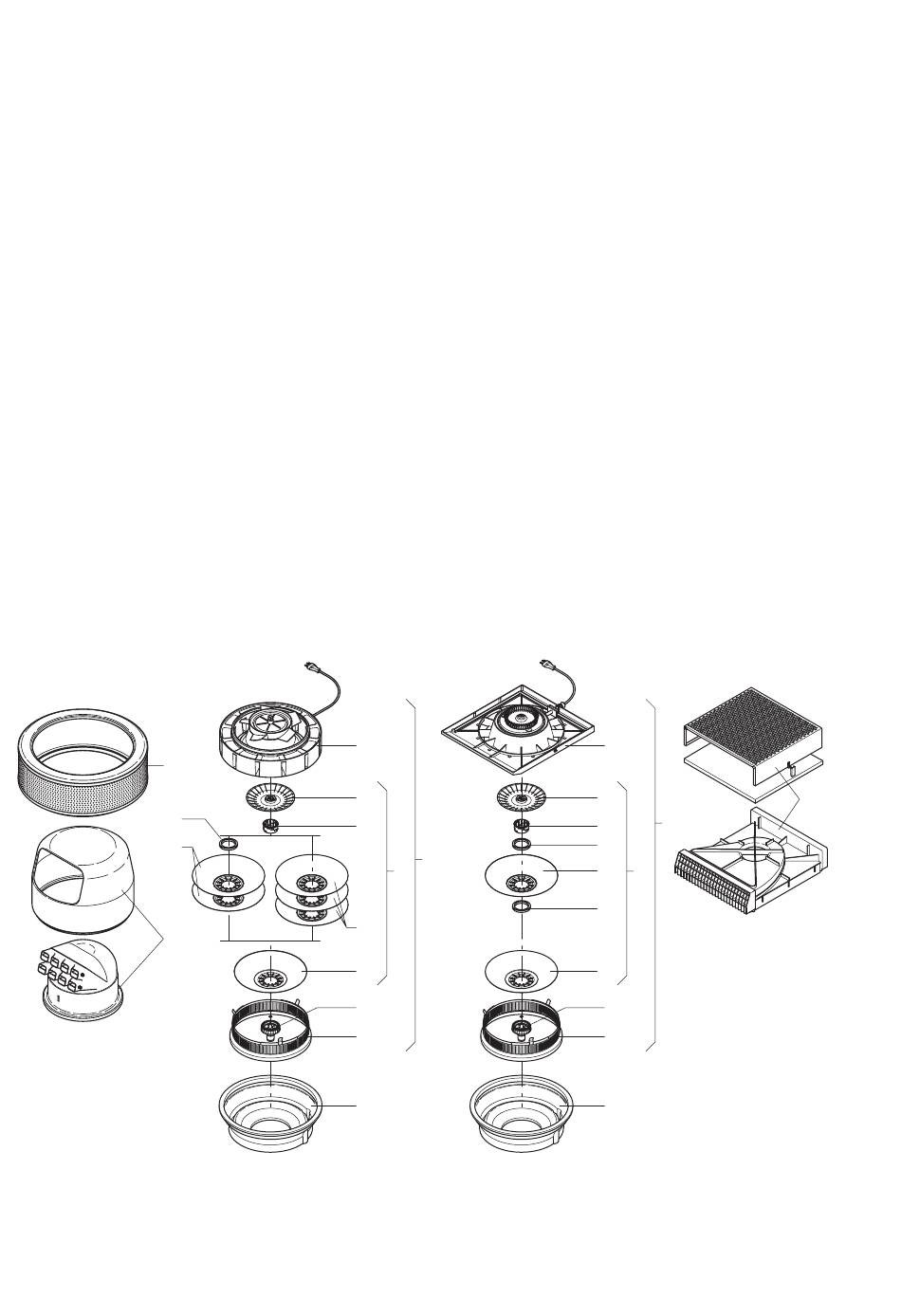

Démontage de l'unité atomisation
•
Retirez le(s) câble(s) électrique(s) entre l'unité/les unités d'atomisation
et l'unité de base.
•
AU90: Extrayez le capot antibrouillard et le capot de renvoi (11a) vers
le haut. Enlevez le filtre annulaire (12, si présent).
AU35: Dégagez les deux fermetures à encliquetage et soulevez le
carter du ventilateur (11b) avec le filtre plat.
•
Retirez prudemment vers le haut l'agrégat d'atomisation (10) en le tenant
au cadre en fonte (1a/1b), hors de l'unité de base.
•
Déposez l'agrégat d'atomisation (10) avec la roue du ventilateur vers le
bas, hors du cadre en fonte. Veillez à ce que l'unité ne soit pas déposée
sur la roue du ventilateur (posez des carrelets en bois).
•
Tenez l'unité de projection (9) (plateau de guide (2), cône de distribu-
tion (3), 3 plateaux de projection (4, 4a) et le plateau de ventilation (5))
et dégagez le manchon d'aspiration (6) en le tournant dans le sens an-
tihoraire.
•
Retirez l'unité de projection (9) de l'arbre de transmission. Séparer à la
main les plateaux de projection (4, 4a) et le plateau de ventilation (5) du
cône de distribution (3). Ensuite, chasser le cône de distribution (3) du
plateau de guide (2).
•
Retirez les ressorts d'encliquetage vers l'extérieur et extrayez prudem-
ment la couronne d'atomisation (7) hors du centrage.
•
Retirez vers le haut l'insert (8) de l'unité de base.
1a
2
3
10
9
4
(50 Hz)
5
6
7
8
1b
2
10
3
4a
4
9
4a
5
6
7
8
11b
