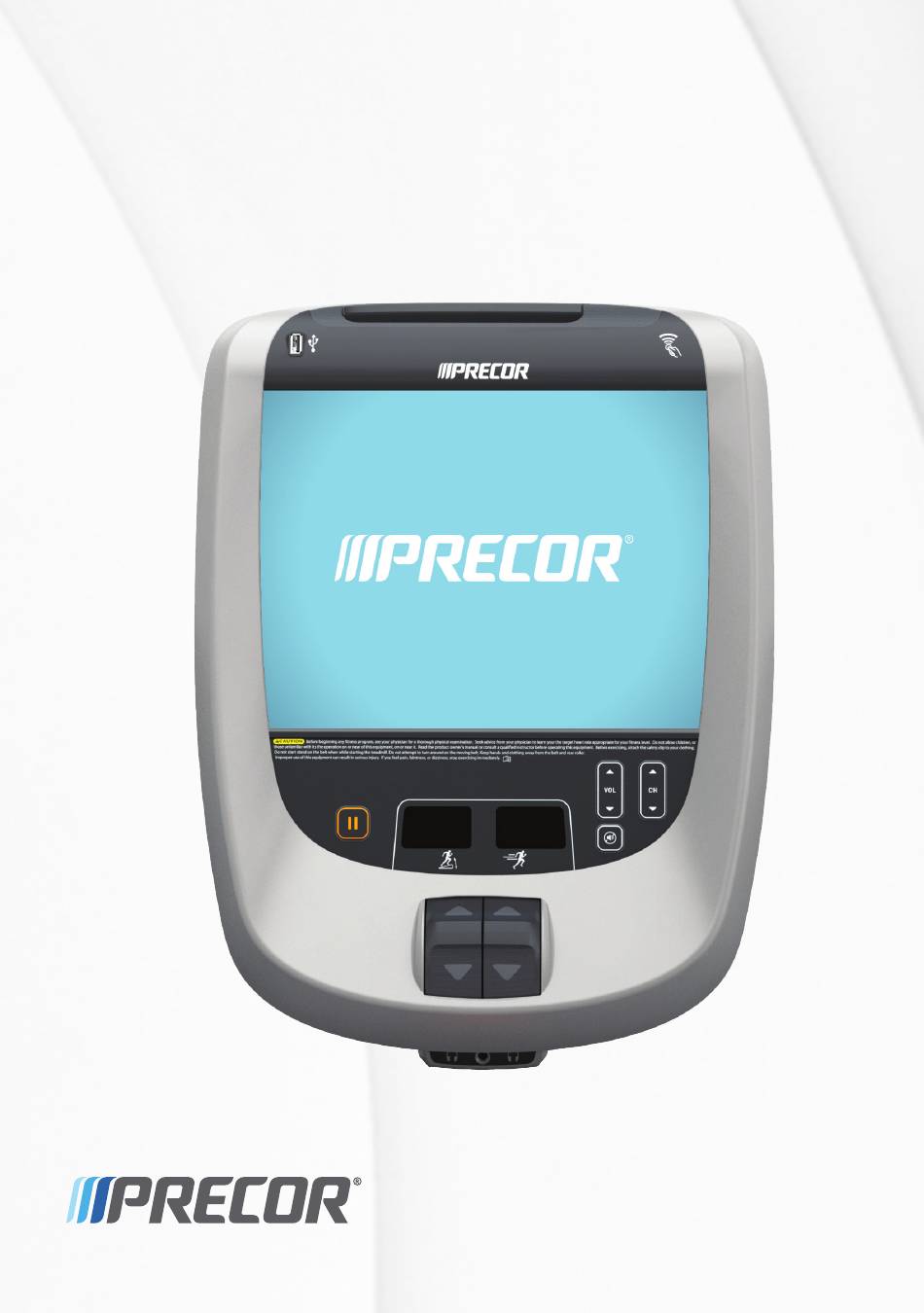

Page 1 Fonctionnement et entretien de la console P80...
Page 4 Marque commerciale Precor, AMT, et EFX sont des marques commerciales déposées et Preva est une marque commerciale de Precor Incorporated. D’autres noms contenus dans ce document peuvent être des marques commerciales ou des marques commerciales déposées appartenant à leurs propriétaires respectifs.
Page 5 Business Suite, la documentation imprimée y étant associée, toutes copies dudit logiciel et toutes données collectées via Preva Business Suite sont la propriété exclusive de Precor ou de ses fournisseurs, selon le cas. Precor est reconnu dans le monde entier pour la conception novatrice, et maintes fois primée de ses appareils...
Page 7 Remarque : ce produit est destiné à un usage commercial. Cet appareil (ci-après appelé la console) a vocation à être expédié avec un nouvel appareil d’exercice Precor (ci-après dénommé l’unité de base). Il n’est pas destiné à être vendu séparément.
Page 8: Précautions De Sécurité
Fonctionnement et entretien de la console P80 Précautions de sécurité Suivez toujours les précautions de sécurité de base lors de l’utilisation de cet équipement pour réduire les risques de blessure, d’incendie ou de détériorations. D’autres sections de ce manuel fournissent plus de détails sur les fonctions de sécurité.
Page 9 Consignes de sécurité importantes  Utilisez la fiche d’alimentation qui accompagne l’appareil. Branchez la fiche du cordon d’alimentation dans une prise de terre, appropriée comme indiqué sur l’équipement. Il convient de monter ou démonter l’équipement avec le  plus grand soin. Pour les tapis de course : n’utilisez les fonctions de saisie ...
Page 10 Fonctionnement et entretien de la console P80  Lorsque vous utilisez le tapis de course, fixez toujours le clip de sécurité à l’un de vos vêtements avant chaque séance d’entraînement. Tout défaut d’utilisation du clip de sécurité risque d’accroître les risques de blessure en cas de chute.
Page 11: Matières Dangereuses Et Méthodes D'élimination Adéquates
La loi fédérale requiert une mise au rebut appropriée de ces batteries. Si vous souhaitez vous débarrasser de votre équipement, contactez le Service clientèle de Precor afin d’obtenir des informations relatives au démontage de la batterie. Consultez Demander une réparation.
Page 12: Recyclage Et Élimination De L'appareil
Fonctionnement et entretien de la console P80 Recyclage et élimination de l’appareil Cet appareil doit être recyclé ou éliminé conformément aux réglementations locales et nationales en vigueur. Les étiquettes apposées sur l’appareil, conformément à la directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE),...
Page 13 Consignes de sécurité importantes Radio Frequency Interference (RFI) Le module RFID est conforme aux normes nationales suivantes définissant les limites acceptables pour l’interférence en radio fréquence (RFI). Federal Communications Commission, Part 15 For North America only: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.
Page 14 à l’équipement d’entrainement et à sa console de commande. Approbations de sécurité pour un équipement cardio-vasculaire L’équipement Precor ® a été testé et reconnu conforme aux normes de sécurité applicables ci-après : Équipement de Type Cardio-vasculaire :  CAN/CSA, IEC, EN 60335-1 (appareils ménagers et de catégorie similaire - Sécurité)
Page 15 WARNING Per FCC rules, changes or modifications not expressly approved by Precor could void the user’s authority to operate the equipment. Industry Canada This Class A digital apparatus complies with Canadian ICES-003.
Page 16 Vous devez avoir reçu un câble d’alimentation qui correspond au code électrique local obligatoire avec l’équipement. Les tapis de course Precor doivent être branchés sur un circuit dérivé isolé de 20 ampères qui ne peut être partagé que par un seul écran individuel. Si vous avez besoin d’une aide supplémentaire pour effectuer les branchements du câble...
Page 17: Recommandations Électriques : Tous Les Appareils À L'exception Des Tapis De Course
Remarque : il ne s’agit que d’une recommandation. Il convient de respecter les directives du NEC (code électrique national) ou du code électrique local. Pour les équipements dotés d’une console P80 ou d’un Personal Viewing System (PVS), un branchement électrique distinct est nécessaire. Jusqu’à 10 écrans peuvent être branchés sur un circuit dérivé...
Page 18 Fonctionnement et entretien de la console P80...
Page 19: Table Des Matières
A propos de ..................26 Utilisation de l’équipement .............. 28 Paramètres du système ..............30 Présentation aux utilisateurs de la console P80 ..... 39 Changement de la langue par défaut ..........39 Utilisation de la fonction de détection de la fréquence cardiaque ............40 Utilisation d’un cardiomètre ............
Page 20 Fonctionnement et entretien de la console P80 Début de votre entraînement ..........49 Commencer un entraînement QuickStart™ ....... 49 Commencer un entraînement présenté ........50 Commencer un entraînement préréglé ........50 Mettre fin à un entraînement ............51 Entretien .................. 57 Nettoyage de la Console et de l’Ecran ...........
Page 21: Pour Commencer
Chapitre Pour commencer La Console P80 permet aux administrateurs et utilisateurs de définir des paramètres par défaut qui répondent à leurs besoins spécifiques. A ces fins, la console accepte des paramètres de différentes catégories d’utilisateurs qui dépendent de leurs droits d’administrateurs.
Page 22: Identification Des Différentes Parties De La Console
Le numéro et les actions des touches de la console peuvent différer légèrement suivant le type d’équipement. Figure 4: Touches de la console P80 Tableau 1. Description des principales parties de la console P80 Nombre Nom de la touche Détail Pause Arrêtez l’appareil...
Page 23: Utilisation De L'attache De Sécurité Du Tapis De Course
Pour commencer Utilisation de l’attache de sécurité du tapis de course Le tapis de course est équipé de deux fonctions d’arrêt différentes qui fonctionnent de la manière suivante : Si l’utilisateur… Alors la bande de Et la console… course du tapis de course…...
Page 24 Fonctionnement et entretien de la console P80 Si l’interrupteur de sécurité est déclenché pendant un exercice, procédez comme suit : Rattachez l’attache de sécurité si nécessaire. 2. Appuyez sur l’interrupteur de sécurité jusqu’à ce qu’il s’enclenche à nouveau et retrouve sa position normale.
Page 25: Fonction Auto Stop™ D'arrêt Automatique Du Tapis De Course
Important : le paramètre par défaut de cette fonction est Activer. Un administrateur peut désactiver cette fonction dans les paramètres du système. Precor recommande toutefois de le laisser sur Activer. La fonction Auto Stop™ est conçue pour amener le tapis de course à...
Page 26 Fonctionnement et entretien de la console P80...
Page 27 Chapitre Configuration des Paramètres du système Utilisez le mode Système pour configurer les paramètres de manière avantageuse pour vos utilisateurs comme pour votre établissement. Le menu Système n’est visible que pour les administrateurs et les techniciens d’entretien agréés. Les modifications apportées à ces paramètres affectent l’équipement de fitness dans son ensemble.
Page 28 Fonctionnement et entretien de la console P80 2. Tout en maintenant votre doigt sur Pause, appuyez une fois sur chacune des touches suivantes dans l’ordre présenté. En vous référant au diagramme ci-dessous, appuyez sur : 1 2 3 4 Chaîne +...
Page 29: Configuration Des Paramètres Du Système
à niveau de chaque logiciel. Vérification Seuls les techniciens Stocké dans la mémoire d’intervalle d’entretien de Precor de la console. sont habilités à modifier ce paramètre. Intervalle de Seuls les techniciens Détermine la fréquence battements d’entretien de Precor...
Page 30 Fonctionnement et entretien de la console P80 Paramètre Accès Détail Intervalle Seuls les techniciens Nombre minimum de fois minimum des d’entretien de Precor que la console battements sont habilités à communique avec le cardiaques modifier ce serveur sur une période paramètre.
Page 31: Utilisation De L'équipement
Configuration des Paramètres du système Utilisation de l’équipement Les paramètres relatifs à l’utilisation de l’équipement fournissent des informations sur l’utilisation individuelle ainsi que sur le cumul de l’ensemble des différentes utilisations de l’équipement. Ces informations et ces paramètres sont accessibles uniquement aux administrateurs et aux techniciens d’entretien agréés.
Page 32: Paramètres Du Système
Une fois terminé, vous pouvez exporter les paramètres de chaque type d’appareil sur une clé USB puis les importer dans les autres consoles P80 installées sur les autres appareils de même type. Pour de plus amples informations, consultez la section Gestion...
Page 33 Configuration des Paramètres du système Connectivité La configuration de votre réseau et de votre infrastructure audio et vidéo requiert une certaine expertise. Precor vous recommande fortement de vous adresser à un entrepreneur qualifié pour mettre en place cette infrastructure. Ce paramètre fournit les informations suivantes : Type de réseau...
Page 34 Fonctionnement et entretien de la console P80 Affichage Ces paramètres peuvent être configurés sur la console, mais peuvent également être configurés par le biais du logiciel Preva™ Business Suite. L’équipement doit être inactif avant que vous puissiez modifier les paramètres d’affichage.
Page 35 3. Appuyez sur Affichage, puis sur Guide des chaînes. Configurations des chaînes Il existe deux différentes manières de paramétrer les configurations des chaînes TV pour la console P80. Vous pouvez rechercher les chaînes disponibles ou ajouter des chaînes manuellement. Precor vous recommande de paramétrer une console P80 par type d’équipement avec les définitions des chaînes ainsi que...
Page 36 Fonctionnement et entretien de la console P80 Pour effectuer un balayage approfondi : Appuyez sur Paramètres du système. 2. Dans le menu Paramètres du système, appuyez sur Paramètres TV. 3. Appuyez sur Balayage approfondi. Remarque : ce balayage peut prendre jusqu’à deux heures.
Page 37 Ce fichier peut être utilisé pour spécifier des noms de chaîne dans des langues qui ne sont pas encore supportées par la console P80. Pour exporter ce fichier depuis votre console : Saisissez votre code pour afficher Paramètres du système.
Page 38 Fonctionnement et entretien de la console P80 Pour éditer le fichier et le télécharger à nouveau : Remarque : vous aurez besoin d’un programme d’édition compatible UTF-8 pour ouvrir le fichier liste-chaînes.ini. Ces programmes sont disponibles gratuitement sur Internet. En utilisant l’éditeur, ouvrez le fichier channel_list.ini et modifiez les noms de chaîne situés à...
Page 39 Configuration des Paramètres du système Pour modifier les paramètres de Limites d’entraînement : Utilisez le mot de passe et le code administrateur pour afficher les paramètres de l’équipement. 2. Appuyez sur Paramètres du système puis sur Limites d’entraînement. Tableau 7. Paramètres des Limites d’entraînement Nom du paramètre Paramétrage des options Valeur par défaut...
Page 40 USB ou pour importer des mises à jour logiciel à partir d’une clé USB. Precor vous recommande de configurer vos consoles P80 de votre centre en partageant les fichiers de configuration. La méthode la plus simple pour ce faire est de configurer...
Page 41 Chapitre Présentation aux utilisateurs de la console P80 La console P80 offre une représentation visuelle et un écran tactile très clairs, ce qui encourage l’exploration des programmes. Les multiples entraînements préréglés sont conçus pour aider chaque utilisateur à atteindre ses objectifs de fitness, et les touches de la console et les commandes durables des mouvements sont à...
Page 42: Changement De La Langue Par Défaut
Fonctionnement et entretien de la console P80 Changement de la langue par défaut L’écran de bienvenue affiche la langue sélectionnée par défaut correspondant à votre zone géographique. Pour modifier la langue par défaut avant de commencer votre entraînement : Dans l’écran de bienvenue, appuyez sur l’icône des langues.
Page 43 Présentation aux utilisateurs de la console P80  Plusieurs battements cardiaques (15 à 20 secondes) sont nécessaires à l’enregistrement de votre fréquence cardiaque. Ne tenez pas les capteurs trop fermement. Maintenez une  pression souple et enveloppante. Tenir les poignées trop fermement peut avoir une incidence négative sur la...
Page 44: Utilisation D'un Cardiomètre
Fonctionnement et entretien de la console P80 Utilisation d’un cardiomètre AVERTISSEMENT Les signaux utilisés par le cardiomètre présentent un risque d’interférence avec ceux des pacemakers et autres dispositifs implantés. Consultez votre médecin et les fabricants de votre cardiomètre et de votre dispositif implanté...
Page 45: Utilisation Des Boutons Visualisation Des Canaux Et Vue
Présentation aux utilisateurs de la console P80 Utilisation des boutons Visualisation des canaux et Vue Trois écrans de base affichent certaines informations pendant votre entraînement. Vous pouvez modifier l’apparence et les informations visibles à l’écran à tout moment à l’aide du bouton Vues.
Page 46 Fonctionnement et entretien de la console P80 Changer d’écran Le bouton Vues apparaît en bas à droite de l’écran d’entraînement lorsque le panneau des Progrès personnels est visible. Figure 11: Icône vues Pour vous rendre dans ce panneau : Appuyez sur la touche de démarrage rapide Quickstart.
Page 47: Utilisation Du Panneau Médias
Présentation aux utilisateurs de la console P80 Utilisation du panneau médias Utilisation du panneau médias pour sélectionner une source média. Pour choisir une source média : Dans le panneau de Progression de l’entraînement, appuyez sur l’icône Média, ou faites glisser le côté droit du panneau suivant le long de l’écran.
Page 48 Fonctionnement et entretien de la console P80 Connexion et utilisation de votre iPod® Vous pouvez écouter vos musiques préférées et contrôler votre iPod directement depuis la console. Pour connecter votre iPod : Insérez l’iPod dans le compartiment prévu à cet effet au sommet de la console.
Page 49: Utilisation Du Panneau De Progression De L'entraînement
Présentation aux utilisateurs de la console P80 Utilisation du panneau de Progression de l’entraînement Utilisez le panneau de Progression de l’entraînement pour personnaliser votre entraînement. Il s’agit du premier panneau qui s’affiche lorsque vous sélectionnez un entraînement ou appuyez sur GO. Si vous êtes dans le panneau Médias, il existe deux manières de retourner dans le...
Page 50: Utiliser L'icône Preva Net
Fonctionnement et entretien de la console P80 Utiliser l’icône Preva Net AVERTISSEMENT Pour les tapis de course : n’utilisez pas les fonctions de saisie ou de navigation Internet en marchant à une vitesse supérieure à une allure lente et décontractée.
Page 51: Commencer Un Entraînement Quickstart
ATTENTION : si vous utilisez un tapis de course, veillez à bien fixer l’attache de sécurité à vos vêtements avant de commencer votre entraînement. La console P80 offre de nombreuses options d’entraînement différentes. Les sections suivantes expliquent le type d’entraînements disponibles et la manière de commencer à...
Page 52: Commencer Un Entraînement Présenté
Fonctionnement et entretien de la console P80 Commencer un entraînement présenté L’entraînement présenté apparaît dans l’un des panneaux de l’écran de bienvenue. Utilisez les entraînements présentés pour explorer les avantages des programmes de fitness préréglés et varier votre entraînement. Pour commencer un entraînement présenté, appuyez sur Go dans le panneau Entraînement présenté.
Page 53: Mettre Fin À Un Entraînement
Début de votre entraînement 4. Vous pouvez appuyer sur Pause à tout moment pendant un entraînement. Lorsque vous appuyez sur Pause, l’entraînement est interrompu. Vous pouvez ensuite choisir de Reprendre ou de Terminer votre entraînement. Pour poursuivre votre entraînement, appuyez sur Reprendre.
Page 54 Fonctionnement et entretien de la console P80 Informations personnelles et Paramètres de progression Avant de commencer les tests de condition physique ou le programme de fréquence cardiaque, un message vous demande d’entrer vos informations personnelles dans le panneau de progression de l’entraînement. Ces informations peuvent inclure votre âge, votre poids ou la durée de séance...
Page 55 Début de votre entraînement Paramètre Paramétrage Valeur Accès Détail des options défaut Poids Plus de Admin/Tech : Saisissez • votre poids Aucun sous forme 290 - 309 • de valeur ou 270 - 289 • de plage. 250 - 269 •...
Page 56 Fonctionnement et entretien de la console P80 Ajustement de l’intensité de l’entraînement Pour ajuster l’inclinaison, la vitesse et/ou la résistance de l’équipement, utilisez les commandes de mouvements situées juste en dessous des touches de la console. Figure 16: Commandes de la vitesse Réglez les commandes de mouvements vers le haut ou vers le...
Page 57 Début de votre entraînement Visualisation du statut de votre entraînement en cours d’exercice La Barre de statut contenant les mesures de statut est visible au sommet de l’écran de visualisation. Les informations affichées dans la Barre de statut vous permettent de mesurer la manière dont votre corps répond à...
Page 58 Fonctionnement et entretien de la console P80 Calcul du score de votre entraînement de fitness Ces informations vous aident à interpréter votre score pour l’entraînement Testez votre condition physique. Le score de ce test est déterminé par la formule suivante : Le taux de consommation d’oxygène (O...
Page 59: Entretien
Nettoyage de la Console et de l’Ecran Une fois installés, la console et l’écran ne requièrent qu’un entretien limité. Precor vous recommande de nettoyer la console et l’écran avant chaque séance d’exercice. Pour retirer toute poussière ou saleté de la console : Essuyez toutes les surfaces exposées avec un chiffon...
Page 60 Precor. Ne versez jamais d’eau ou de liquide directement sur la console ou l’écran. Il est important d’éviter l’utilisation de tout produit chimique ...
Page 61: Remplacement Du Tapis De Course (Pour Les Modèles D'amt Récents Uniquement)
été remplacés. Veuillez contacter le Service Client de Precor afin de programmer un remplacement du tapis de course.
Page 62 Fonctionnement et entretien de la console P80...
Page 64 Precor Incorporated P80 OM 301407-533 rev C, fr 20031 142nd Avenue NE avril 2012 P.O. Box 7202 Woodinville, WA USA 98072-4002...
Page 65 Assemblage et entretien des ™ Elliptical Fitness Crosstrainers ® ® 885 • EFX...
Page 67 Assemblage et entretien des Elliptical Fitness Crosstrainers ™ ® ® 885 • EFX...
Page 68 Marque commerciale Precor, AMT, et EFX sont des marques commerciales déposées et Preva est une marque commerciale de Precor Incorporated. D'autres noms contenus dans ce document peuvent être des marques commerciales ou des marques commerciales déposées appartenant à leurs propriétaires...
Page 69 Business Suite, la documentation imprimée y étant associée, toutes copies dudit logiciel et toutes données collectées via Preva Business Suite sont la propriété exclusive de Precor ou de ses fournisseurs, selon le cas. Precor est reconnu dans le monde entier pour la conception novatrice, et maintes fois primée de ses appareils...
Page 71 Cet appareil (ci-après appelé la console) a vocation à être expédié avec un nouvel appareil d'exercice Precor (ci-après dénommé l'unité de base). Il n'est pas destiné à être vendu séparément.
Page 72 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 Lisez toutes les instructions de ce guide avant d'installer et d'utiliser l'appareil et suivez les indications des étiquettes placées sur l'appareil. Veillez à ce que tous les utilisateurs de l'appareil passent un examen médical complet avant de commencer toute forme d'exercice.
Page 73 160 kg. La limite est de 160 kg pour tous les autres équipements. Utilisez uniquement l’appareil aux fins auxquelles il a été conçu, conformément aux instructions fournies dans ce manuel. N'utilisez pas d'accessoires non recommandées par Precor. De telles accesoires peuvent causer des blessures.
Page 74 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 N'utilisez pas l’appareil dans un endroit où sont utilisés des produits aérosols (en spray) ou dans lequel est actuellement insufflé de l'oxygène. N'utilisez pas l'appareil à l'extérieur. Exception faite des opérations d'entretien décrites dans ce manuel, ne tentez pas de réparer l'appareil par vos propres moyens.
Page 75 La loi fédérale requiert une mise au rebut appropriée de ces batteries. Si vous souhaitez vous débarrasser de votre équipement, contactez le service Clientèle de Precor afin d'obtenir des informations relatives au démontage de la batterie. Consultez Demander une réparation.
Page 76 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 Instructions règlementaires pour le module RFID Lorsqu'il est équipé d'une console de commande comme indiqué dans ce document, cet équipement peut contenir un module d'identification à radio fréquence (RFID). Le module RFID a été...
Page 77 Consignes de sécurité importantes Industry Canada This device complies with RSS-210:2007 of the Spectrum Management & Telecommunications Radio Standards Specification. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
Page 78 à l'équipement d'entrainement et à sa console de commande. Approbations de Sécurité pour un Équipement Cardio-vasculaire L'équipement Precor ® a été testé et reconnu conforme aux normes de sécurité applicables ci-après : Équipement de Type Cardio-vasculaire : CAN/CSA, IEC, EN 60335-1 (appareils ménagers et de catégorie similaire - Sécurité)
Page 79 Consignes de sécurité importantes Industry Canada This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. ATTENTION: Haute Tension Débranchez avant de réparer Utilisations en Europe La conformité...
Page 80 Remarque : il ne s'agit que d'une recommandation. Il convient de respecter les directives du NEC (code électrique national) ou du code électrique local. Pour les équipements dotés d'une console P80 ou d'un Personal Viewing System (PVS), un branchement électrique distinct est nécessaire. Jusqu'à 10 écrans peuvent être branchés sur un circuit dérivé...
Page 81 Installer la console ..............35 Enfiler l'ensemble de câbles (P80) ..........35 Connecter des câbles (P80) ............38 Terminer l'installation de la console (P80) ......... 42 Enfiler l'ensemble de câbles (P30) ..........43 Connecter des câbles (P30) ............45 Terminer l'installation de la console (P30) ......... 46 Vérifier que l'affichage de la fréquence cardiaque est...
Page 82 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 Fonctions autoalimentées ............55 Affichages informatifs précédant l'arrêt de l'appareil ....56 Symptômes d'une batterie faible ............ 57 Utilisation de l'adaptateur de courant optionnel ......57 Kit de l'adaptateur de courant optionnel ........58 Remplacer la batterie ................
Page 83: Assembler L'efx
Laissez un vaste espace autour de l'appareil. Assemblez la machine suivant les instructions contenues dans ce manuel pour vous assurer de ne pas annuler la Garantie Limitée Precor. Important : tout dommage causé durant l'installation n'est pas couvert par la Garantie Limitée Precor.
Page 84: Exigences Relatives À L'installation
Avant de commencer l'assemblage, vérifiez que votre kit de montage est complet. Si ce n'est pas le cas, veuillez contacter le Service Client Precor. Attaches Quantité Vis à tête hexagonale (1¹...
Page 85 Assembler l'EFX Attaches Quantité Vis à tête bombée (⁵ ₁₆–inch x 1–inch) Vis autotaraudeuses (1¹ ₂-inch) Vis à tête plate hexagonales (¹ ₄-inch x ³ ₄-inch) Bagues Couvercles du bras gauche Couvercles du bras pivotant couvercles de l'axe pivotant Couvercles des montants verticaux (ensemble pour main droite et main gauche, emballés séparément).
Page 86: Procéder À L'assemblage
Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 Outils nécessaires : #2 Tournevis Phillips Maillet en caoutchouc Tournevis à tête hexagonale conforme SAE Jeu de clés SAE Standard Deux clés de ⁹ ₁₆ po. (14,2 mm) (avec embout ouvert et fermé) Pince coupante Procéder à...
Page 87 Les câbles endommagés à cause d'une mauvaise installation ne seront pas couverts par la Garantie Limitée Precor. Figure 3 : Faites passer le câble dans le support droit 3. Fixez le montant vertical gauche au cadre de la base à...
Page 88 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 4. Répétez les étapes 2 à 4 pour fixer le montant vertical droit. 5. A l'aide d'une clé hexagonale à angle droit ³ ₁₆ po., retirez les quatre vis à tête bombée ¹ ₄ po. x ³ ₄ po. qui maintiennent le couvercle en plastique central de la base.
Page 89 Assembler l'EFX 9. Attachez le câble au connecteur approprié à l'intérieur de la base de la machine, comme illustré dans la figure et le tableau suivants. Figure 6 : Le branchement du câble pointe vers l'intérieur de la base de l'appareil elliptique EFX ® Brancher …...
Page 90 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 10. Répétez les étapes 7 à 9 pour les câbles restants que vous souhaitez installer. 11. Replacez le capot qui avait été retiré pendant la première étape, puis refixez les quatre vis à tête ronde que vous aviez enlevées avec le capot.
Page 91 Assembler l'EFX 2. Fixez le support de la colonne centrale sur chaque montant vertical en vissant une vis à tête bombée, une rondelle ⁵ ₁₆ po. (7,9 mm), et une rondelle fendue par les trous de montage opposés. Figure 8 : Vue arrière de la fixation de la console Important : lorsque vous vissez les vis avec la clé, vérifiez que la tête de la vis est parallèle à...
Page 92 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 Pour serrer les vis correctement : ATTENTION : les vis des montants verticaux doivent être correctement alignées et serrées avec la clé à molette dans l'ordre décrit ci-dessous. Si elles sont assemblées de façon incorrecte, les montants verticaux peuvent frotter contre la rampe.
Page 93 Assembler l'EFX 3. Serrez complètement les vis sur les côtés bas de chaque montant vertical. Figure 12 : Serrez les vis frontales sur les montants verticaux. 4. Serrez complètement les vis à l'avant du support sur le dessus de la colonne centrale. Figure 13 : Serrez les vis avant sur le support de la colonne centrale...
Page 94 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 Pour fixer le porte-bouteille : Positionnez le porte-bouteille comme démontré dans le graphique et attachez le sur la barre latérale fixe droite. Figure 14 : Fixation du bidon à eau 2.
Page 95 Assembler l'EFX 2. Pour fixer les poignées d'entraînement de la partie supérieure du corps, placez une rondelle fendue et une rondelle de ⁵ ₁₆ pouces (7,9 mm) sur chacune des six vis à tête creuse, puis insérez trois de ces vis dans chaque patte de poignée.
Page 96 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 4. Serrez les vis à fond à l'aide d'une clé à fourche de ⁹ ₁₆ pouces (14,2 mm). Figure 17 : Fixation du bras gauche 5. Alignez la rainure à l'intérieur du couvercle du bras gauche avec le trou de montage du bras gauche.
Page 97 Assembler l'EFX 5. Glissez les couvercles vers le bas et enclenchez-les dans le support de la base. Remarque : assurez-vous d'aligner les couvercles pour que le bord de chaque couvercle s'emboîte à l'intérieur du coin de la base et que le capot sur le support de la base rentre dans l'encoche correspondante du capot.
Page 98: Équilibrer L'efx
Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 Équilibrer l'EFX Vérifiez que l'appareil est de niveau avant de permettre à quiconque de l'utiliser. ATTENTION : pour éliminer le mouvement, vérifiez que les pieds de réglage sont en contact avec le sol. Pour équilibrer l'appareil : Basculez l'équipement avec précaution.
Page 99: Rodage De L'appareil
Assembler l'EFX Rodage de l'appareil L'équipement Precor ne nécessite aucune période de rodage. Cependant, déplacer des composants tels que les ceintures, les vitesses et les roulements peut être bénéfique lorsque l'appareil est rangé ou expédié. Ceci peut provoquer le fonctionnement de l'appareil avec quelques difficultés ou un peu de bruit lorsqu'il démarre pour la première fois.
Page 100 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835...
Page 101: Installer La Console
Les sections suivantes décrivent la façon de procéder pour effectuer ces tâches. Enfiler l'ensemble de câbles (P80) Au début de l'installation, vous avez enfilé les câbles nécessaires par le châssis de la base et par l'ouverture du support de la console.
Page 102 à l'illustration suivante. Figure 22 : Retirer le panneau d'accès de la console P80 Pour enfiler l'ensemble de câbles : Assurez-vous qu'une longueur suffisante de câble passe par l'ouverture située au milieu du support de montage de...
Page 103 Installer la console 3. Posez la console sur son support de montage afin que le cran de sa plaque arrière s'enclenche dans l'encoche rectangulaire au bas du support de montage conformément à l'illustration suivante. Figure 23 : Position de la console sur l'unité de base 4.
Page 104: Connecter Des Câbles (P80)
à l'intérieur de la console. Reportez-vous au diagramme et au tableau suivant pour identifier les câbles et les connecteurs. Figure 24 : Connexions des câbles, Console P80 Tableau 1. Connexions des câbles Console P80 Câble Type de connecteur...
Page 105 Installer la console Câble Type de connecteur Emplacement du connecteur de circuit Données de la base Huit broches modulaire, sur le câble gris plat Capteurs de fréquence Connecteur 4 cardiaque broches, enfichable Clé de sécurité Connecteur 6 (tapis de course broches, enfichable uniquement) CSAFE...
Page 106 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 4. Utilisez un lien en plastique pour attacher les connecteurs en haut de la plaque arrière. Faites passer le lien à travers les deux petits orifices situés près du coin supérieur droit de la plaque arrière, et servez-vous en pour entourer les connecteurs et les fixer correctement.
Page 107 Installer la console Reportez-vous à l'illustration suivante pour connaître la position correcte de chaque câble. ATTENTION : si vous branchez le câble de données de la base de l'appareil à la mauvaise prise jack, l'équipement ne fonctionnera pas. Figure 26 : Connecter les câbles de données Ethernet et de l'unité de base Connecter le câble du capteur de fréquence cardiaque Le câble du capteur de fréquence cardiaque passe dans...
Page 108: Terminer L'installation De La Console (P80)
L'illustration suivante montre à quoi doit ressembler le câble une fois installé. Figure 28 : Connecter le câble d'alimentation Terminer l'installation de la console (P80) Avant de terminer les dernières étapes de l'installation, vérifiez à nouveau les branchements que vous avez effectués.
Page 109: Enfiler L'ensemble De Câbles (P30)
Installer la console 3. Alignez les deux petites languettes sur le haut du plateau de la console avec les encoches situées au dessus de l'ouverture dans le boitier de la console. Insérer les languettes dans les encoches. 4. Insérez les languettes restantes sur le capot arrière avec les encoches correspondantes sur le boitier de la console.
Page 110 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 3. Posez la console sur son support de montage afin que le cran de sa plaque arrière s'enclenche dans l'encoche rectangulaire au bas du support de montage conformément à l'illustration suivante. Figure 29 : Position de la console sur l'unité...
Page 111: Connecter Des Câbles (P30)
Installer la console Connecter des câbles (P30) Après avoir installé la console, séparez les câbles individuels au bas de l'ensemble des câbles et fixez-les aux connecteurs de circuit appropriés à l'intérieur de la console. Reportez-vous au diagramme et au tableau suivant pour identifier les câbles et les connecteurs.
Page 112: Terminer L'installation De La Console (P30)
Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 Câble Type de connecteur Emplacement du connecteur de circuit Données de la Huit broches modulaire, base sur le câble gris plat Capteurs de Connecteur 4 broches, fréquence enfichable cardiaque C-Safe Port...
Page 113: Vérifier Que L'affichage De La Fréquence Cardiaque Est Opérationnel
Installer la console Vérifier que l'affichage de la fréquence cardiaque est opérationnel Pour vérifier que l'affichage de la fréquence cardiaque fonctionne : Commencez à vous exercer sur l'équipement. 2. Agrippez les deux poignées latérales tactiles. Remarque : vous devez maintenir une activité modérée pendant plusieurs secondes pour bénéficier d'un résultat précis.
Page 114 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835...
Page 115: Entretien
Le non-respect des consignes d'entretien de l'équipement conformément aux indications de cette section peut entraîner l'annulation de la garantie limitée de Precor. DANGER Pour réduire le risque de choc électrique, toujours débrancher l'équipement de sa source...
Page 116: Inspection Quotidienne
; de tels produits de nettoyage affaiblissent la finition de protection de l'équipement et annule la Garantie Limitée Precor. Ne versez jamais d'eau et ne pulvérisez aucuns liquides sur une partie quelconque de l'équipement. Laissez toujours l'équipement sécher entièrement avant toute utilisation.
Page 117: Maintenance Hebdomadaire
Entretien Maintenance hebdomadaire Effectuez les tâches de maintenance suivantes une fois par semaine : Débranchez l'alimentation électrique externe. 2. Nettoyez les rampes et les roues à l'eau ou avec un produit nettoyant approuvé. 3. Inspectez le cordon d'alimentation pour vérifier qu'il n'a pas été...
Page 118: Rangement Du Cardiomètre
Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 4. Retirez le panneau arrière. Aspirez tout rebut en veillant bien à ne pas trop approcher l'extrémité de l'aspirateur de tout circuit imprimé (sauf si votre aspirateur est protégé contre l'électricité...
Page 119: Remisage À Long Terme
Entretien Remisage à long terme Si vous pensez que personne n'utilisera l'équipement pendant une période prolongée, effectuez les tâches suivantes pour le préparer à son remisage : S'il est équipé d'un cordon d'alimentation, débranchez le cordon. S'il est équipé d'un adaptateur optionnel, branchez l'adaptateur pour éviter d'endommager la batterie interne.
Page 120 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835...
Page 121: Fonctions Autoalimentées
Precor pouvant fonctionner sans être branchées sur une prise CA. Ceci inclut les machines équipées des consoles P40 ou P20. Cependant, les consoles P80 doivent être branchées sur une prise CA pour pouvoir fonctionner. Pour cette raison, ce chapitre ne s'applique pas aux machines équipées des consoles P80.
Page 122: Affichages Informatifs Précédant L'arrêt De L'appareil
Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 Un adaptateur de courant est disponible en option ; il permet de garantir l'alimentation constante en électricité de l'équipement. Nous vous recommandons fortement de vous procurer l'adaptateur de courant si vous souhaitez modifier les paramètres de l'institut.
Page 123: Symptômes D'une Batterie Faible
Fonctions autoalimentées Symptômes d'une batterie faible Si l'équipement n'a pas été utilisé pendant une période de temps prolongée, il est possible qu'il soit nécessaire d'en recharger la batterie. Les symptômes d'une batterie faible incluent les cas suivants : Un clignotement aléatoire ou instabilité de l'affichage ; Perte des informations concernant l'utilisateur et le programme après que l'utilisateur ait stoppé...
Page 124: Kit De L'adaptateur De Courant Optionnel
ATTENTION : le kit de câblage interne doit être installé par du personnel d'entretien agréé. Ne tentez pas d'installer le kit par vous-même, faute de quoi la garantie limitée de Precor risquerait d'être annulée. Pour plus d'informations, reportez-vous à Demander une réparation Important : si cet équipement comprend une Console P80,...
Page 125 Remarques Remarques :...
Page 126 Assemblage et entretien des Elliptical Fitness Crosstrainers : EFX 885 / 835 Remarques :...
