Precor P31 Guide D'installation

Guide d'installation des consoles P31 et P31 SCL
Au début de l'installation de votre console, vous avez enfilé les câbles nécessaires par le châssis de
la base et par l'ouverture du support de la console. Tirez doucement autant de câbles que possible
par l'ouverture au centre du support de la console avant de fixer la console.
AVERTISSEMENT Avant tout raccordement des câbles à la console, assurez-vous que
l'appareil n'est pas connecté à une source d'alimentation externe. Pour obtenir plus
d'informations concernant l'équipement, rendez-vous sur www.precor.com.
REMARQUE Si vous installez également un composant supplémentaire, tel qu'un PVS
ou un récepteur audio sans fil, prenez connaissance de ses instructions afin de procéder
de manière cohérente avec les deux installations.
COMMENCER L'ASSEMBLAGE

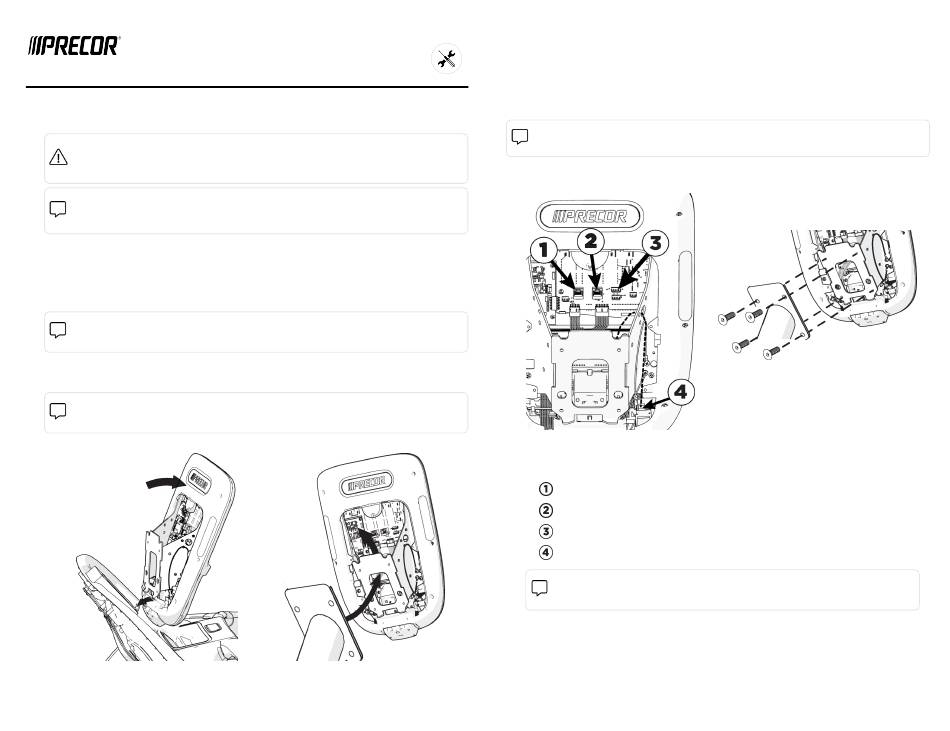

1. Positionnez la console sur la fixation rectangulaire située en bas du support de la console
(Fig. 1).
2. Inclinez la console vers l'avant et tenez-la en place.
REMARQUE Precor vous recommande de demander à un assistant de maintenir la
console en place tandis que vous faites passer les câbles.
3. Faites passer tous les câbles dans l'ouverture rectangulaire juste au-dessus du crochet de
support de la console (Fig. 2).
REMARQUE N'essayez PAS de faire passer des câbles dans les autres ouvertures du
support.
Рис. 1
©2021 Precor Incorporated |PN 305259-131 Rev. B, FRN | 8 mars 2021.
ACHEVER LE GUIDAGE ET L'ASSEMBLAGE DES CÂBLES
1. À l'aide des touches ci-dessous (Fig. 3), connectez les câbles à la console.
2. Branchez l'alimentation, placez l'équipement sous tension et vérifiez le fonctionnement de
la console.
3. Inclinez la console vers l'arrière sur le support de fixation et fixez-la à l'aide de quatre vis
1/4 pouces × 3/4 pouces (Fig. 4).
4. Serrez à fond les éléments.
5. Réinstallez le capot arrière de la console.
Clavette
Рис. 2
REMARQUE Pour le tapis de course, utilisez des vis à tête creuse. Pour les autres
équipements, utilisez des vis à tête plate.
Рис. 3
Câbles
Câbles de données de l'unité de base (du PCA inférieur)
CSAFE
Bouton (d'arrêt) de sécurité (tapis de course uniquement)
Capteur Fréquence cardiaque
REMARQUE Faites passer le câble du capteur de fréquence cardiaque par le
trou sur le côté du cadre métallique (voir la ligne pointillée de la Fig. 4).
Рис. 4
