Instructions de montage

3.3.1

Orientation du boitier du transmetteur

Orientation du boitier de terrain en aluminium
Danger!
Le mécanisme de rotation des appareils destinés aux zones explosibles 1 (ATEX) ou Class I Div. 1
(FM/CSA) est différent de celui décrit ici. La procédure de rotation pour ces boitiers est décrite dans
une documentation Ex spécifique.
1. Déserrer les vis de fixation.
2. Tourner le raccord baïonette jusqu'en butée.
3. Tirer prudemment le boitier du transmetteur jusqu'en butée.
4. Amener le boitier du transmetteur dans la position désirée (max. 2 x 90° dans chaque
direction).
5. Baisser le boitier et réinsérer le raccord baïonnette.
6. Serrer à nouveau les deux vis de fixation (utiliser exclusivement des vis Endress+Hauser).
2
1

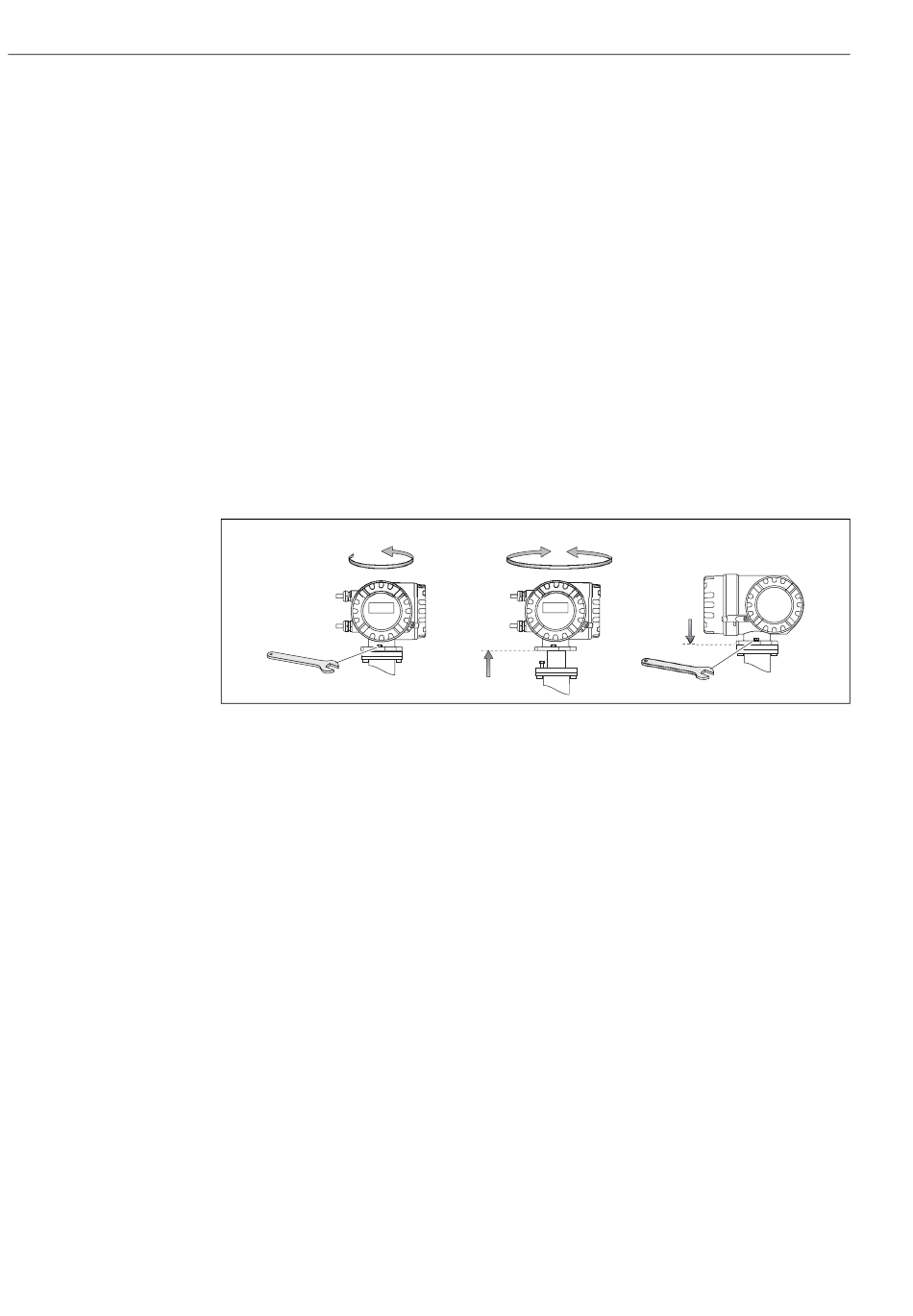

Fig. 16 : Orientation du boitier de transmetteur (boitier de terrain en aluminium)
3.3.2

Montage du boitier de transmetteur mural

Il y a différentes manières d'installer le boitier de transmetteur mural :
• Montage direct sur mur → Page 27
• Installation en armoire électrique → Page 27 (set de montage séparé, accessoires → Page 65)
• Montage sur colonne → Page 28 (set de montage séparé, accessoires → Page 65)
Attention!
• S'assurer que la température ambiante ne dépasse pas la gamme admissible de
– 20 °C...+60 °C (–2 °F à +140 °F), en option – 40 °C...+60 °C (–40 °F à +140 °F).
Installer l'appareil à l'ombre. Eviter les rayons solaires directs.
• Installer toujours le boitier mural de manière à ce que les entrées de câble soient orientées vers le
bas.
4
3
Proline t-mass 65
5
6
