Recherche de défauts
#
"
80
Boitier de l'électronique capteur version séparée
Danger!
• Risque de dommage pour les composants électroniques (protection ESD). L'électricité statique
peut endommager des composants électroniques ou compromettre leur bon fonctionnement.
Utiliser de ce fait un poste de travail ayant une surface mise à la terre !
• S'il n'est pas possible de garantir, lors des étapes suivantes, que la rigidité diélectrique reste
maintenue, il convient de procéder à un contrôle conformément aux indications du fabricant.
• Lors du raccordement d'appareils certifiés Ex, se reporter aux remarques et schémas de la
document Ex spécifique complémentaire au présent manuel.
Attention!
Utiliser exclusivement des pièces de rechange d'origine Endress+Hauser.
Fig. 42, Montage et démontage :
1. Enlever les vis de sécurité (1) et déposer le couvercle (2) du compartiment de l'électronique.
2. Déconnecter le connecteur du câble capteur (3).
3. Déconnecter le câble séparé du bornier (4).
4. Enlever les deux vis (5) de la platine
5. Enlever la platine (6)
6. Le montage se fait dans l'ordre inverse.

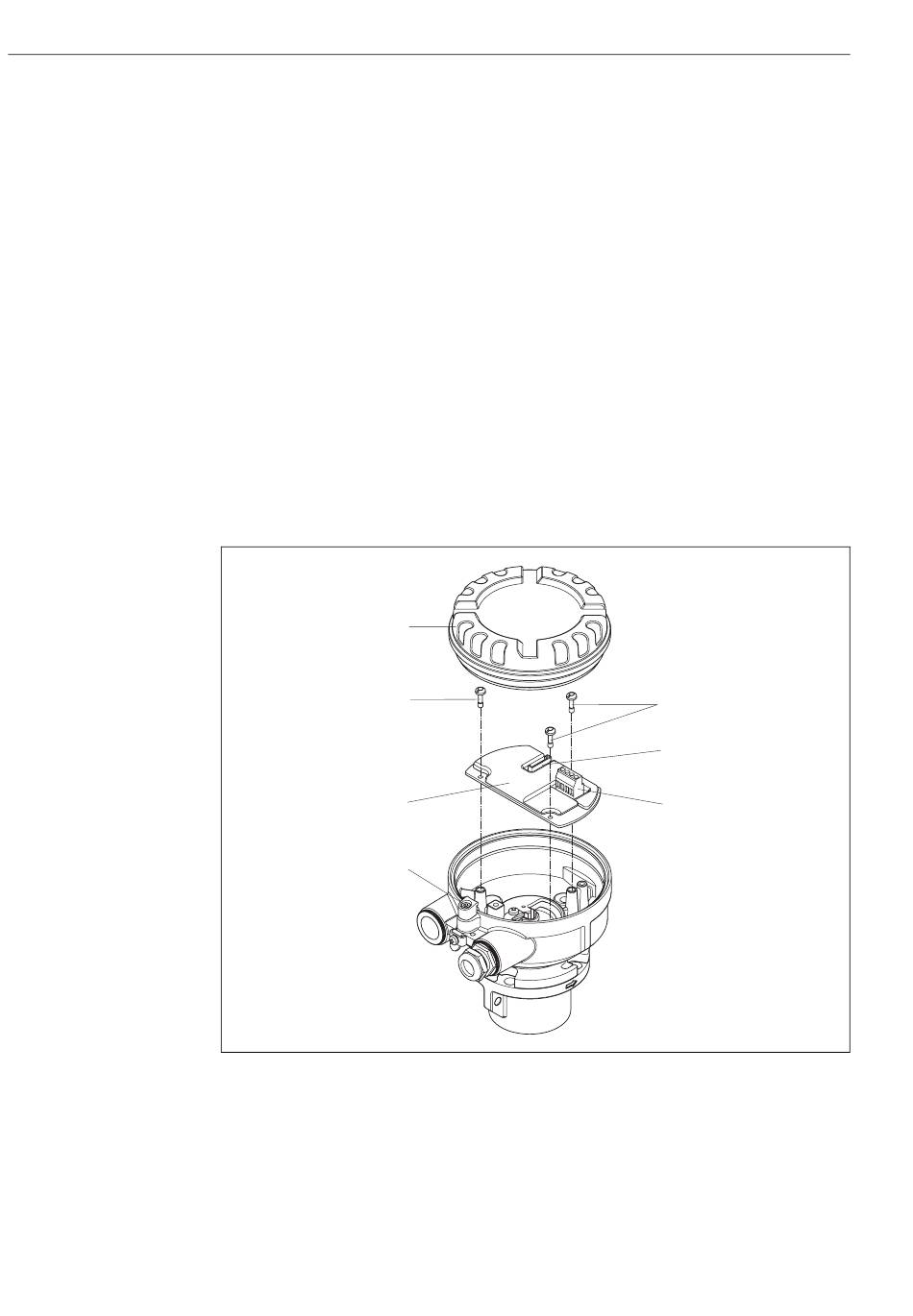

Fig. 42 : Compartiment de l'électronique du boitier du capteur version séparée : montage/démontage de platines
d'électronique
Couleurs des fils (si fournis par Endress+Hauser) :
Borne N° 41 = blanc; 42 = brun; 43 = vert; 44 = jaune
2
5
6
1
Proline t-mass 65
5
3
4
a0005131
