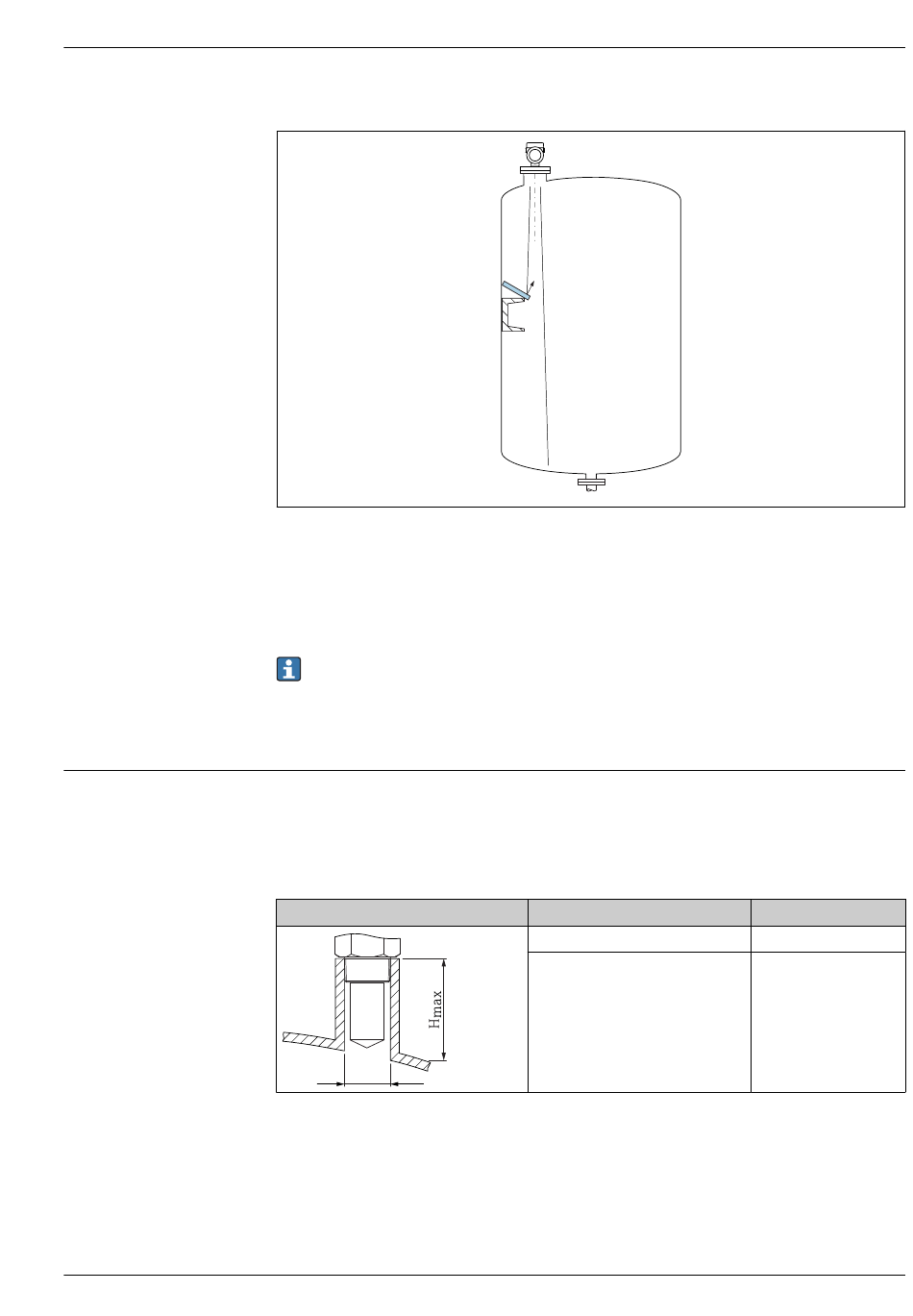

Éviter les échos parasites
Des déflecteurs métalliques, installés selon un certain angle, diffusent les signaux radar et aident à
éviter les échos parasites.
Orientation verticale de l'axe de l'antenne
Orienter l' a ntenne de telle sorte qu' e lle soit perpendiculaire à la surface du produit.
Si l' a ntenne n' e st pas installée perpendiculairement au produit, sa portée maximale peut être
réduite ou des signaux parasites supplémentaires peuvent apparaître.
Orientation radiale de l'antenne
En raison de la caractéristique directionnelle, l' o rientation radiale de l' a ntenne n' e st pas nécessaire.
Antenne encapsulée, PVDF 40 mm (1,57 in)
Informations sur le piquage de montage
La longueur maximale de piquage H
Longueur maximale de piquage H
øD
dépend du diamètre de piquage D.
max
en fonction du diamètre de piquage D
max
D
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
A0031813
H
max
600 mm (24 in)
1 000 mm (24 in)
