Câblage
#
#
#
30
4 Câblage
Danger!
Lors du raccordement d'appareils certifiés Ex, se reporter aux remarques et schémas de la documen-
tation Ex spécifique complémentaire au présent manuel. N'hésitez pas à contacter votre agence
Endress+Hauser pour toute question supplémentaire.
4.1 Raccordement de la version séparée
4.1.1 Relier le câble de liaison pour capteur/transmetteur
Danger!
• Risque d'électrocution. Mettre l'appareil hors tension avant de l'ouvrir.
Ne pas installer ou câbler l'appareil tant qu'il est relié à l'alimentation électrique.
Un non respect de cette règle peut entrainer des dommages irréversibles de l'électronique.
• Risque d'électrocution. Relier la terre à la borne de terre sur le boitier avant de mettre sous
tension.
• Des erreurs de communication pourront se produire si ceci n'est pas respecté.
1. Enlever le couvercle du compartiment de raccordement en desserrant les vis de fixation sur le
couvercle du transmetteur et du capteur.
2. Faire passer le câble de liaison à travers l'entrée correspondante (section du câble : max.
2
2,5 mm / AWG 13).
3. Réaliser les connexions entre capteur et transmetteur conformément au schéma de câblage :
– Voir Fig. 21
– Voir schéma de câblage dans le couvercle à visser
4. Visser le couvercle du compartiment de raccordement sur le boitier du capteur et du

transmetteur.

A
C

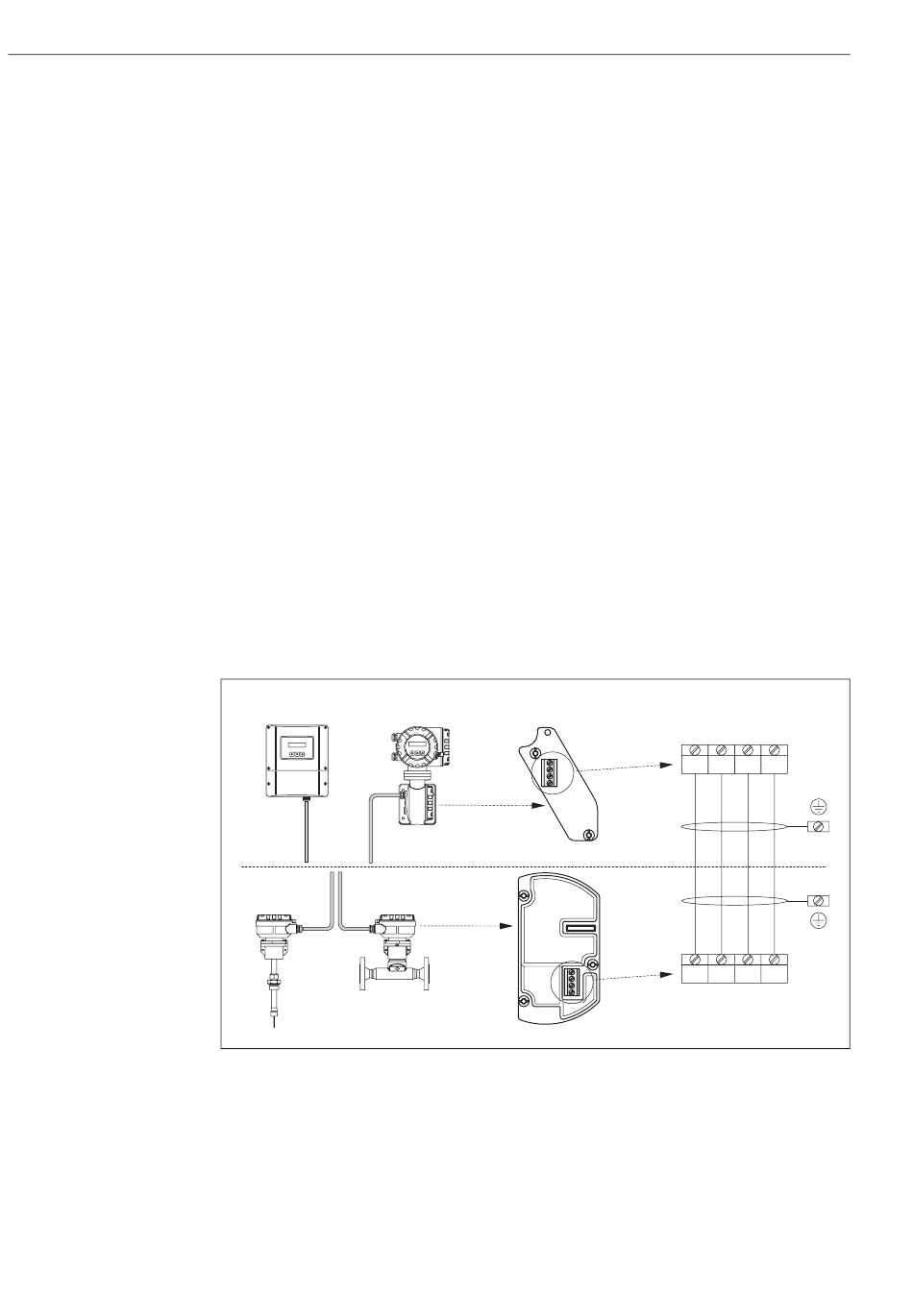

Fig. 21 : Raccordement de la version séparée
A Boitier pour montage mural ; zone non explosible et zone 2 (ATEX II3G)
B Boitier de terrain ; Zone 1 (ATEX II2G)
C Capteur séparé en version à insertion
D Capteur séparé en version à bride
Couleurs des fils (fournis par E+H) : borne n°41 = blanc, 42 = brun, 43 = vert, 44 = jaune (code couleurs selon DIN47100)
Danger!
Ne pas prévoir d'alimentation à part pour le capteur séparé. L'alimentation doit être effectuée via le
transmetteur.
B
D
Proline t-mass 65
6...
GND 10V COMMS
- -
+ +
41 42 43 44
41 42 43 44
- -
+ +
GND 6... COMMS
10V
a0005123
