Proline t-mass 65
2
1
1. 2

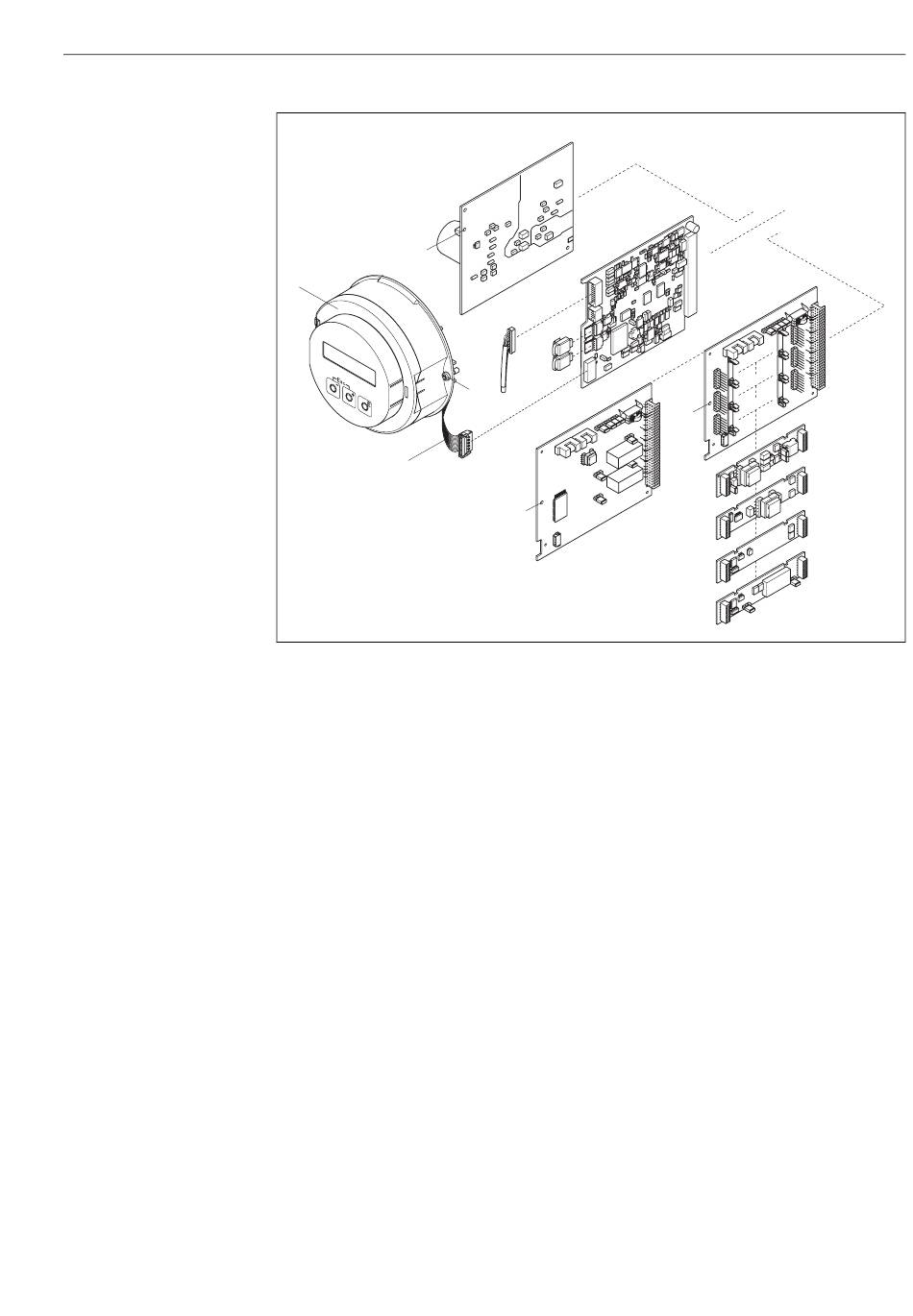

Fig. 40 : Boitier de terrain : montage/démontage de platines d'électronique
1 Couvercle du compartiment de l'électronique avec affichage local
1.1 Vis du couvercle du compartiment de l'électronique
1.2 Câble nappe (module d'affichage)
2 Ouverture pour le montage/démontage des platines
3 Platine alimentation
4 Platine ampli
4.1 Câble de signal (capteur)
4.2 HistoROM/S-DAT (mémoire données capteur)
4.3 HistoROM/T-DAT (mémoire données transmetteur)
5 Platine E/S (modulaire)
5.1 Sous modules embrochables (entrée état et entrée courant, sortie courant, sortie fréquence et sortie relais)
6 Platine E/S (non modulaire)
3
4.1
4. 2
4. 3
1.1
6
2
Recherche de défauts
4
5
2
U T
T P
O U
T /
P U
I N
3
U T
T P
O U
T /
P U
I N
4
U T
T P
O U
T /
P U
I N
2
5.1
a0005126
77
