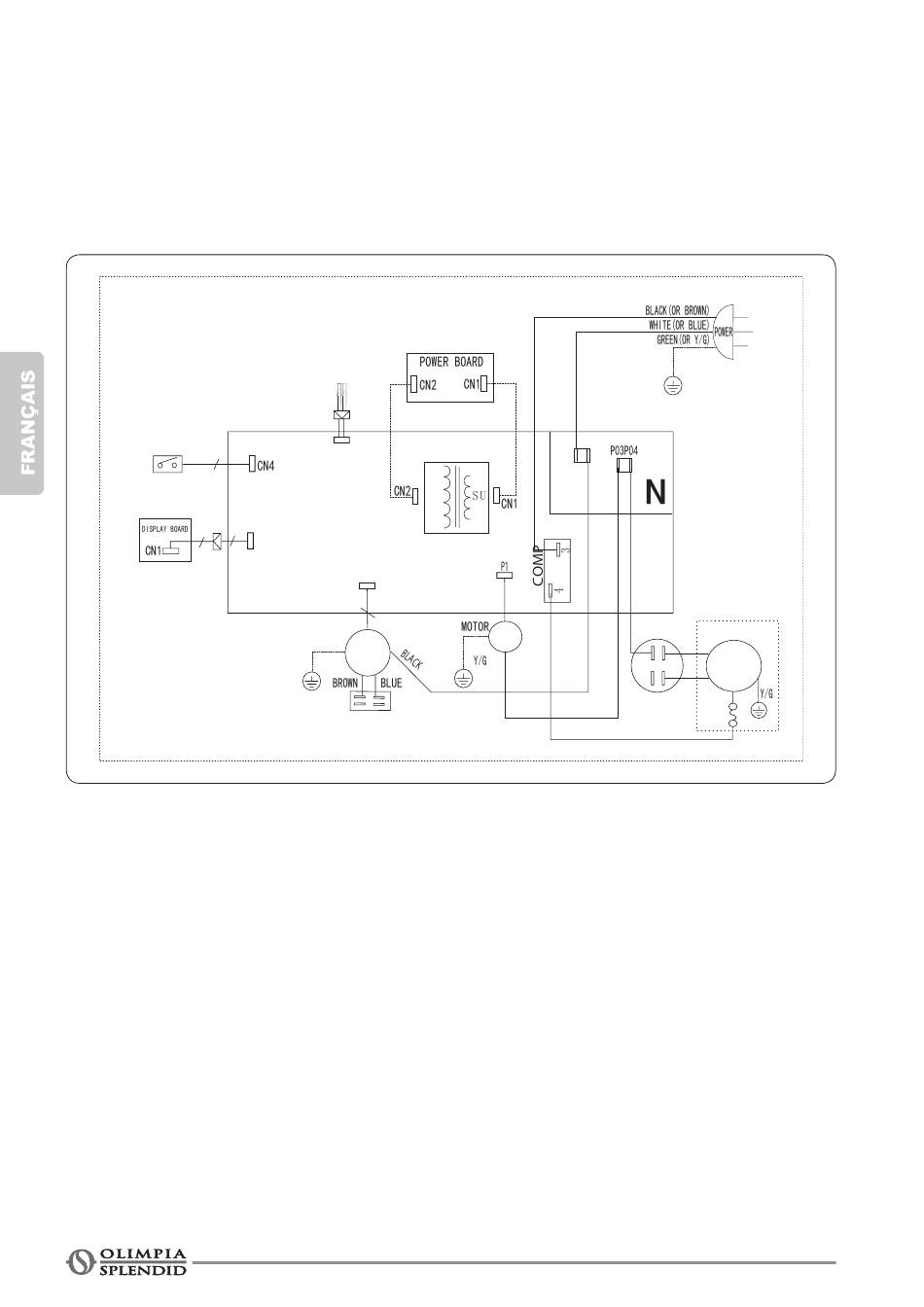

7 - SCHÉMA ÉLECTRIQUE
a1) Carte électronique (puissance)
a2) Carte électronique (commande)
B1) sonde thermostat température ambiante
B2) Capteur de niveau eau de condensation
B3) sonde de température de l'évaporateur.
f1) Protection thermique du compresseur
A1
B2
A2
FR - 30
B1 B3
EL
CN10
FAN
M2
~
Y/G
Z2
rY1) relais pour compresseur
m1) motocompresseur
m2) ventilateur condensation
m3) moteur pour élimination eau de condensation
Z1) Condenseur compresseur
Z2) Condenseur ventilateur condensant
P01P02
RY1
RED
BLUE
M3
~
BLACK
Z1
COMPRESSOR
BLUE
M1
~
BLACK
F1
RED
