N.B. – Le volet barométrique fourni avec l'appareil doit être installé correctement sur le tuyau à fumée de l'unité à
l'huile. Le but du volet est d'ajuster le tirage dans le tuyau d'évacuation de l'unité à l'huile au niveau
recommandé. Étant donné que le tuyau d'évacuation de l'unité à l'huile est connecté sur le tuyau d'évacuation
de la fournaise à bois, le tirage minimum à respecter est de 0,04 PO. C.E. dans le tuyau d'évacuation du côté
bois, et ce, en tout temps. En fait, un volet barométrique mal ajusté peut causer une perte de tire
importante dans le tuyau d'évacuation de la fournaise à bois et en affecter le bon fonctionnement.
3.11 RÉGLAGE DES ÉLECTRODES
Les électrodes doivent être ajustées par un technicien qualifié. La position appropriée des électrodes est importante
pour l'allumage et la dispersion efficace du jet de l'huile.

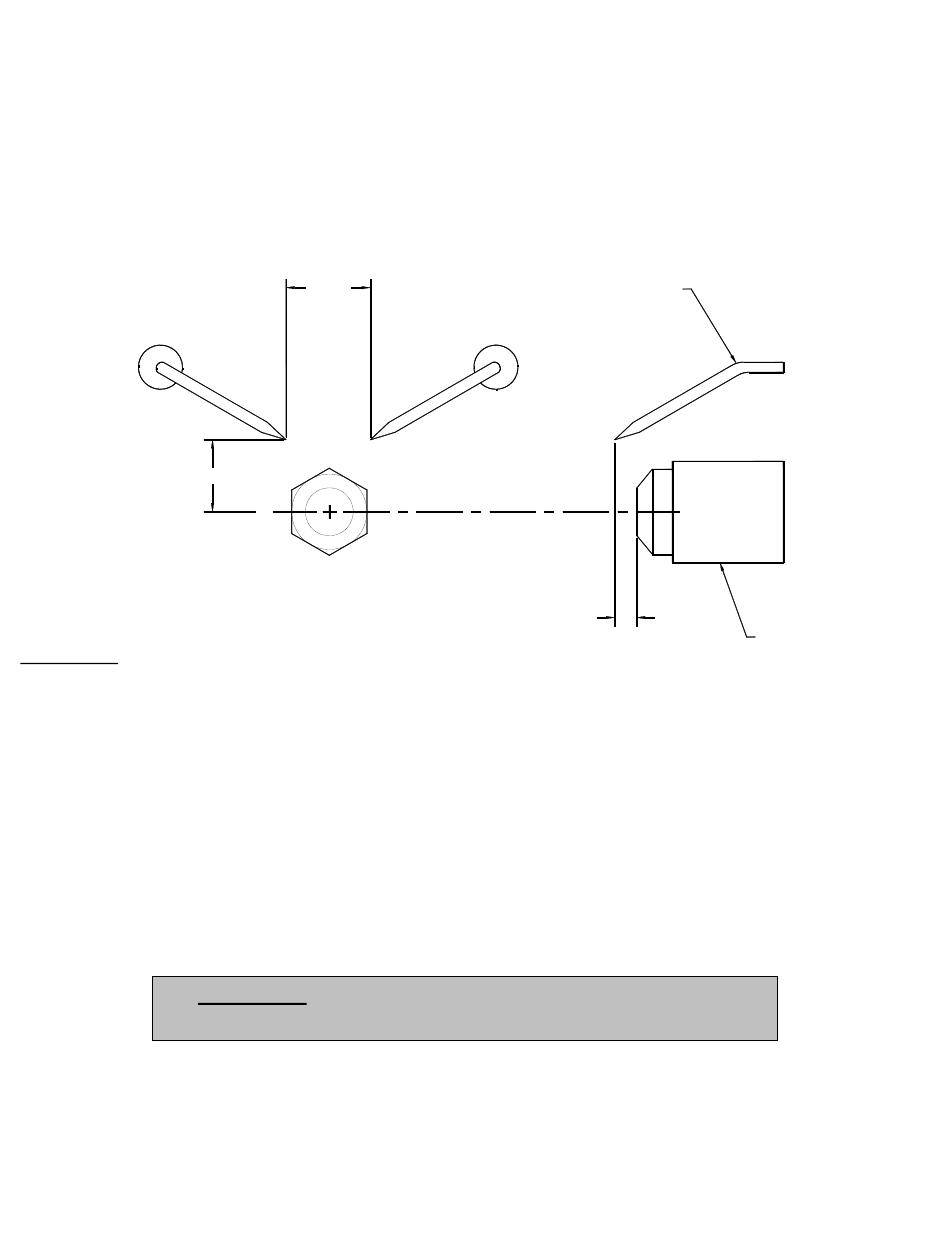

AJUSTEMENT DE L'ÉLECTRODE POUR LA TÊTE « F »
7/16"
ATTENTION :
1. RÉFÉREZ-VOUS À LA PLAQUE SIGNALÉTIQUE POUR LA PRESSION DE LA POMPE ET LE TYPE DE
GICLEUR.
2. RÉFÉREZ-VOUS AU MANUEL D'INSTRUCTIONS DU BRÛLEUR POUR LES DÉTAILS CONCERNANT LA
POMPE.
3. POUR L'AJUSTEMENT DES ÉLECTRODES, VOIR LE MANUEL DU BRÛLEUR.
4. POUR LA MISE EN MARCHE ET L'AJUSTEMENT DU BRÛLEUR, RÉFÉREZ-VOUS AU MANUEL DU BRÛLEUR.
5. SI LE BRÛLEUR TOMBE EN PANNE, RÉFÉREZ-VOUS AU MANUEL DU BRÛLEUR.

4- MISE EN MARCHE DE L'APPAREIL

La mise en marche doit être effectuée par un technicien qualifié. S'assurer que l'installation est terminée et que le
réservoir d'huile a été rempli. La purge de la pompe doit aussi avoir été faite.
ATTENTION : METTRE LE PANNEAU DU VENTILATEUR EN
5- ARRÊT PROLONGÉ
A) Coupez l'alimentation électrique;
B) Fermez la vanne d'arrêt de l'huile.
NOTE: LA VANNE D'ARRÊT DOIT ÊTRE FERMÉE LORSQUE L'APPAREIL NE FONCTIONNE PAS POUR UNE
PÉRIODE DE TEMPS PROLONGÉE.
5/32"
PLACE AVANT DE PARTIR LE BRÛLEUR.
ÉLECTRODE
1/16"
52
ORIFICE
