3.10 AJUSTEMENT ET VÉRIFICATION DE LA COMBUSTION
Pour apprécier le rendement de nos unités à l'huile, vous devez respecter les différents critères de performance
suivants :
Les appareils alimentés au mazout doivent être raccordés à des conduits d'évacuation ayant en tout temps un tirage
suffisant pour assurer un fonctionnement correct et sûr de l'appareil.

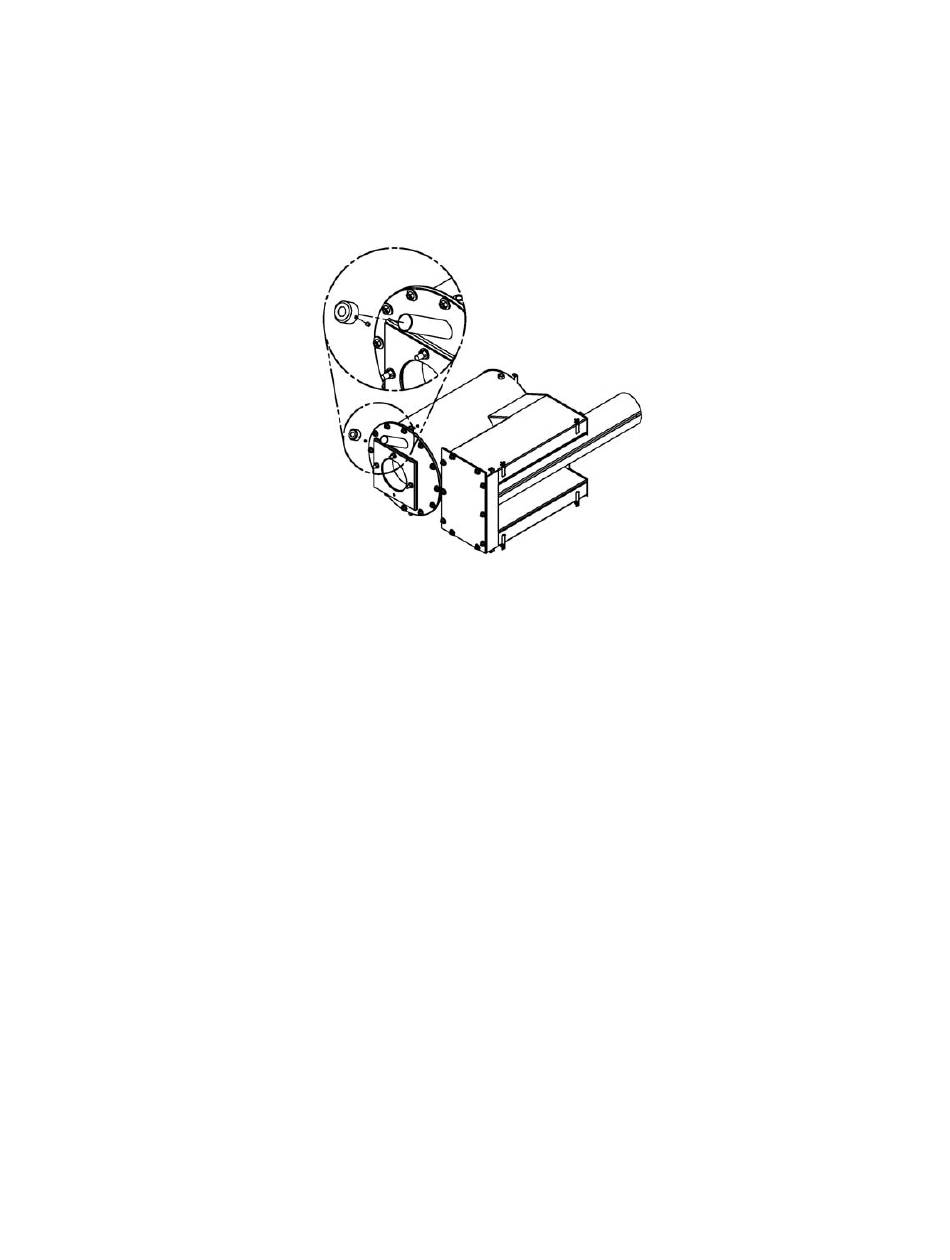

Avant de mettre en marche votre unité à l'huile, assurez-vous que le bouchon scellé (SE53352) est installé et sécurisé
sur le tube de vision avec la vis fournie. La chambre est calibrée de façon à ce qu'il y ait une légère pression positive,
ce qui permet d'optimiser l'efficacité de la combustion. La présence du bouchon scellé empêche donc le retour d'odeur
d'huile.
INSTRUMENTS REQUIS :
- TESTEUR DE TIRE;
- TESTEUR DE FUMÉE (SMOKE TEST);
- MANOMÈTRE DE POMPE;
- VÉRIFICATEUR DE POSITION DU GICLEUR ET DES ÉLECTRODES;
-
TESTEUR DE COMBUSTION.
À VÉRIFIER :
- CHOIX DU GICLEUR ET DE LA TÊTE DE RÉTENTION;
- POSITION DU GICLEUR PAR RAPPORT À LA TÊTE DE RÉTENTION;
- PRESSION DE LA POMPE;
- ABSENCE DE BULLES D'AIR DANS LE TUYAU D'ENTRÉE D'HUILE;
- AJUSTEMENT DU VOLET BAROMÉTRIQUE (TIRAGE).
PROCÉDURE DE VÉRIFICATION DE LA COMBUSTION :
A- PERCEZ UN TROU DE 9/32" DE DIAMÈTRE DANS LE TUYAU D'ÉVACUATION À UNE DISTANCE
D'ENVIRON 18" DE LA SORTIE.
B- FERMEZ LA PORTE ET LA TRAPPE D'ENTRÉE D'AIR PRIMAIRE DE LA FOURNAISE À BOIS.
C- ALLUMEZ LE BRÛLEUR PENDANT AU MOINS 10 À 15 MINUTES CONSÉCUTIVES.
D- TIRAGE AU-DESSUS DU FEU = -0.01 À -0.02 PO. C.E. (LE TIRAGE AU-DESSUS DU FEU DOIT ÊTRE
MESURÉ DANS LE TROU DE LA TRAPPE SUR LE TUBE DE VISION.)
E- DENSITÉE DE FUMÉE (« SMOKE TEST ») ENTRE 0 ET 1 (TRACES) SUR L'ÉCHELLE DE SHELL
BACHARACH.
F- TIRAGE DANS LA CHEMINÉE = 0.02 PO. C.E.
G- POURCENTAGE D'EXCÈS D'AIR = 20 À 40 %, 12 % CO
H- EFFICACITÉ MOYENNE DE 83 % À 87% TOUT DÉPENDANT DU BRÛLEUR ET DE LA PUISSANCE
D'ENTRÉE (VOIR FICHE TECHNIQUE).
I-
RESSERREZ TOUTES LES VIS DE BLOCAGE APRÈS AVOIR COMPLÉTÉ L'AJUSTEMENT FINAL.
, 5 % O
2 2
