PSG MAX CADDY Instructions Pour L'installation Et Le Fonctionnement page 19

Par la suite, vous devez faire le branchement entre le servomoteur et la carte électronique de contrôle. Pour ce
faire, référez-vous au schéma électrique à la section 7. Pour bien faire passer le fil (non inclus), référez-vous aux
dessins ci-dessous.

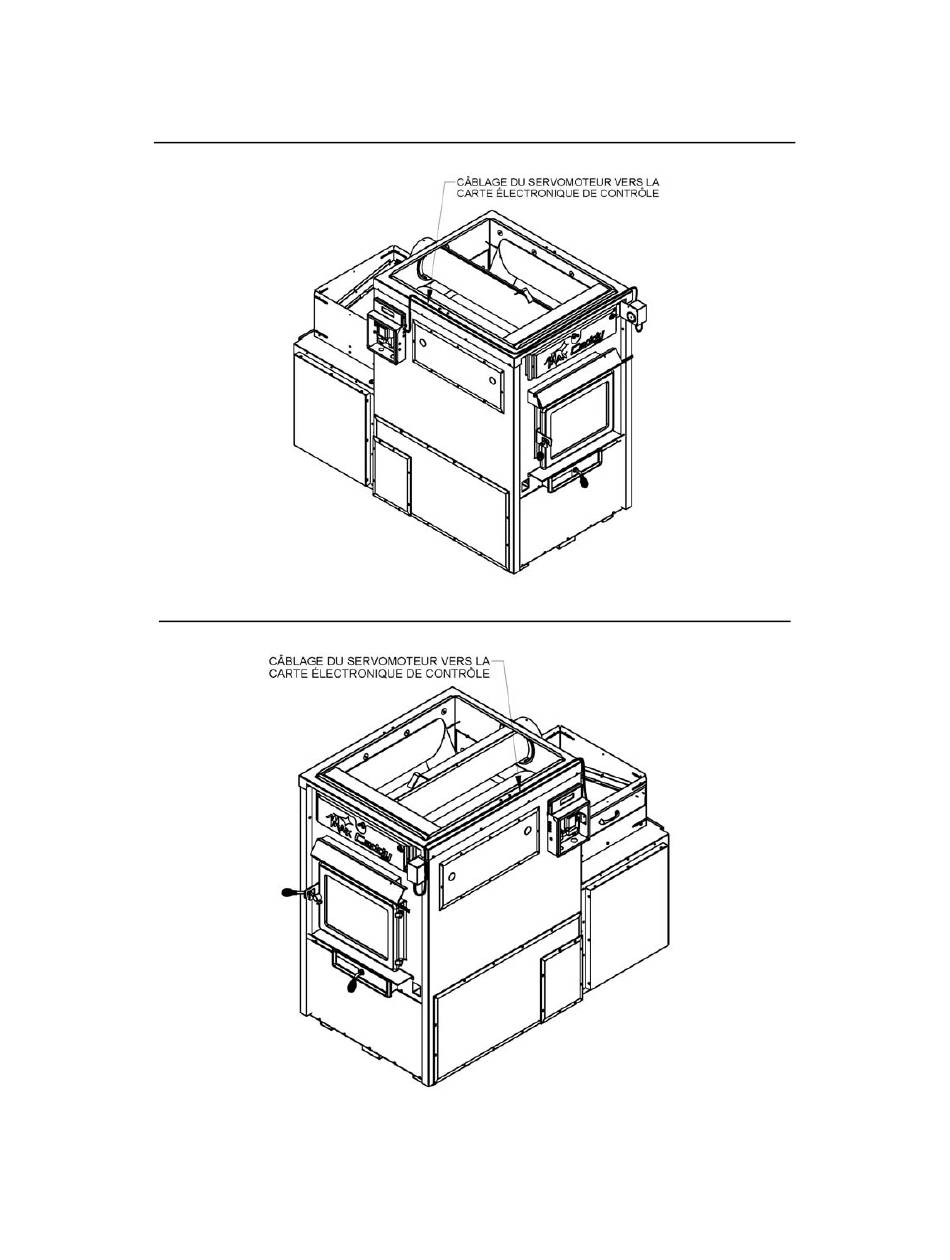

Fil passant vers la carte électronique de contrôle installé à GAUCHE de la fournaise
Fil passant vers la carte électronique de contrôle installé à DROITE de la fournaise
O
ATTENTION : EMPLOYER DES FILS D'ALIMENTATION ADÉQUATS POUR 75 C (non fournis)
19
