INSTALLATION ET RACCORDEMENT DU SERVOMOTEUR

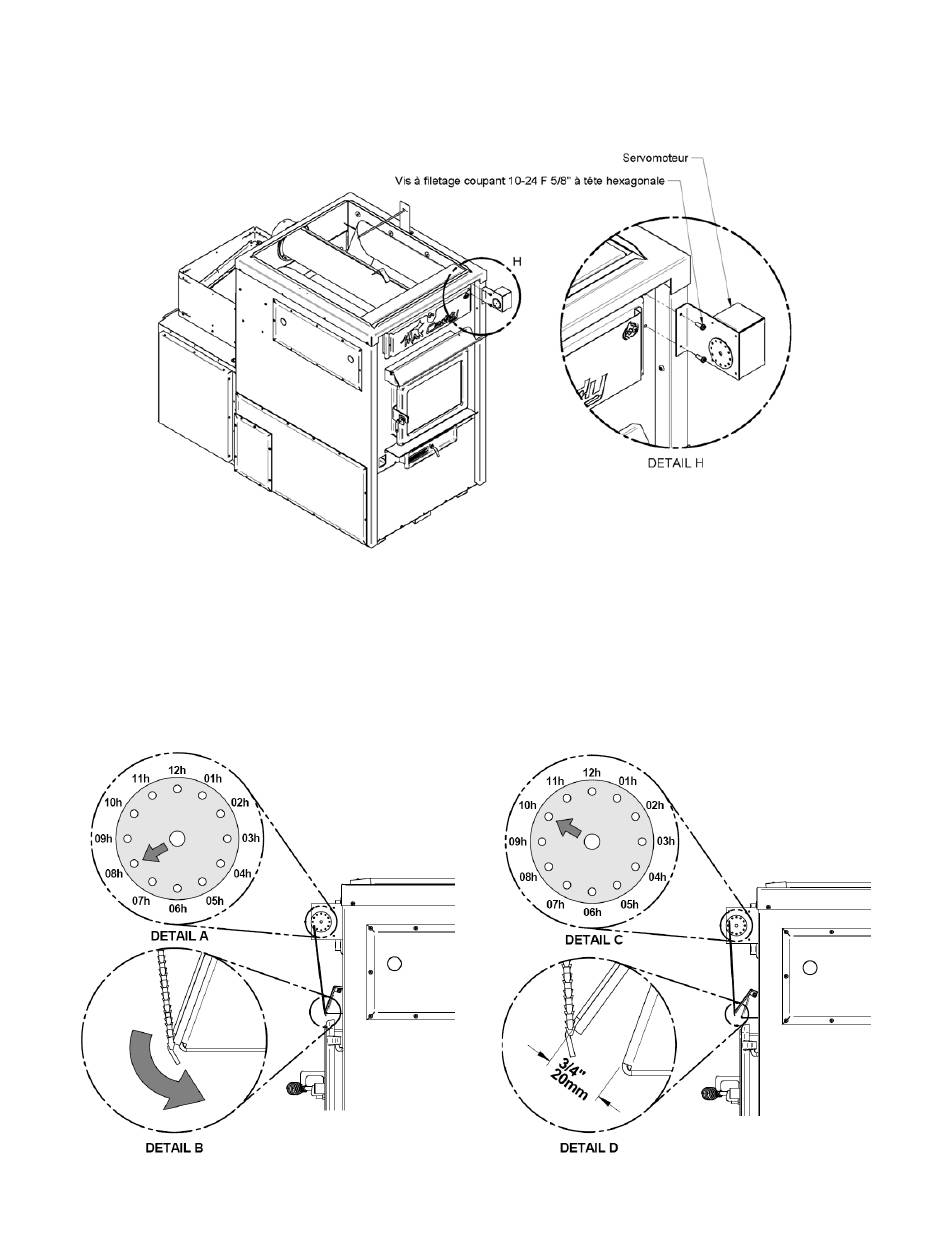

Votre fournaise Max Caddy est munie d'un servomoteur. Pour l'installer, il suffit de le visser en place dans les
deux trous pré percés à cet effet en utilisant deux vis tel qu'illustré ci-dessous.
Une fois installé, il faut installer la chaînette reliant le servomoteur sur la trappe d'entrée d'air primaire tel
qu'illustré ci-dessous. La chaîne qui relie la trappe d'entrée d'air au moteur doit avoir un jeu de 1/8" et doit être
sécurisée en place à l'aide du crochet. Lorsqu'il n'y a pas de demande de chaleur, la trappe d'entrée d'air doit
être complètement fermée et la chaîne doit être fixée au servomoteur à 8 heures (voir Détail A et B). Ainsi, la
trappe d'entrée d'air devrait être à environ 3/4" ouverte et la chaine être à la position 10 heures lorsqu'il y a une
demande de chaleur (voir détail C et D.) Pour plus d'information sur le branchement électrique, référez-vous à la
section 7.
O
ATTENTION : EMPLOYER DES FILS D'ALIMENTATION ADÉQUATS POUR 75 C (non fournis)
