Lorsque la dénivellation excède 8 pieds (244 cm), mais sans dépasser 10 pieds (305 cm), il faut installer le capuchon
de dérivation (« by-pass plug ») fourni et un conduit de retour d'huile au réservoir. Pour de plus amples détails, voir
« INSTALLATION INFORMATIONS », Part No. 21844 sur la pompe du brûleur.
Dans le cas où l'élévation est de plus de 10 pieds (305 cm), une pompe à deux stages peut être requise en plus du
conduit de retour.

3. INSTALLATION DE L'APPAREIL

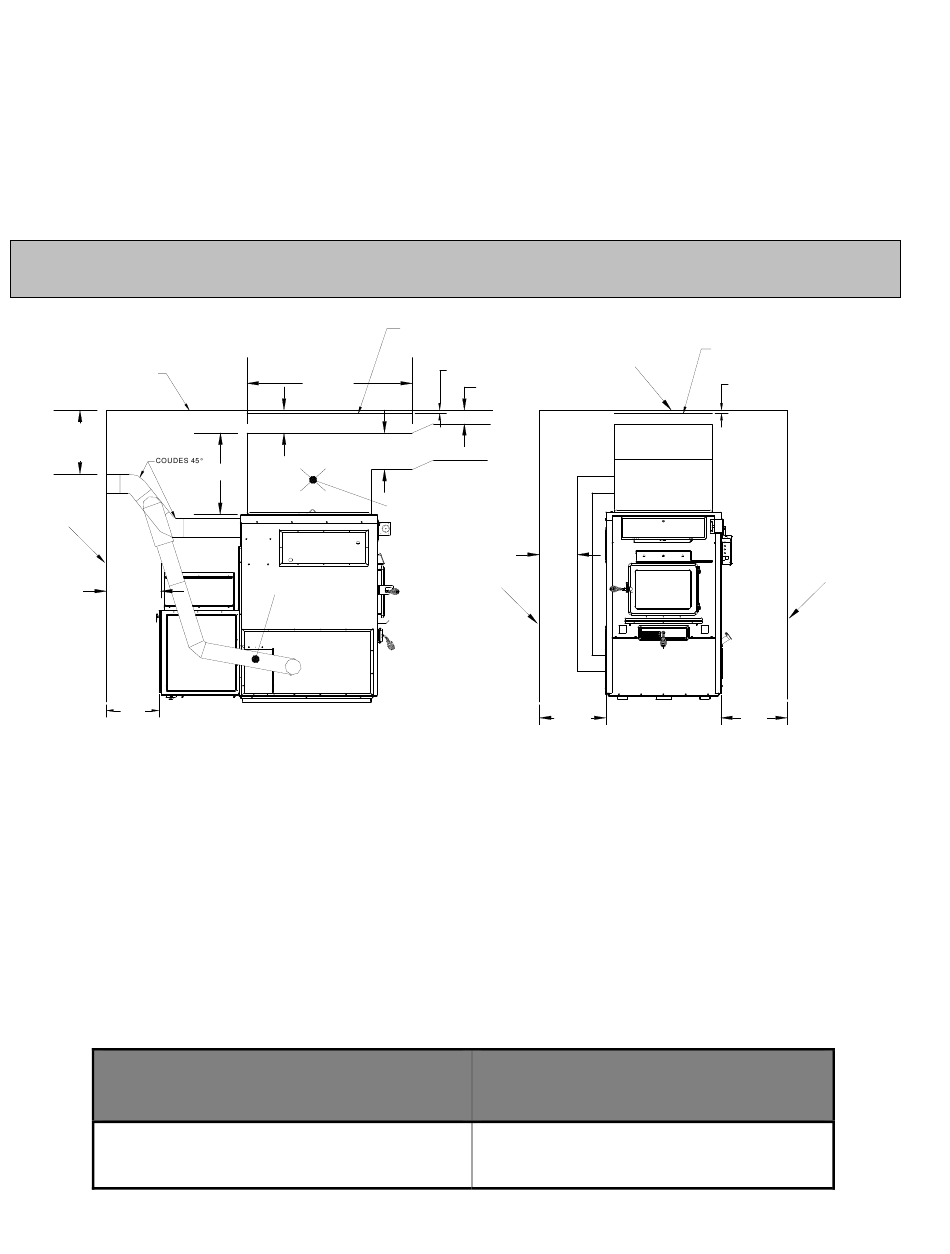

3.1 EMPLACEMENT DE L'UNITÉ
Consultez la SECTION A de ce manuel pour plus de détails.
N.B. Ces appareils doivent être installés conformément aux instructions indiquées sur la
plaque signalétique apposée sur l'appareil.
PLAFOND
18''
MUR
18''
24"
N.B. POUR LE RETOUR D'AIR, RESPECTER LA SURFACE D'OUVERTURE DU BONNET D'AIR FRAIS
DE LA FOURNAISE.
3.2

MISE EN PLACE DE L'APPAREIL

Pour un fonctionnement sûr et silencieux, la fournaise doit être de niveau dans les deux directions et supporté
uniformément afin d'en assurer la stabilité.
3.3

RACCORD DU TUYAU ET REGISTRE DE TIRAGE

Le tuyau raccordant la fournaise à la cheminée doit être le plus court et le plus droit possible. Si une déviation est
nécessaire, l'utilisation de coudes à 45
la cheminée, et ce tant du côté de la fournaise à bois que de l'unité à l'huile (UH). Le volet barométrique (ou registre de
tirage) doit être installé de niveau sur une longueur droite du tuyau d'évacuation de l'unité à l'huile, à environ 24
sortie de cette dernière.
TYPE DE FOURNAISE
6' 0''
6''
BONNET D'AIR CHAUD
8'' MIN.
24''
PRISE DE PRESSION
SATTIQUE 0.20'' C.E. MIN.
TUYAU À FUMÉE
UNITÉ À L'HUILE
o
est fortement recommandée pour une meilleure évacuation de la fumée dans
UH MAX CADDY
ÉCRAN PARE-CHALEUR
3/4"
1"
9''
MUR
24"
DIAMÈTRE DU TUYAU À
FUMÉE DE L'UNITÉ À
48
ÉCRAN PARE-CHALEUR
PLAFOND
3/4"
24"
L'HUILE (UH)
5"
MUR
"
de la
