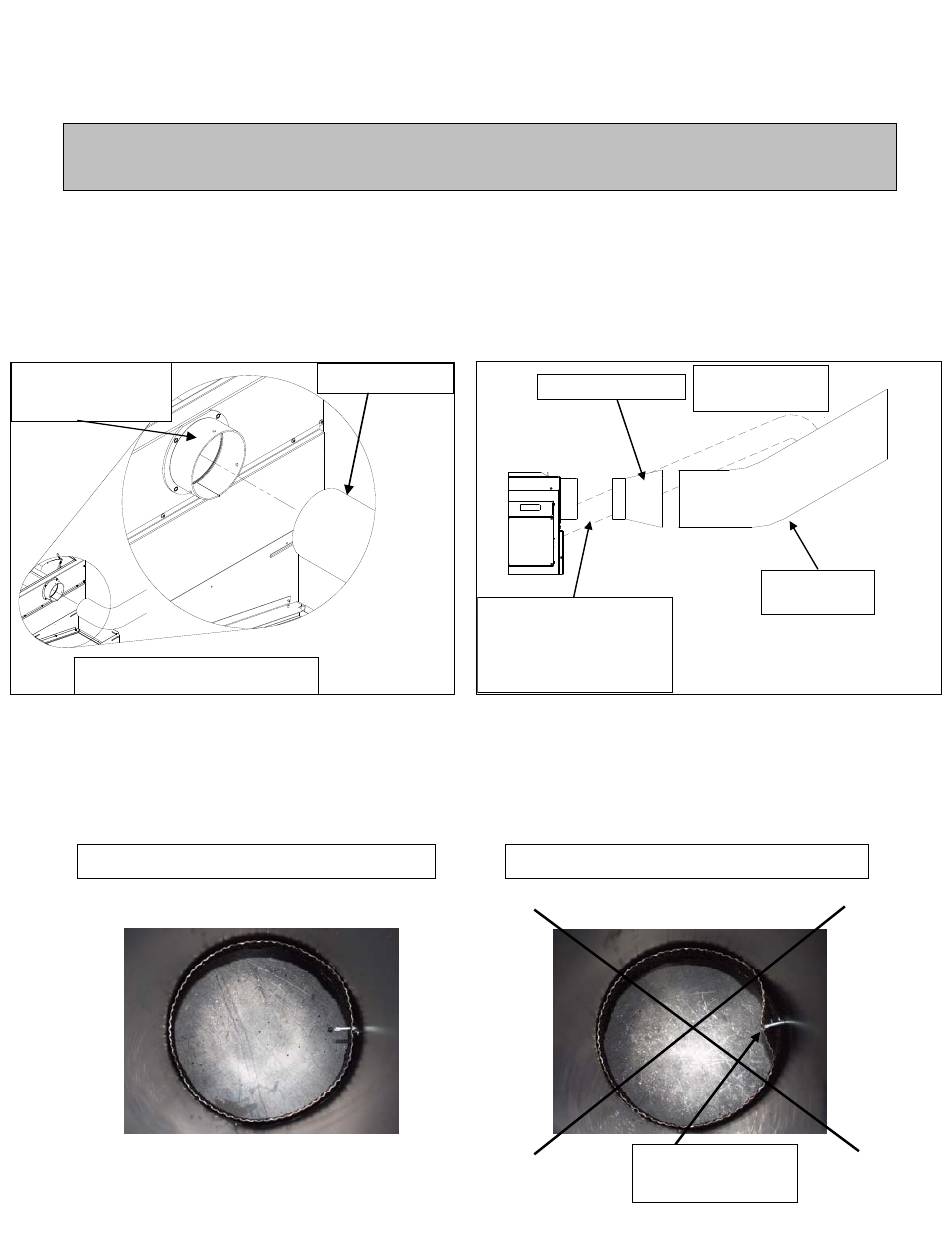

RACCORD DU TUYAU ET DU REGISTRE DE TIRAGE

Avant de faire le raccordement, retirer les accessoires tels le grattoir, la pelle
et le tisonnier du tuyau d'évacuation de la fournaise.
La fournaise Max Caddy est munie d'une buse de 6 pouces de diamètre et les modèles au bois seul ou combiné
bois/électrique peuvent être installées sur une cheminée de 6 pouces approuvée pour les appareils à
combustible solide (2100°F); cependant, nous recommandons de raccorder de préférence la Max Caddy à une
cheminée de 7" de diamètre si sa conversion ultérieure en mode bois/huile est probable. Un réducteur de 7" à 6"
est alors requis et doit être installé à la sortie de la fournaise. Si le tirage excède 0.06 PO. C.E., un contrôle
barométrique doit être installé (voir Registre de tirage). N'installez jamais de registre de cheminée manuel. Il
est préférable de fixer le tuyau d'évacuation à la buse de la fournaise à l'aide de trois vis.
ADAPTATEUR
DE LA BUSE
BOIS SEULEMENT
Voici quelques conseils pratiques pour une bonne installation :
1. Tous les raccords du tuyau d'évacuation doivent être bien fixés à l'aide de trois vis.
S'assurer que chaque vis de fixation pénètre bien dans les parois des deux raccords (mâle et
femelle). Voir photos ci-dessous illustrant l'intérieur d'un accouplement mâle/femelle.
BONNE INSTALLATION
2. Une pente ascendante minimale de 1/4" par pied doit être respectée.
Diamètre 6"
Tuyau d'évacuation 5"
(Unité à l'huile)
Max Caddy (Option)
23
BOIS/HUILE
Réducteur 7" à 6"
MAUVAISE INSTALLATION
CAUSE UNE
RESTRICTION
Diamètre 7"
