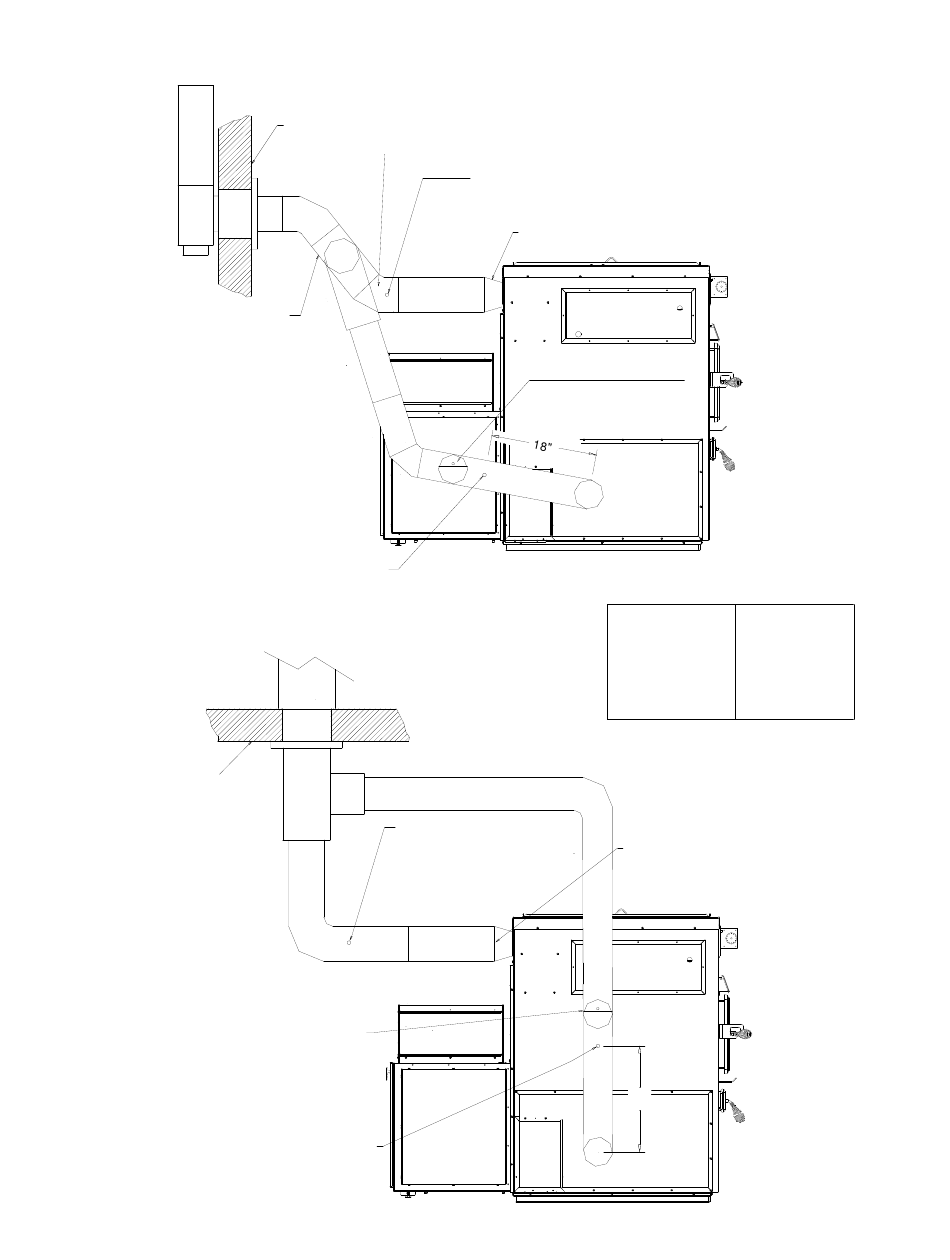

3.4 DIFFÉRENTES INSTALLATIONS
RACCORD EN T
TROU DE VÉRIFICATION POUR
PLAFOND
POUR UH-MAX CADDY
MUR
COUDE 45°
Ø7"
COMBUSTION DE L'HUILE
Ø7"
VOLET BAROMÉTRIQUE 5"
TIRAGE 0.02" C.E.
TROU DE VÉRIFICATION
DE LA COMBUSTION À
L'HUILE
TIRAGE MINIMUM DANS LE TUYAU
D'ÉVACUATION DU BOIS = 0.04" C.E.
RÉDUCTEUR 7" À 6"
VOLET BAROMÉTRIQUE 5"
TIRAGE 0.02" C.E.
TIRAGE MINIMUM DANS
LE TUYAU
D'ÉVACUATION DU BOIS
= 0.04" C.E.
49
TYPE DE DIAMÈTRE DE
FOURNAISE CHEMINÉE
MAX CADDY *7"
*RÉDUCTEUR
REQUIS
RÉDUCTEUR 7" TO 6"
18"
