4. INSTRUCTIONS D'OPÉRATION
4.1 SYSTÈME DE CONTRÔLE
La fournaise Max Caddy est dotée d'un contrôle électronique sophistiqué. Ce système est plus polyvalent. Tous
les branchements se font à partir de la carte électronique. Des borniers sont prévus pour toutes les
composantes et les options. En mode HEAT (chauffage automatique), une logique a été pensée pour vous
donner le plus de chaleur possible. Ainsi, lorsque vous chauffez au bois, le ventilateur va démarrer à la vitesse 1
à la température présélectionnée (KIP – Kick-in Point). C'est le RTD, connecté au bonnet d'air chaud, qui lit
toutes les températures. La température continuera à s'élever dans le bonnet d'air chaud à mesure que le feu
gagnera en intensité. Après un certain temps, la carte électronique fera changer la vitesse du ventilateur à la
vitesse 2. Cette vitesse devrait maintenir la température d'efficacité (BEP – Best Efficiency Point) dans le bonnet
d'air chaud. La température d'efficacité (BEP) a été fixée à 160 °F par le manufacturier lorsque le bois fournit
l'énergie. Le BEP a été fixé à 150
continue à s'élever, la carte électronique sélectionnera automatiquement une vitesse plus élevée pour stabiliser
la température dans les conduits et maintenir le BEP.
Dans le cas de l'option électrique et/ou l'huile, le ventilateur démarre aussitôt que la demande de chauffage est
activée par le thermostat de l'option. En d'autres mots, par mesure de sécurité, le ventilateur n'attend pas que
le bonnet d'air chaud ait atteint une température minimale prédéterminée. Toutefois, pour ce qui est du reste de
la logique, elle demeure la même, c'est-à-dire que la vitesse du ventilateur est automatiquement sélectionnée
par la carte électronique afin de maintenir le BEP dans le bonnet d'air chaud (tant et aussi longtemps qu'une
demande en énergie existe).
4.2 PREMIÈRE UTILISATION
Une fois l'installation terminée et avant d'utiliser l'appareil, le limiteur électronique de la fournaise devra être
configuré pour activer toutes les fonctions applicables selon les options choisies. Pour ce faire, il est important
de connaître les options installées sur votre fournaise. Le tableau 1 montre les différentes configurations
possibles et le numéro de code à sélectionner pour activer celle qui s'applique à l'installation particulière en
cours.
4.3 RÉGLAGE AVANT LA PREMIÈRE UTILISATION

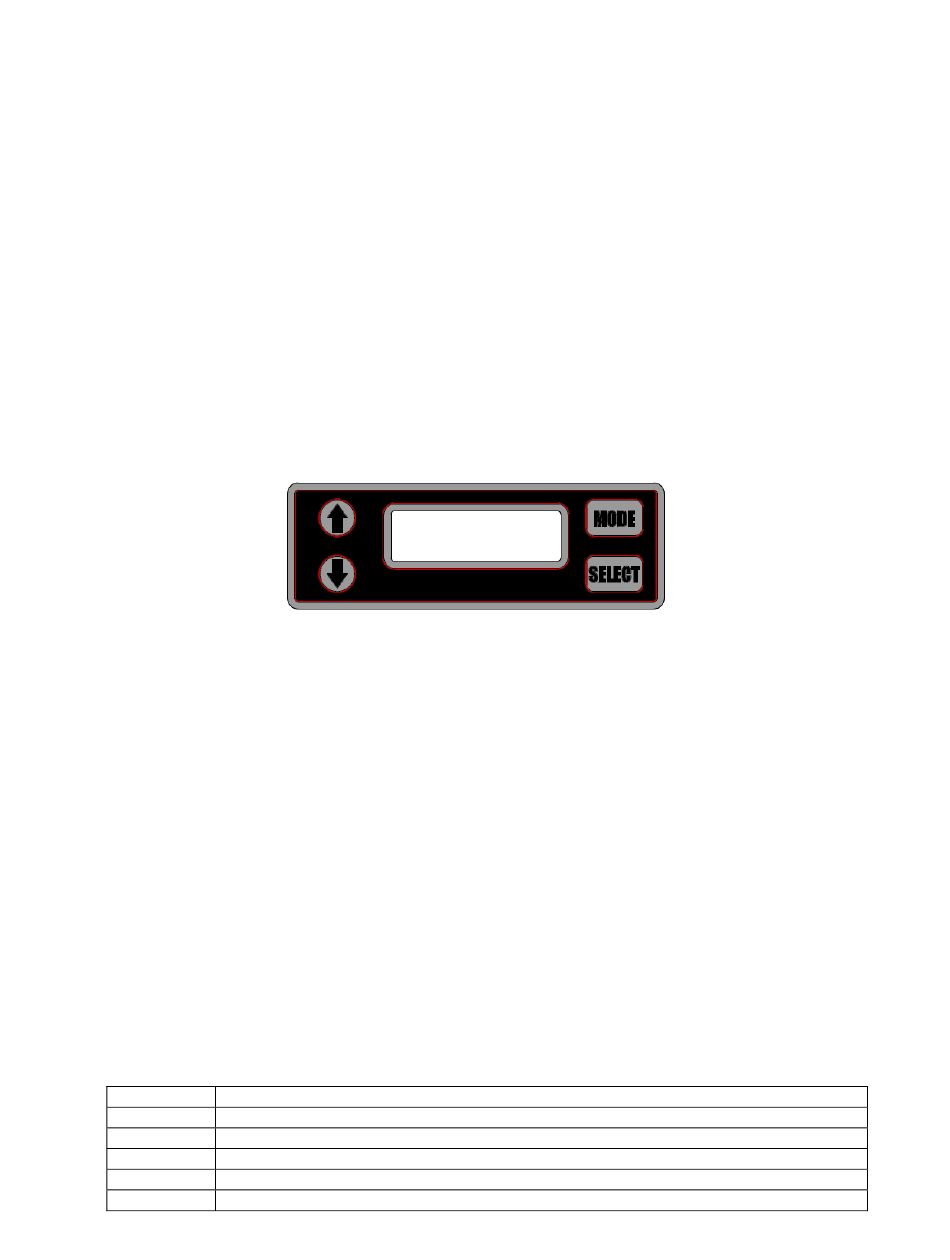

Lors de la mise sous tension, l'écran défilera le nom de la compagnie et la version du logiciel suivi du code 1111
qui clignotera et qui correspond à la configuration ' BOIS SEULEMENT '. Pendant que le code clignote, il est
possible de le modifier en appuyant sur l'une ou l'autre des flèches et une fois le code correspondant à
l'installation affiché, appuyer sur SELECT pour le valider; l'affichage indiquera alors le mot DONE pour confirmer
la sélection et passera automatiquement au mode HEAT. (Voir instructions concernant les autres modes
disponibles).
Cette sélection sera conservée même en cas de panne d'électricité. Au cas où cette sélection doit être changée
suite à l'addition d'une option ou pour toute autre raison, couper l'alimentation à la carte électronique, tenir le
bouton MODE enfoncé et rétablir l'alimentation; l'écran défilera le nom de la compagnie, la version du logiciel et
les chiffres de 1 à 36 pendant que la programmation originale est rétablie. Lorsque le chiffre 36 est atteint,
relâcher le bouton MODE et l'écran défilera à nouveau le nom de la compagnie, la version du logiciel puis le
code 1111 s'affichera et clignotera. Il sera alors possible de sélectionner et valider la nouvelle configuration.
1 1 1 1 Bois seulement
2 2 2 2 Combo bois et huile
3 3 3 3 Combo bois et électricité
4 4 4 4 Trio : bois, suivi de l'huile et de l'électricité
5 5 5 5 Trio : bois, suivi de l'électricité et de l'huile
6 6 6 6 Bi-énergie
°
F lorsque l'électricité ou l'huile fournissent l'énergie. Si la température
Tableau 1 - Configurations
