5 Installation

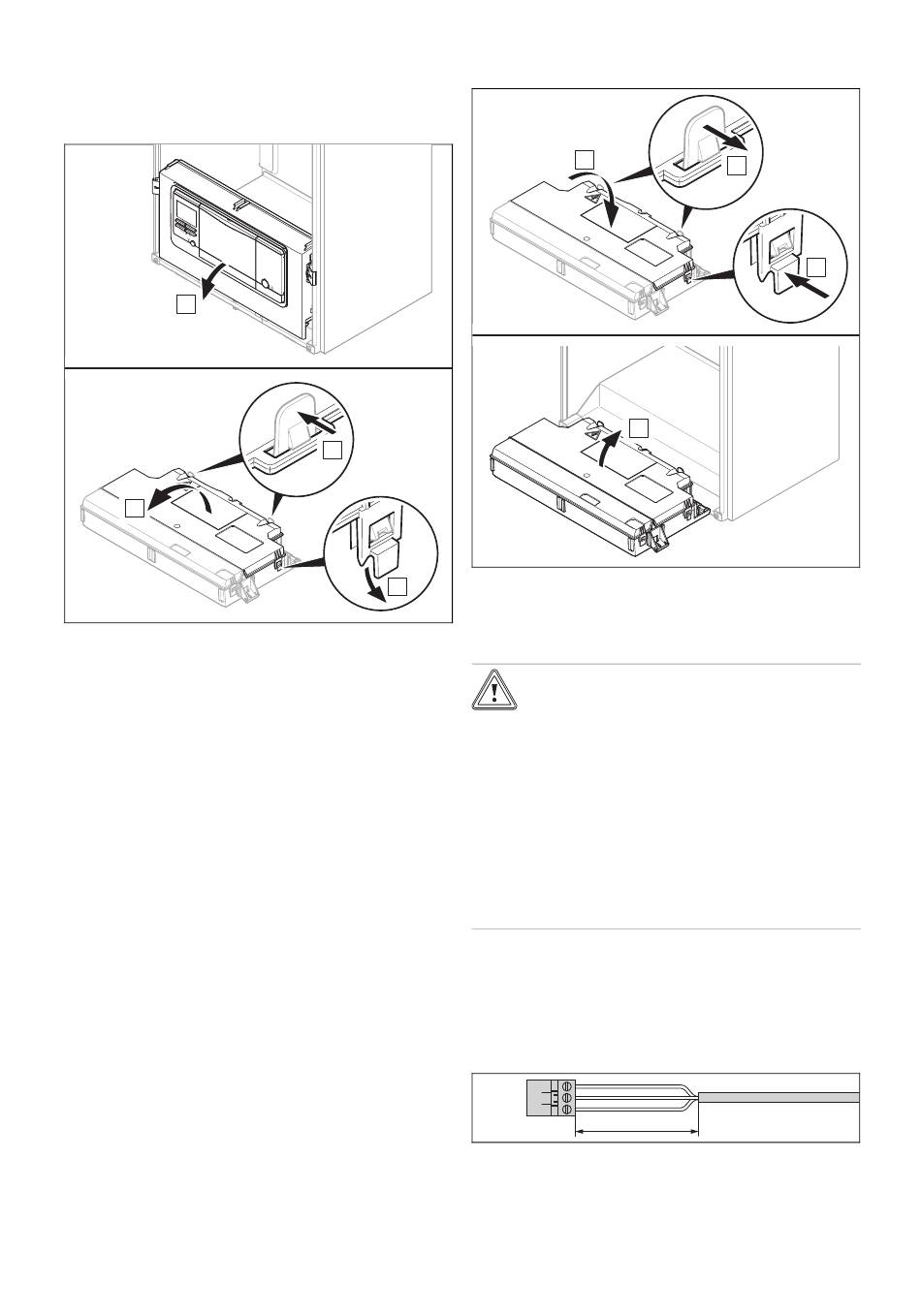

5.7.1 Ouverture/fermeture du boîtier électrique
5.7.1.1 Ouverture du boîtier électrique
1. Démontez l'habillage avant. (→ page 51)
A
D
2. Ouvrez le boîtier électrique comme indiqué sur l'illustra-
tion.
56
5.7.1.2 Fermeture du boîtier électrique
B
2×1
▶
C Fermez le boîtier électrique comme indiqué sur l'illustra-
tion.
5.7.2
1.
2.
3.
4.
Notice d'installation et de maintenance ecoTEC plus 0020244381_03
A
D
Câblage
Attention !
Risques de dommages matériels en cas
d'installation non conforme !
Si la tension secteur est raccordée aux mau-
vaises cosses et bornes enfichables, le sys-
tème électronique risque de subir des dom-
mages irrémédiables.
▶
Les bornes eBUS (+/‑) ne doivent surtout
pas être raccordées à la tension secteur.
▶
Ne branchez pas le câble de raccorde-
ment secteur ailleurs que sur les bornes
prévues à cet effet !
Faites passer les câbles de raccordement des compo-
sants à connecter dans le passage de câbles situé en
bas de l'appareil, à gauche.
Utilisez des serre-câbles.
Mettez les câbles de raccordement à la bonne lon-
gueur.
≤ 30
Pour éviter tout court-circuit en cas de désolidarisation
intempestive d'un brin, ne dénudez pas la gaine exté-
rieure des câbles flexibles sur plus de 30 mm.
B
2×1
C
