5 Installatie
5.6.2 Standaard aansluitstuk voor VLT/VGA
demonteren/monteren

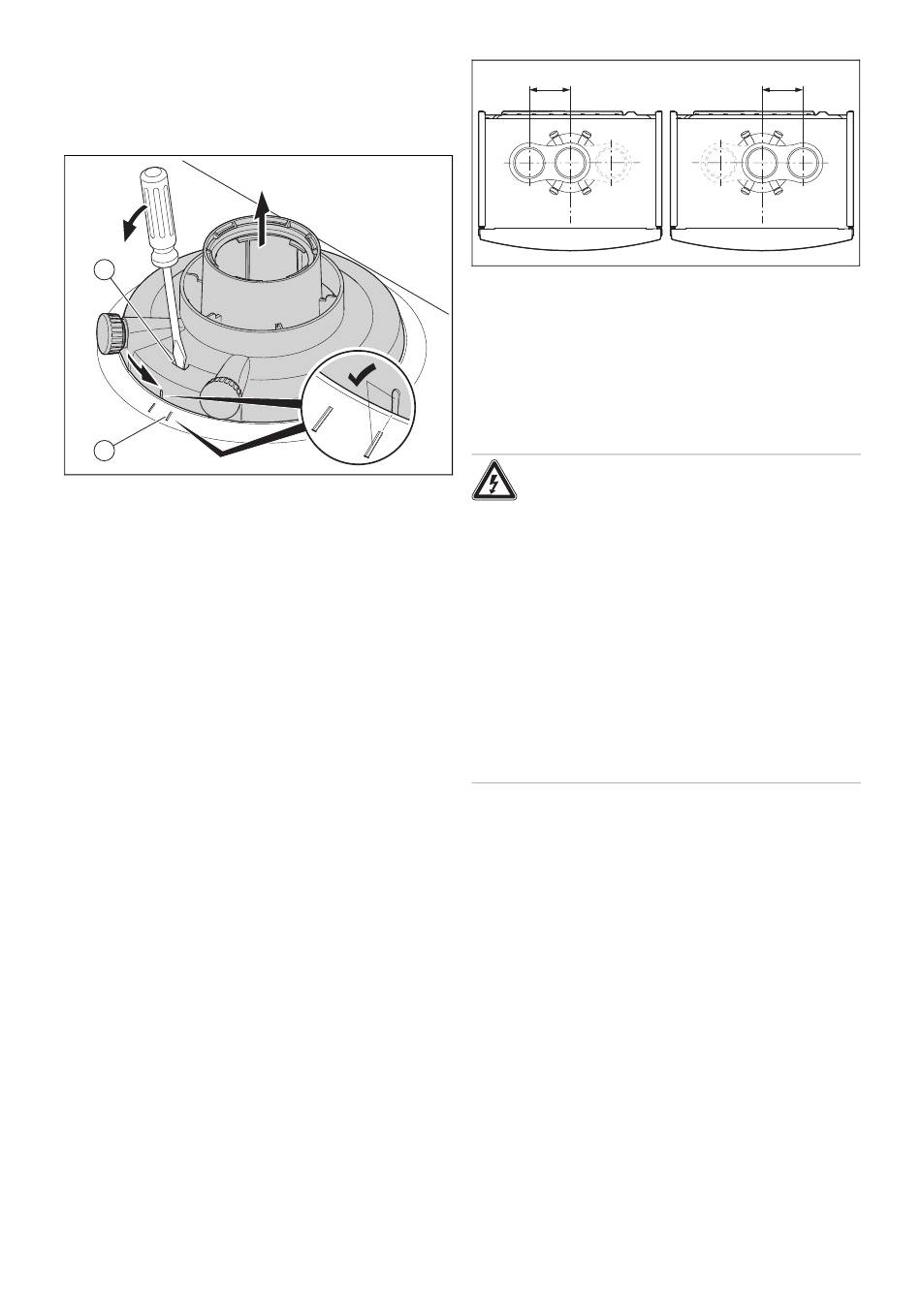

5.6.2.1 Standaard aansluitstuk voor VLT/VGA ⌀
60/100 mm demonteren
1
2
1. Steek een schroevendraaier in de gleuf (1) tussen de
meetnippels.
2. Druk de schroevendraaier voorzichtig naar beneden en
draai het aansluitstuk tot aan de tweede markering (2)
linksom.
3. Trek het aansluitstuk er naar boven toe af.
5.6.2.2 Standaard aansluitstuk voor VLT/VGA
⌀ 60/100 mm monteren
1. Plaats het standaard aansluitstuk. Let hierbij op de
grendelnokken.
2. Draai het standaard aansluitstuk rechtsom tot het vast-
klikt.
5.6.3 Standaard aansluitstuk voor VLT/VGA indien
nodig vervangen
5.6.3.1 Aansluitstuk voor VLT/VGA ⌀ 80/125 mm
monteren
1. Demonteer het standaard aansluitstuk voor de
VLT/VGA ⌀ 60/100 mm. (→ Pagina 102)
2. Plaats het alternatieve aansluitstuk. Let hierbij op de
grendelnokken.
3. Draai het standaard aansluitstuk rechtsom tot het vast-
klikt.
5.6.3.2 Aansluitstuk gescheiden VLT/VGA ⌀
80/80 mm monteren
1. Demonteer het standaard aansluitstuk voor de
VLT/VGA ⌀ 60/100 mm. (→ Pagina 102)
102
120
2. Plaats het alternatieve aansluitstuk. De aansluiting voor
de luchttoevoer kan naar de linker of naar de rechter
kant wijzen. Let hierbij op de grendelnokken.
3. Draai het aansluitstuk met de klok mee tot het vastklikt.
5.7

Elektrische installatie

De elektrische installatie mag alleen door een elektromon-
teur worden uitgevoerd.
Gevaar!
Levensgevaar door elektrische schok!
Ook bij uitgeschakelde aan-/uitknop staat er
nog stroom op de netaansluitklemmen L en
N:
▶
Schakel het product spanningsvrij door
alle stroomvoorzieningen alpolig uit te
schakelen (elektrische scheidingsinrich-
ting met minstens 3 mm contactopening,
bijv. zekering of leidingbeveiligingsscha-
kelaar).
▶
Beveilig tegen herinschakelen.
▶
Wacht minstens 3 min tot de condensato-
ren ontladen zijn.
▶
Controleer op spanningvrijheid.
5.7.1 Schakelkast openen/sluiten
5.7.1.1 Schakelkast openen
1. Demonteer de voormantel. (→ Pagina 98)
