Electrical Connection Diagram; Veka Int E 400/1,2-L1 Eko, Veka Int E 400/2,0-L1 Eko, Veka Int E 700/2,4-L1 Eko, Veka Int E 1000/2,4-L1 Eko - Salda VEKA INT EKO 400 Manuel De Montage Et D'installation

Setting function.
NOTE. „Rotor" - unusable.

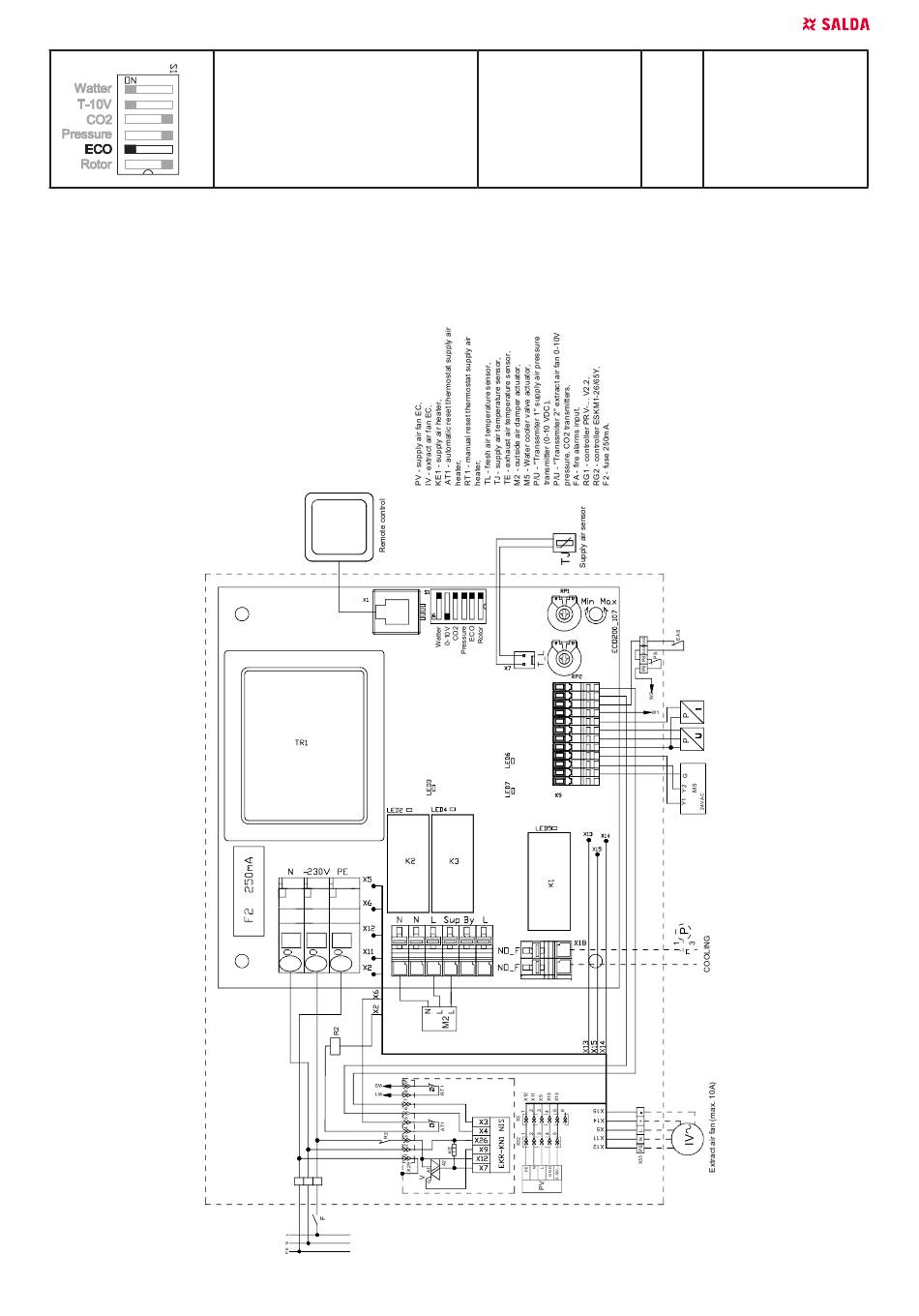

21. ELECTRICAL CONNECTION DIAGRAM

21.1. VEKA INT E 400/1,2-L1 EKO, VEKA INT E 400/2,0-L1 EKO, VEKA INT E 700/2,4-L1 EKO, VEKA
INT E 1000/2,4-L1 EKO
VEKA INT EKO v2019.05
PE N L
0-10V
GND
Alarm
GND
p-mA
GND
p-10V
+24V
VAL+
VAL-
VAL
FR | 19
